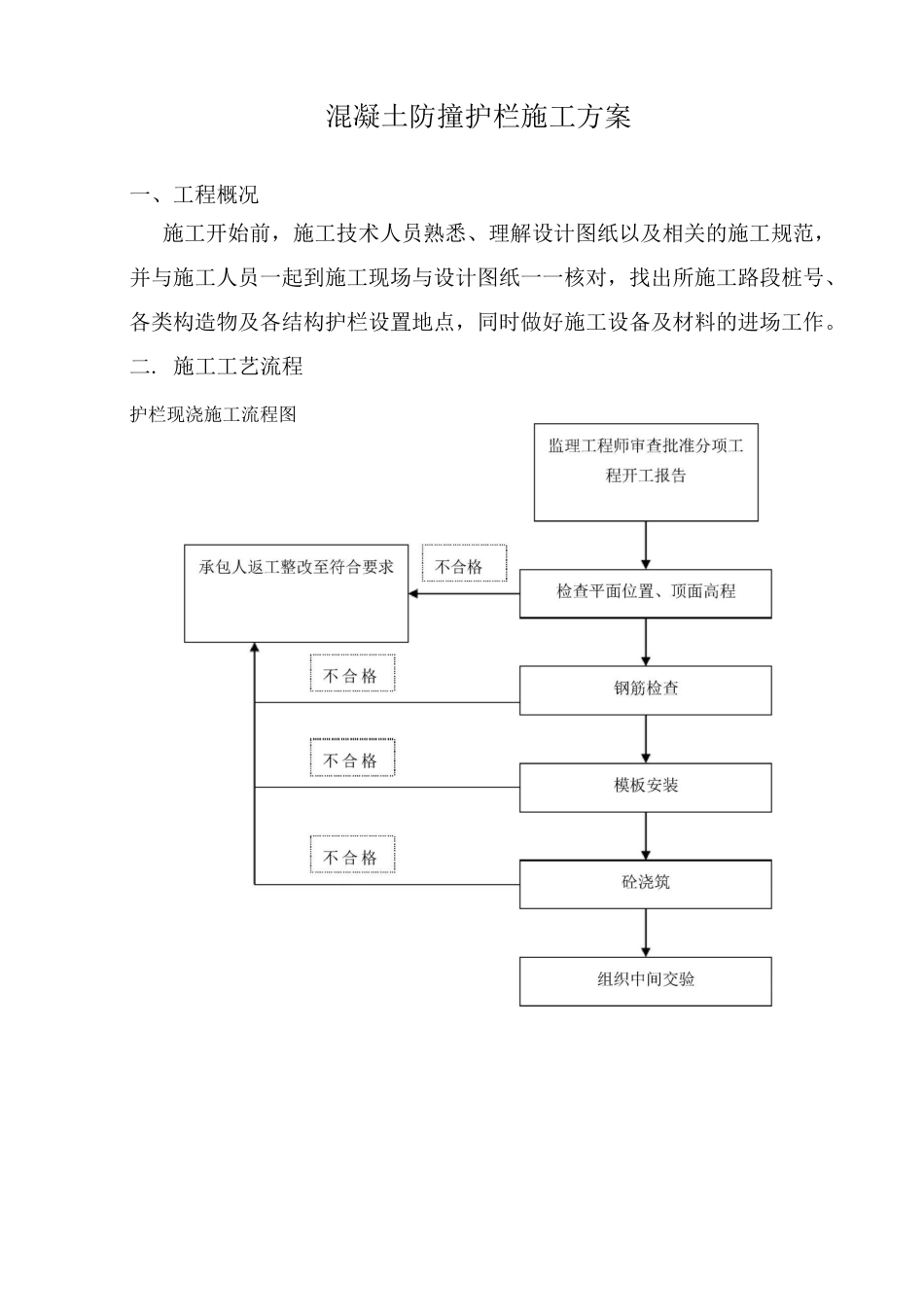

混凝土防撞护栏施工方案_第1页
1/9

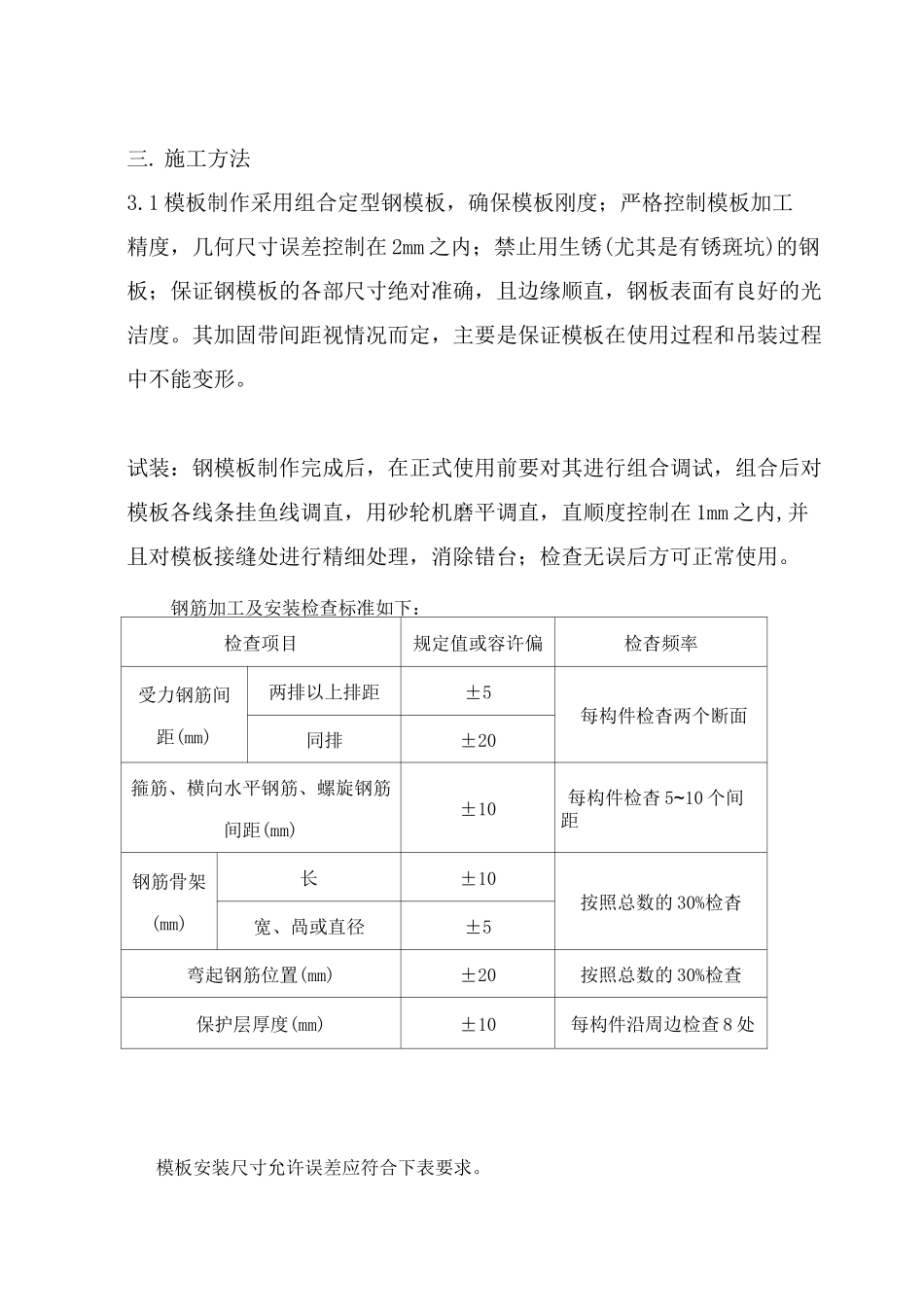

混凝土防撞护栏施工方案_第2页
2/9
混凝土防撞护栏施工方案_第3页
3/9
混凝土防撞护栏施工方案一、工程概况施工开始前,施工技术人员熟悉、理解设计图纸以及相关的施工规范,并与施工人员一起到施工现场与设计图纸一一核对,找出所施工路段桩号、各类构造物及各结构护栏设置地点,同时做好施工设备及材料的进场工作。二. 施工工艺流程护栏现浇施工流程图三. 施工方法3.1 模板制作采用组合定型钢模板,确保模板刚度;严格控制模板加工精度,几何尺寸误差控制在 2mm 之内;禁止用生锈(尤其是有锈斑坑)的钢板;保证钢模板的各部尺寸绝对准确,且边缘顺直,钢板表面有良好的光洁度。其加固带间距视情况而定,主要是保证模板在使用过程和吊装过程中不能变形。试装:钢模板制作完成后,在正式使用前要对其进行组合调试,组合后对模板各线条挂鱼线调直,用砂轮机磨平调直,直顺度控制在 1mm 之内,并且对模板接缝处进行精细处理,消除错台;检查无误后方可正常使用。钢筋加工及安装检查标准如下:检查项目规定值或容许偏检杳频率受力钢筋间距(mm)两排以上排距±5每构件检杳两个断面同排±20箍筋、横向水平钢筋、螺旋钢筋间距(mm)±10每构件检杳 5~10 个间距钢筋骨架(mm)长±10按照总数的 30%检杳宽、咼或直径±5弯起钢筋位置(mm)±20按照总数的 30%检查保护层厚度(mm)±10每构件沿周边检查 8 处模板安装尺寸允许误差应符合下表要求。序号项目技术要求1模板倾斜度W3%o2中心线偏离设计位置W10mm3相邻模板间的错台W3mm4模板各处接缝紧贴密实5所有配件、螺栓和预埋件齐全、完好、牢固除锈、刷油:钢模板在正式安装使用前应将表面浮锈清除干净,并用好机油将模板表面涂抹均匀,涂油不宜过多(涂油过多,模板支好后往下流油,污染混凝土连接面),以此保证混凝土表面光洁和混凝土不沾模板。测量放样:放样全部采用全站仪,提高放样精确度。首先用全站仪放样中心线,依据中心线确定防撞护栏内外侧模板边线,为提高精度,加密放样点并确定底边线后,用经纬仪校核并控制模板上边线直顺度;每隔一定间距(视模板长短)精测标高,以此为基础控制防撞护栏模板的位置和标高。安装钢筋:绑扎焊接护栏钢筋,焊接时应注意钢筋顶面应保持水平,两侧应留有保护层厚度。安装模板:在上述工作完成后,即可在构造物的准确部位正式安装模板,模板安装过程中,首先在护栏钢筋底端焊接横向钢筋,控制护栏宽度和防止护栏移动;在桥面施工中预埋螺丝并安装可调丝框控制护栏模板上部,防止移动和调整直顺度;模板上部用对拉螺杆控制宽度。确保...
