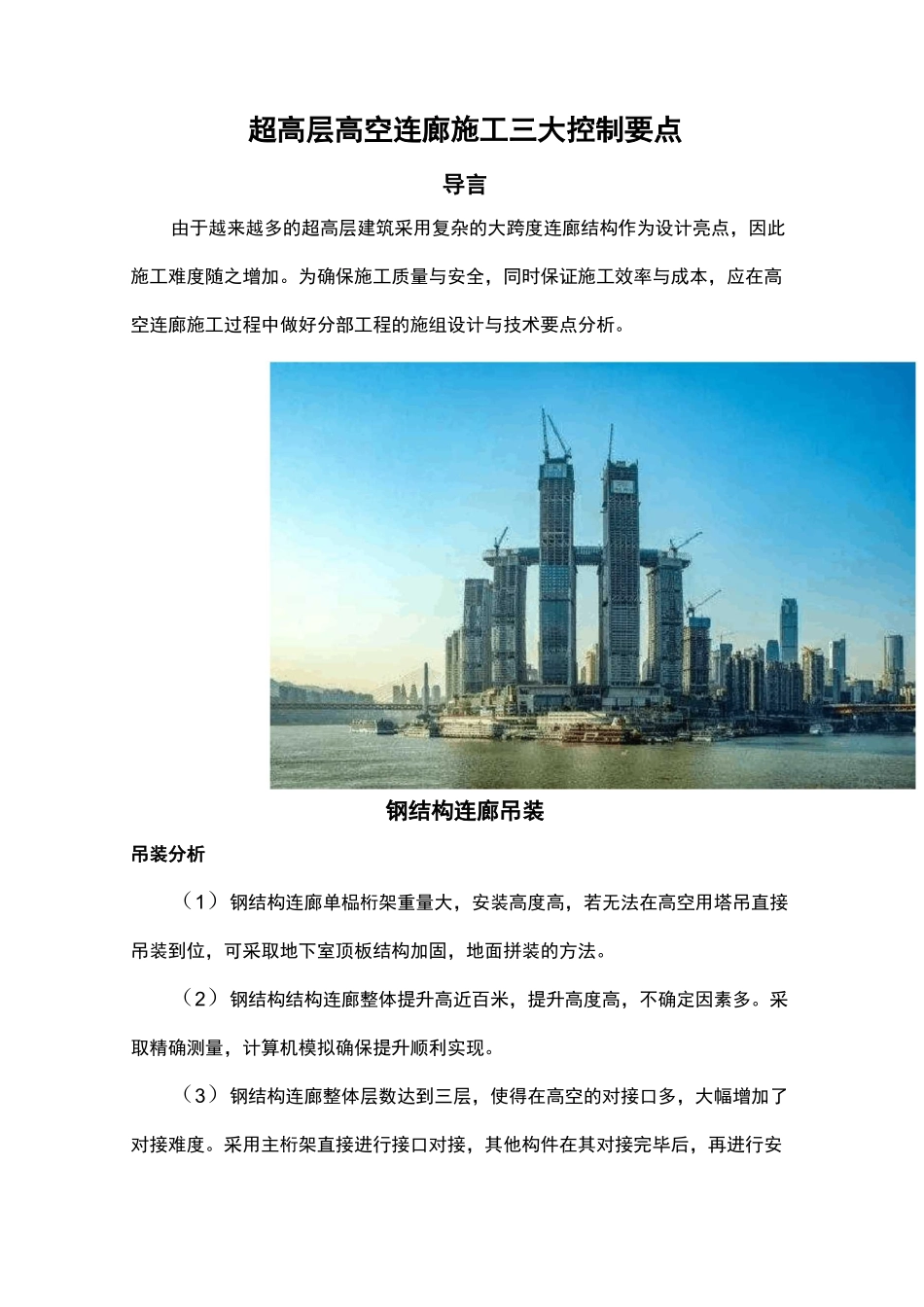

超高层高空连廊施工三大控制要点_第1页
1/7

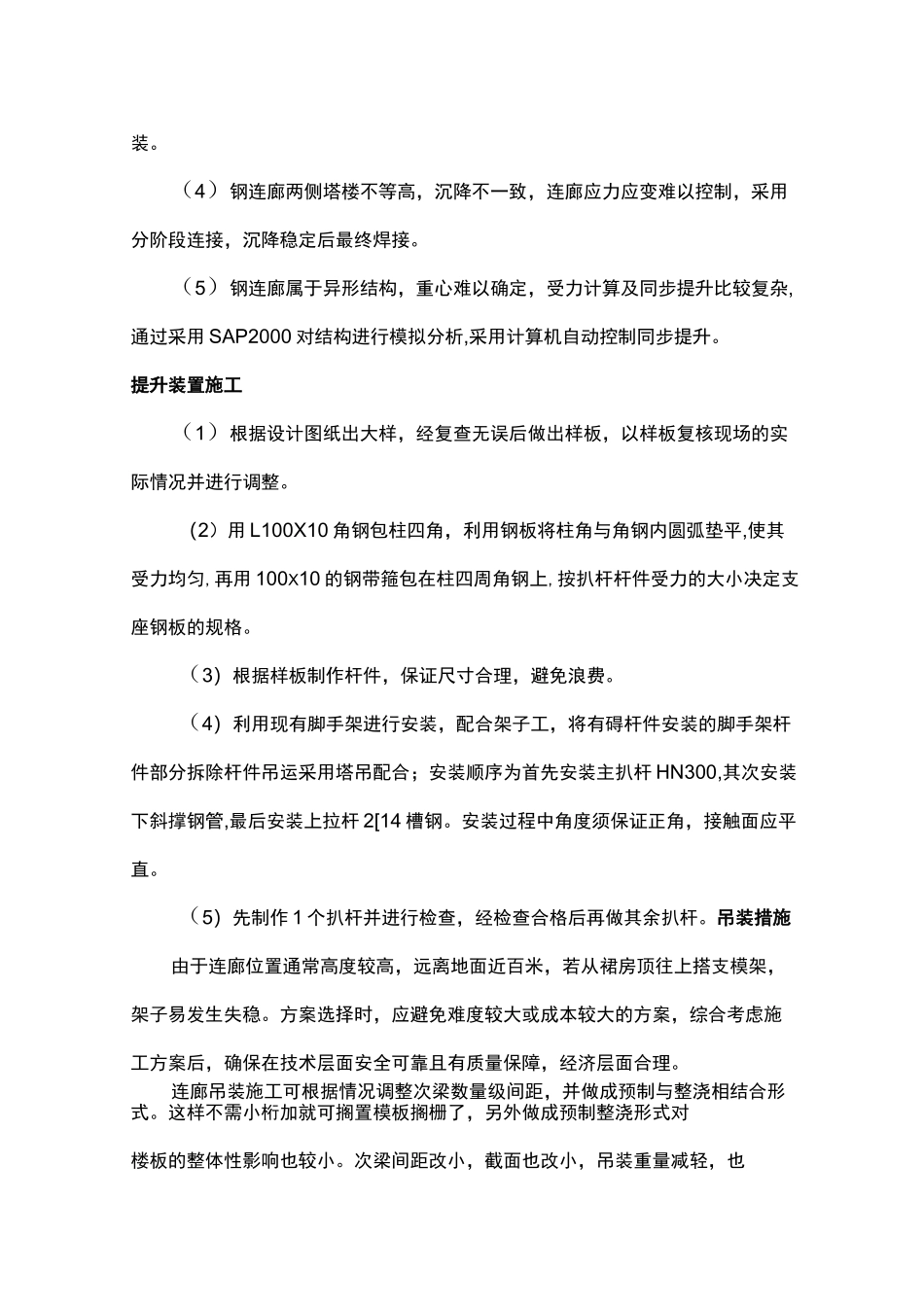

超高层高空连廊施工三大控制要点_第2页
2/7

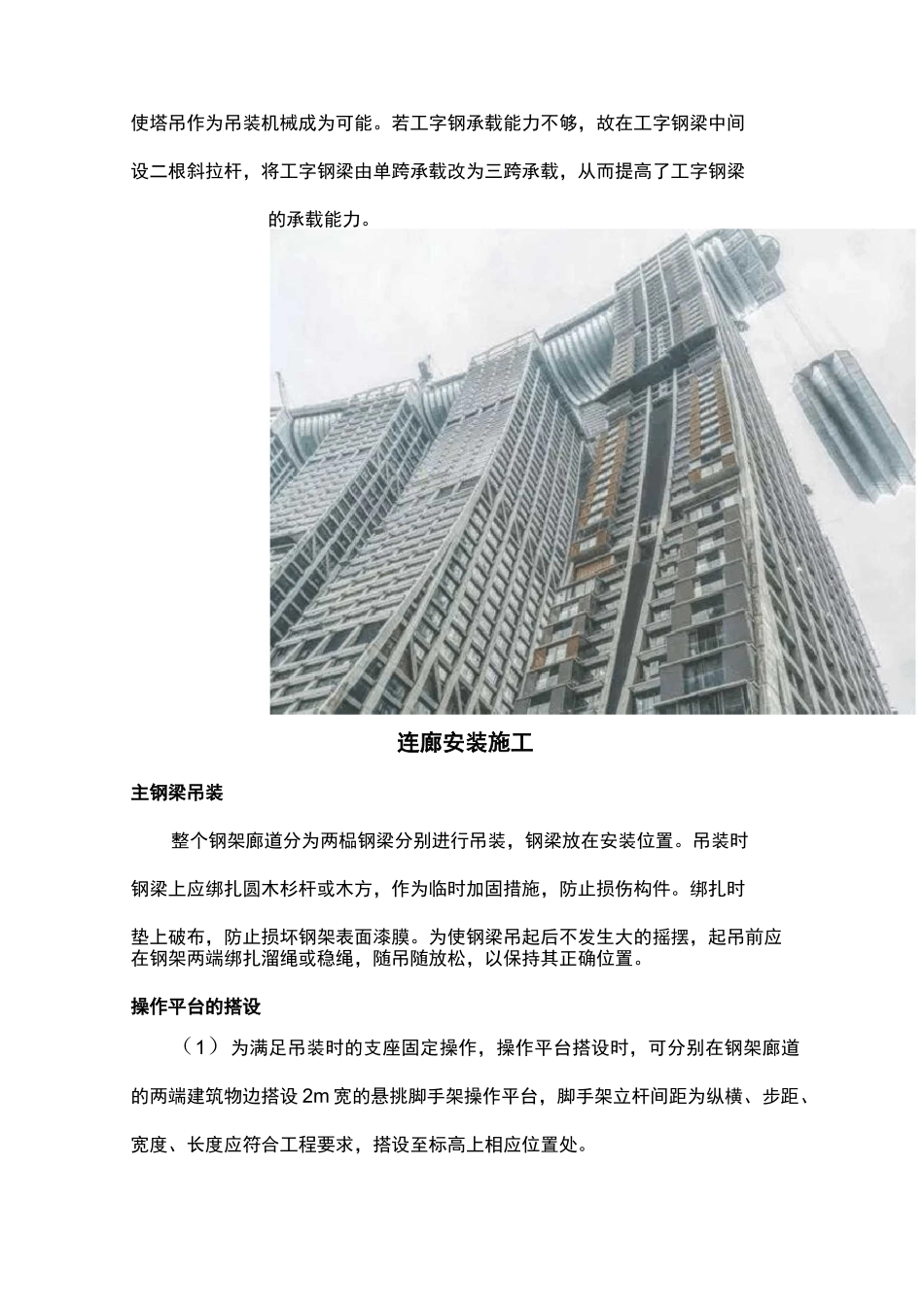

超高层高空连廊施工三大控制要点_第3页
3/7
超高层高空连廊施工三大控制要点导言由于越来越多的超高层建筑采用复杂的大跨度连廊结构作为设计亮点,因此施工难度随之增加。为确保施工质量与安全,同时保证施工效率与成本,应在高空连廊施工过程中做好分部工程的施组设计与技术要点分析。钢结构连廊吊装吊装分析(1)钢结构连廊单榀桁架重量大,安装高度高,若无法在高空用塔吊直接吊装到位,可采取地下室顶板结构加固,地面拼装的方法。(2)钢结构结构连廊整体提升高近百米,提升高度高,不确定因素多。采取精确测量,计算机模拟确保提升顺利实现。(3)钢结构连廊整体层数达到三层,使得在高空的对接口多,大幅增加了对接难度。采用主桁架直接进行接口对接,其他构件在其对接完毕后,再进行安装。(4)钢连廊两侧塔楼不等高,沉降不一致,连廊应力应变难以控制,采用分阶段连接,沉降稳定后最终焊接。(5)钢连廊属于异形结构,重心难以确定,受力计算及同步提升比较复杂,通过采用 SAP2000 对结构进行模拟分析,采用计算机自动控制同步提升。提升装置施工(1)根据设计图纸出大样,经复查无误后做出样板,以样板复核现场的实际情况并进行调整。(2)用 L100X10 角钢包柱四角,利用钢板将柱角与角钢内圆弧垫平,使其受力均匀,再用 100X10 的钢带箍包在柱四周角钢上,按扒杆杆件受力的大小决定支座钢板的规格。(3)根据样板制作杆件,保证尺寸合理,避免浪费。(4)利用现有脚手架进行安装,配合架子工,将有碍杆件安装的脚手架杆件部分拆除杆件吊运采用塔吊配合;安装顺序为首先安装主扒杆 HN300,其次安装下斜撑钢管,最后安装上拉杆 2[14 槽钢。安装过程中角度须保证正角,接触面应平直。(5)先制作 1 个扒杆并进行检查,经检查合格后再做其余扒杆。吊装措施由于连廊位置通常高度较高,远离地面近百米,若从裙房顶往上搭支模架,架子易发生失稳。方案选择时,应避免难度较大或成本较大的方案,综合考虑施工方案后,确保在技术层面安全可靠且有质量保障,经济层面合理。连廊吊装施工可根据情况调整次梁数量级间距,并做成预制与整浇相结合形式。这样不需小桁加就可搁置模板搁栅了,另外做成预制整浇形式对楼板的整体性影响也较小。次梁间距改小,截面也改小,吊装重量减轻,也使塔吊作为吊装机械成为可能。若工字钢承载能力不够,故在工字钢梁中间设二根斜拉杆,将工字钢梁由单跨承载改为三跨承载,从而提高了工字钢梁的承载能力。连廊安装施工主钢梁吊装整个钢架廊道分为两榀钢梁分...
