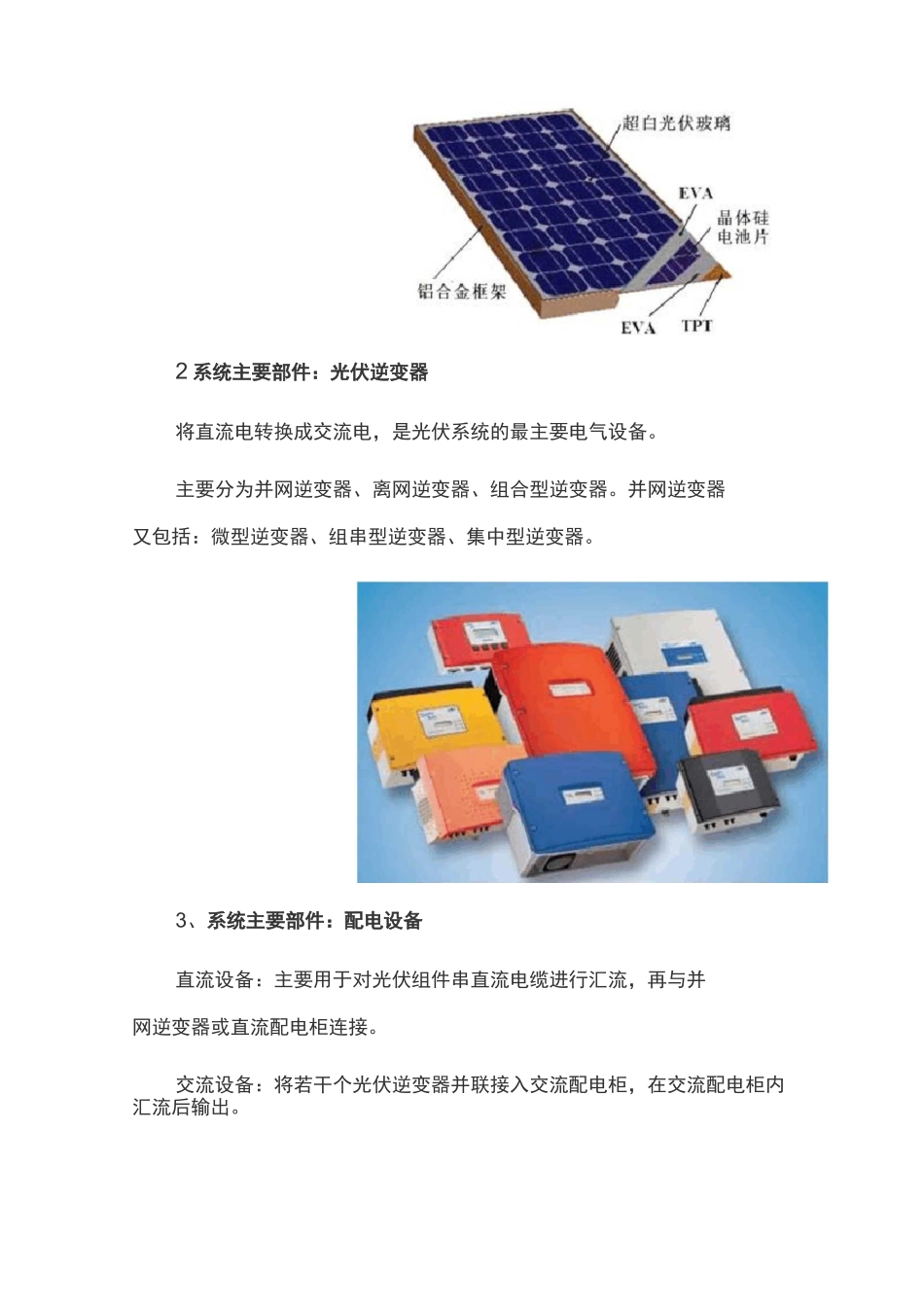

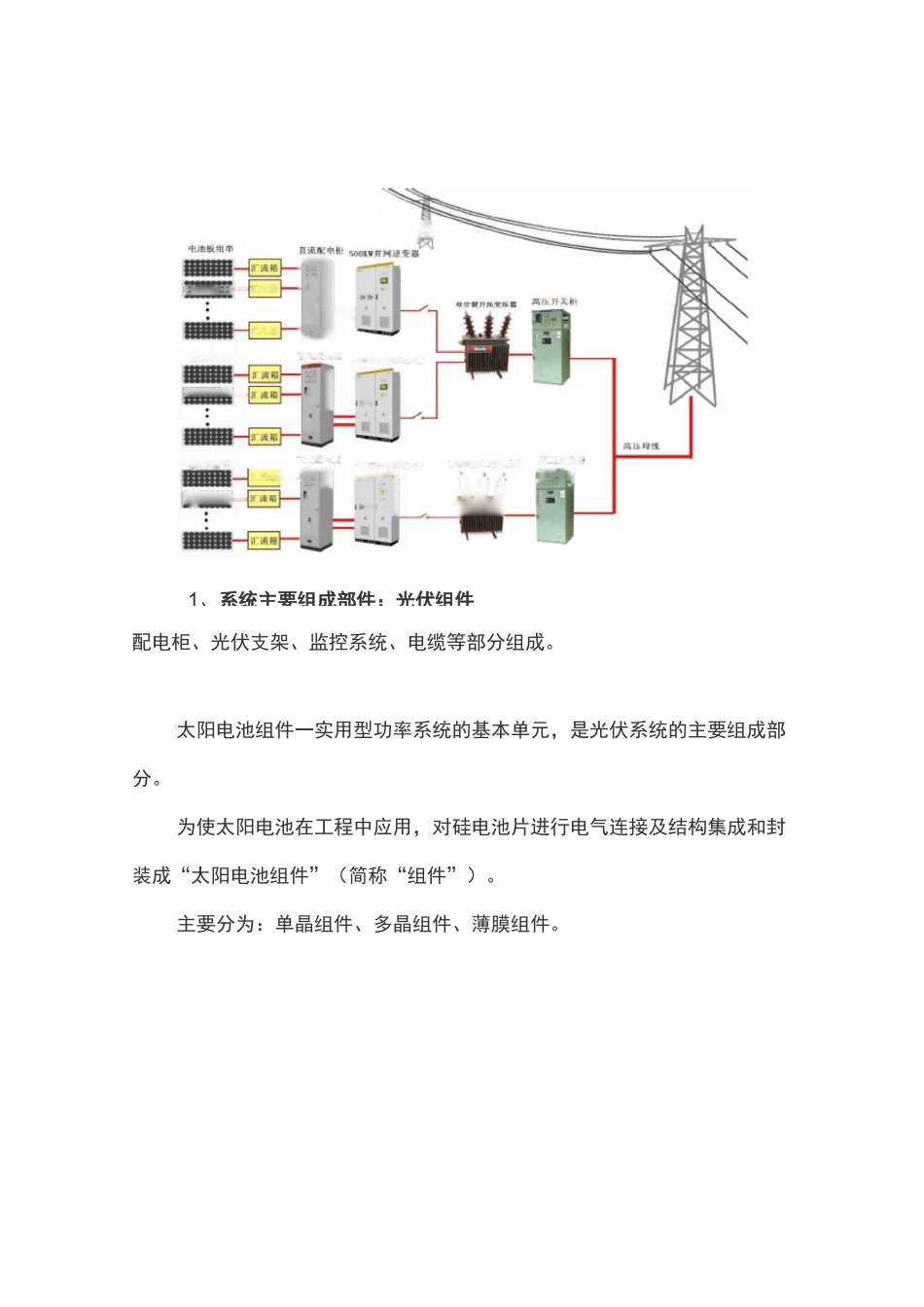

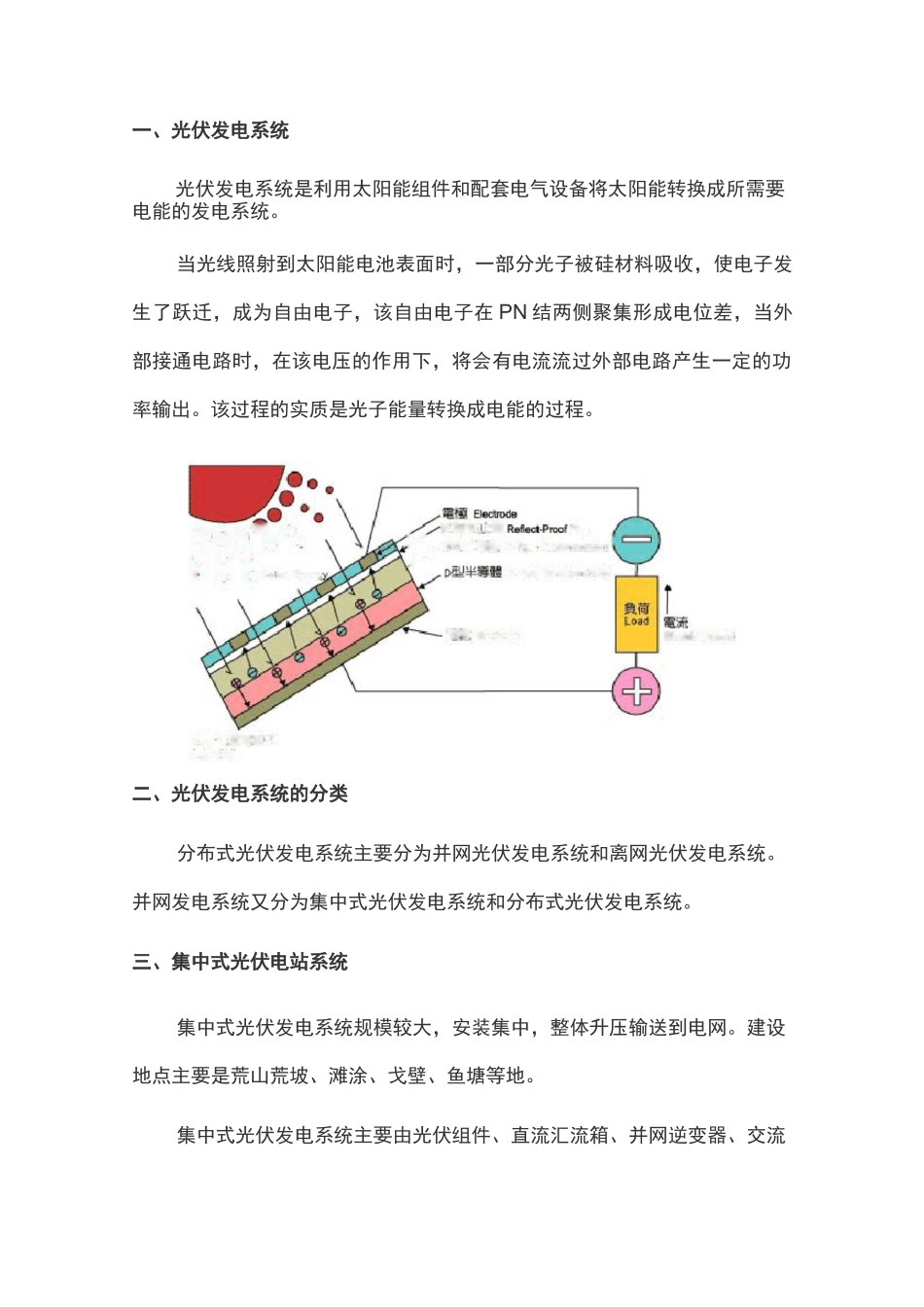

丈黯光簽酉常庄孑S5■貢霸翻 3 驚®e©① 盘.知牺 rEnergElaetrlcCurrait辰対更.「.陳 Film<^■11 型半奪皓 N-TywStfliiowmcte 丿 P-T/peSemkxmductor一、光伏发电系统光伏发电系统是利用太阳能组件和配套电气设备将太阳能转换成所需要电能的发电系统。当光线照射到太阳能电池表面时，一部分光子被硅材料吸收，使电子发生了跃迁，成为自由电子，该自由电子在 PN 结两侧聚集形成电位差，当外部接通电路时，在该电压的作用下，将会有电流流过外部电路产生一定的功率输出。该过程的实质是光子能量转换成电能的过程。二、光伏发电系统的分类分布式光伏发电系统主要分为并网光伏发电系统和离网光伏发电系统。并网发电系统又分为集中式光伏发电系统和分布式光伏发电系统。三、集中式光伏电站系统集中式光伏发电系统规模较大，安装集中，整体升压输送到电网。建设地点主要是荒山荒坡、滩涂、戈壁、鱼塘等地。集中式光伏发电系统主要由光伏组件、直流汇流箱、并网逆变器、交流里世竺里nwmtt空世亘独i 耳IIW1II I —11『演I“□遊聖电柜血醐*井网世芟at耳毎 H1 托陆«11：导刷,呼冲■―,讐當譽沁并磋転一^口啊_产.1\1I 花、二「IMitratif1、系统主要组成部件：光伏组件配电柜、光伏支架、监控系统、电缆等部分组成。太阳电池组件一实用型功率系统的基本单元，是光伏系统的主要组成部分。为使太阳电池在工程中应用，对硅电池片进行电气连接及结构集成和封装成“太阳电池组件”（简称“组件”）。主要分为：单晶组件、多晶组件、薄膜组件。2 系统主要部件：光伏逆变器将直流电转换成交流电，是光伏系统的最主要电气设备。主要分为并网逆变器、离网逆变器、组合型逆变器。并网逆变器又包括：微型逆变器、组串型逆变器、集中型逆变器。3、系统主要部件：配电设备直流设备：主要用于对光伏组件串直流电缆进行汇流，再与并网逆变器或直流配电柜连接。交流设备：将若干个光伏逆变器并联接入交流配电柜，在交流配电柜内汇流后输出。功能：主要保护光伏系统运行安全以及将线缆整合，避免线路交叉。4、系统主要部件：支架系统作为光伏阵列的支撑部分，连接基础与光伏组件；将光伏组件按照设计的规定分为若干个方阵。5、系统主要部件：监控系统光伏发电监控系统可对太阳能光伏电站里的电池阵列、汇流箱、逆变器、交直流配电柜、等设备进行实时监控和控制，通过各种样式的图表及数据快速掌握电站的运行情况，其友好的用户界面、强大的分析功能、完善的...
