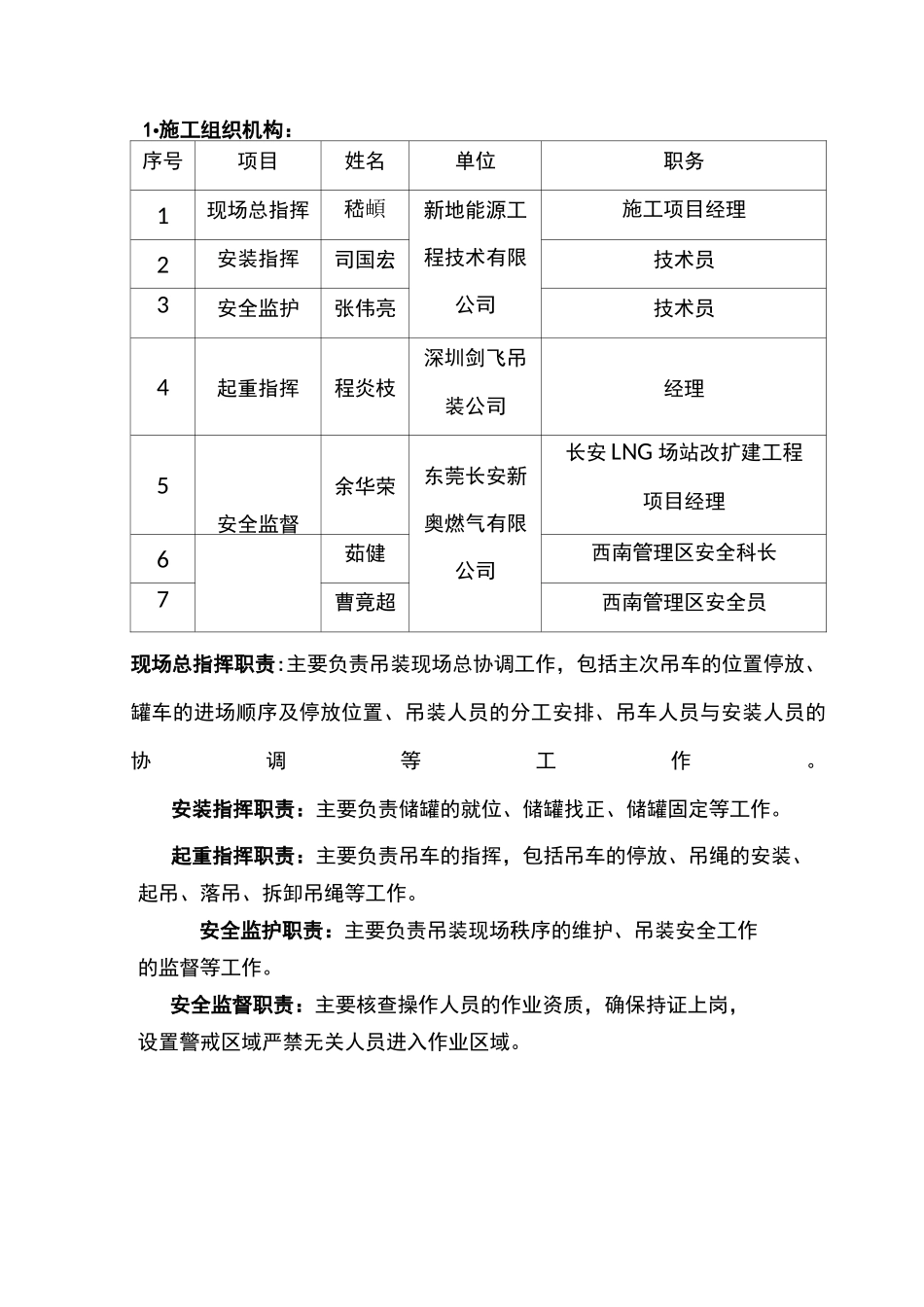

长安 LNG 储配站改扩建工程储罐吊装方案二 0 一 0 年十一月十七日III痕皿$0O4CSllr璽鳳匪3^-suflf00/L「取去-R伺帜躱QE5S1ON1LXrnS®H7HH^J1•施工组织机构:序号项目姓名单位职务1现场总指挥嵇頔新地能源工程技术有限公司施工项目经理2安装指挥司国宏技术员3安全监护张伟亮技术员4起重指挥程炎枝深圳剑飞吊装公司经理5安全监督余华荣东莞长安新奥燃气有限公司长安 LNG 场站改扩建工程项目经理6茹健西南管理区安全科长7曹竟超西南管理区安全员现场总指挥职责:主要负责吊装现场总协调工作,包括主次吊车的位置停放、罐车的进场顺序及停放位置、吊装人员的分工安排、吊车人员与安装人员的协调等工作。安装指挥职责:主要负责储罐的就位、储罐找正、储罐固定等工作。起重指挥职责:主要负责吊车的指挥,包括吊车的停放、吊绳的安装、起吊、落吊、拆卸吊绳等工作。安全监护职责:主要负责吊装现场秩序的维护、吊装安全工作的监督等工作。安全监督职责:主要核查操作人员的作业资质,确保持证上岗,设置警戒区域严禁无关人员进入作业区域。3EXinAoGas2•工程概况:长安 LNG 气化站储罐及设备吊装,吊装任务为 LNG 储罐五个,设备参数如下:序号设备名称外形尺寸(mm)数量(个)重量(t)备注1LNG 储罐^3700*18200545本次吊装的储气罐体积庞大,吊装作业实施的空间相对狭窄,作业吊车与运送储罐的车辆进出困难,操作区域地面松软,吊车和运送储罐的车站位需仔细核算。3•吊装作业描述:根据新地能源工程技术有限公司以往类似工程的施工经验及本工程的设备重量、设备高度、装置区场地条件综合考虑,本次吊装采用徐工300t 液压汽车吊作为主吊车,溜尾吊车为 50t,一次完成所有吊装任务。主吊车采用两条钢丝绳一弯双挂设备钓饵起吊,溜尾吊车采用对称两点提尾。4•设备现场吊装程序:5. LNG 储罐吊装:5.1 吊装参数设备外形尺寸:^3700*18200设备重量:45t设备就位位置:室外基础基础标咼:咼度为 500mm5.2LNG 储罐的吊装方法:根据该设备外型尺寸及质量,挑选取 300T 全液压汽车式吊车进行吊装,选取 50T 液压吊车提吊设备的尾部。根据 300T 全液压格构式吊车性能表取吊车臂杆长度 32.7m(设备高度 18200mm),工作半径 12m,此时吊车额定荷载为 58t,大于吊装荷载(吊装载荷为 45t*1.1=49.5t),完全满足吊装要求。按照设备吊耳设置的位置,提吊设备底部的吊车受力为 22.5t5W 新奥眩吕XinAoGas(1/2 倍设备吊装载荷),根...
