配网工程(35kV及以下)：环网柜试验作业指导书

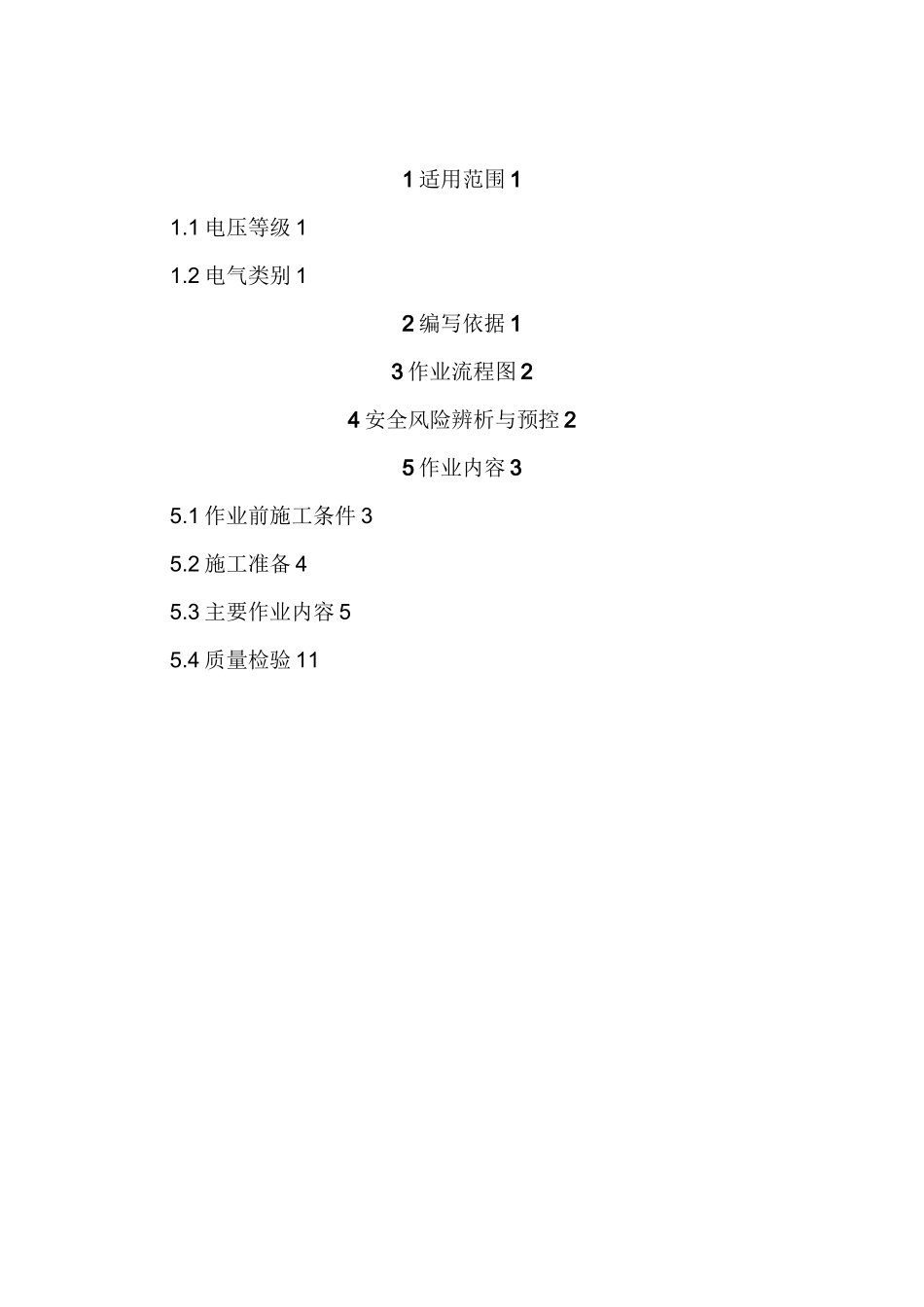

1 适用范围 11.1 电压等级 11.2 电气类别 12 编写依据 13 作业流程图 24 安全风险辨析与预控 25 作业内容 35.1 作业前施工条件 35.2 施工准备 45.3 主要作业内容 55.4 质量检验 1111适用范围1.1电压等级35kV 及以下配网工程。1.2电气类别适用于 10kV 配网工程高压环网柜交接试验。2编写依据表 2-1 编写依据-序号引用资料名称相关章节条款1GB50150—2006《电气装置安装工程电气设备第十、十三、十五、十七、交接试验标准》一十章2DL560—1995《电业安全工作规程》（高压试验室部分）1、2、3、4、53DL5009.3—1997《电力建设安全工作规程》（变电所部分）5.64DL408—1991《电业安全工作规程》（发电厂和变电所电气部分）11.15DL/T5161—2002《电气装置安装工程质量检验及评定规程》6《中国南方电网有限责任公司基建工程质量控制作业标准（WHS）》主要作业23作业流程图「上接环网柜安装工序|复核测试数据——.—「；下接验收工序；图 3-1 作业流程图4安全风险辨析与预控表 4-1 工作前安全风险辨析及预控措施表序号安全风险预控措施检查结果1试验设备缺陷检查试验设备是否齐备、完好，是否在有效期内引接电源前用万用表测量电源电压是否符合试验要求表 4-1（续）序号安全风险预控措施检查结果2触电工作人员等严禁跨越安全围栏3高压试验引线必须与被试品连接牢固，对接地体保持足够的安全距离，必要时采用绝缘胶带固定，防止松脱掉下检查被试环网柜的进出线是否完全隔离，且安全距离足够检查被试环网柜内的设备与其他设备是否完全隔离，且安全距离足够在加压之前清理无关人员，冋时对工作组成员交待安全注意事项加压过程中设专人监护，并呼唱加压结束后，确认试品已降压、放电、接地后，再进行更换接线工作请您认真检查并签名确认，您的签名意味着将承担相应的安全质量责任。施工单位检查人：监理单位检查人：日期：日期：注：对存在风险且控制措施完善填写“y”存在风险而控制措施未完善填写“X”不存在风险则填写“一”未检查项空白。5作业内容5.1 作业前施工条件表 5-1 作业前施工条件一序号项目内容确认人说明1任务单根据本单位实际设置内容（包含本项工作）本工序施工负责人经审批2图纸设备变更单、设计图纸本工序施工负责人经审批3预算材料表含主、辅材本工序施工负责人经审批4施工方案施工措施、安全技术交底（项目部级）本工序施工负责人经审批45相关证照根据需要办理涉及进入工作场所的手续、证件本工序施...
