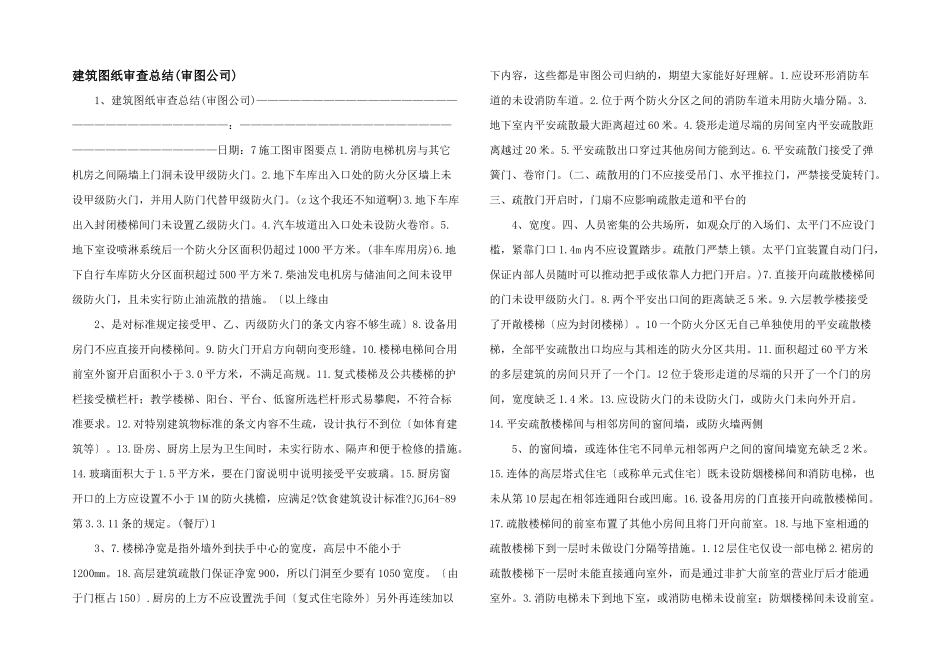

建筑图纸审查总结

建筑图纸审查总结(审图公司) 1、建筑图纸审查总结(审图公司)————————————————————————————————：————————————————————————————————日期：7 施工图审图要点 1.消防电梯机房与其它机房之间隔墙上门洞未设甲级防火门。2.地下车库出入口处的防火分区墙上未设甲级防火门，并用人防门代替甲级防火门。(z 这个我还不知道啊)3.地下车库出入封闭楼梯间门未设置乙级防火门。4.汽车坡道出入口处未设防火卷帘。5.地下室设喷淋系统后一个防火分区面积仍超过 1000 平方米。(非车库用房)6.地下自行车库防火分区面积超过 500 平方米 7.柴油发电机房与储油间之间未设甲级防火门，且未实行防止油流散的措施。〔以上缘由 2、是对标准规定接受甲、乙、丙级防火门的条文内容不够生疏〕8.设备用房门不应直接开向楼梯间。9.防火门开启方向朝向变形缝。10.楼梯电梯间合用前室外窗开启面积小于 3.0 平方米，不满足高规。11.复式楼梯及公共楼梯的护栏接受横栏杆；教学楼梯、阳台、平台、低窗所选栏杆形式易攀爬，不符合标准要求。12.对特别建筑物标准的条文内容不生疏，设计执行不到位〔如体育建筑等〕。13.卧房、厨房上层为卫生间时，未实行防水、隔声和便于检修的措施。14.玻璃面积大于 1.5 平方米，要在门窗说明中说明接受平安玻璃。15.厨房窗开口的上方应设置不小于 1M 的防火挑檐，应满足?饮食建筑设计标准?JGJ64-89第 3.3.11 条的规定。(餐厅)1 3、7.楼梯净宽是指外墙外到扶手中心的宽度，高层中不能小于1200mm。18.高层建筑疏散门保证净宽 900，所以门洞至少要有 1050 宽度。〔由于门框占 150〕.厨房的上方不应设置洗手间〔复式住宅除外〕另外再连续加以下内容，这些都是审图公司归纳的，期望大家能好好理解。1.应设环形消防车道的未设消防车道。2.位于两个防火分区之间的消防车道未用防火墙分隔。3.地下室内平安疏散最大距离超过 60 米。4.袋形走道尽端的房间室内平安疏散距离越过 20 米。5.平安疏散出口穿过其他房间方能到达。6.平安疏散门接受了弹簧门、卷帘门。(二、疏散用的门不应接受吊门、水平推拉门，严禁接受旋转门。三、疏散门开启时，门扇不应影响疏散走道和平台的 4、宽度。四、人员密集的公共场所，如观众厅的入场们、太平门不应设门槛，紧靠门口 1.4m 内不应设置踏步。疏散门严禁上锁。太平门宜装置自动门闩，保证内部人员随时可以推动把手或依靠人力把...
