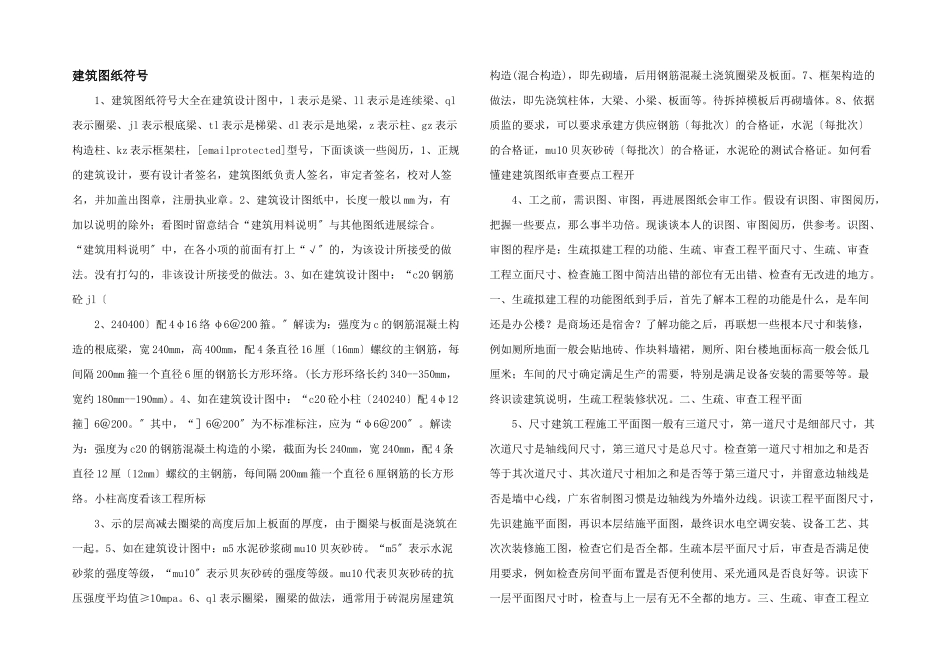

建筑图纸符号_第1页
1/2

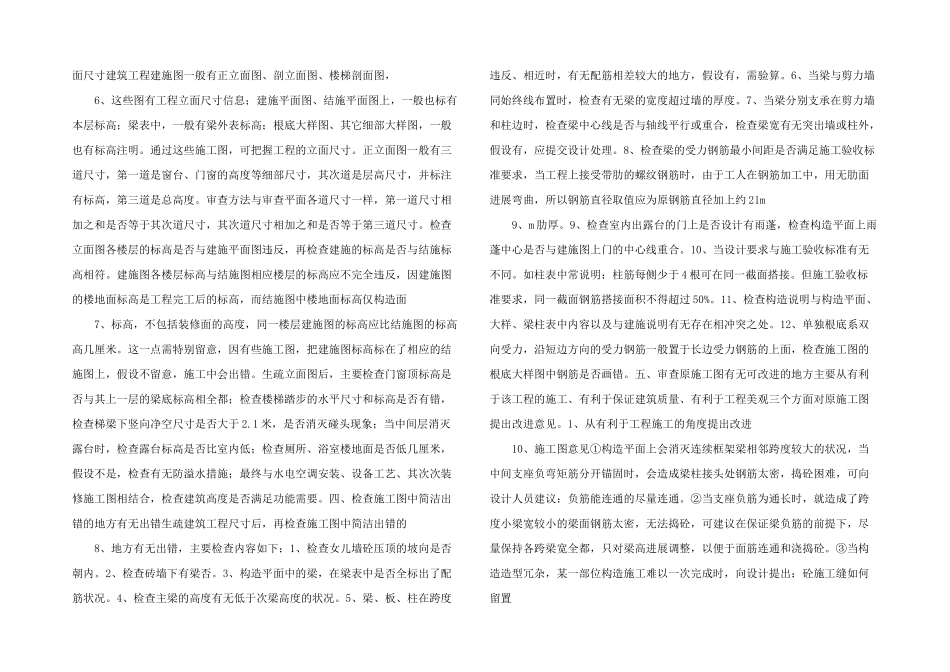

建筑图纸符号_第2页
2/2
建筑图纸符号 1、建筑图纸符号大全在建筑设计图中,l 表示是梁、ll 表示是连续梁、ql表示圈梁、jl 表示根底梁、tl 表示是梯梁、dl 表示是地梁,z 表示柱、gz 表示构造柱、kz 表示框架柱,[emailprotected]型号,下面谈谈一些阅历,1、正规的建筑设计,要有设计者签名,建筑图纸负责人签名,审定者签名,校对人签名,并加盖出图章,注册执业章。2、建筑设计图纸中,长度一般以 mm 为,有加以说明的除外;看图时留意结合“建筑用料说明〞与其他图纸进展综合。“建筑用料说明〞中,在各小项的前面有打上“√〞的,为该设计所接受的做法。没有打勾的,非该设计所接受的做法。3、如在建筑设计图中:“c20 钢筋砼 jl〔 2、240400〕配 4φ16 络 φ6@200 箍。〞解读为:强度为 c 的钢筋混凝土构造的根底梁,宽 240mm,高 400mm,配 4 条直径 16 厘〔16mm〕螺纹的主钢筋,每间隔 200mm 箍一个直径 6 厘的钢筋长方形环络。(长方形环络长约 340--350mm,宽约 180mm--190mm)。4、如在建筑设计图中:“c20 砼小柱〔240240〕配 4φ12箍]6@200。〞其中,“]6@200〞为不标准标注,应为“φ6@200〞。解读为:强度为 c20 的钢筋混凝土构造的小梁,截面为长 240mm,宽 240mm,配 4 条直径 12 厘〔12mm〕螺纹的主钢筋,每间隔 200mm 箍一个直径 6 厘钢筋的长方形络。小柱高度看该工程所标 3、示的层高减去圈梁的高度后加上板面的厚度,由于圈梁与板面是浇筑在一起。5、如在建筑设计图中:m5 水泥砂浆砌 mu10 贝灰砂砖。“m5〞表示水泥砂浆的强度等级,“mu10〞表示贝灰砂砖的强度等级。mu10 代表贝灰砂砖的抗压强度平均值≥10mpa。6、ql 表示圈梁,圈梁的做法,通常用于砖混房屋建筑构造(混合构造),即先砌墙,后用钢筋混凝土浇筑圈梁及板面。7、框架构造的做法,即先浇筑柱体,大梁、小梁、板面等。待拆掉模板后再砌墙体。8、依据质监的要求,可以要求承建方供应钢筋〔每批次〕的合格证,水泥〔每批次〕的合格证,mu10 贝灰砂砖〔每批次〕的合格证,水泥砼的测试合格证。如何看懂建建筑图纸审查要点工程开 4、工之前,需识图、审图,再进展图纸会审工作。假设有识图、审图阅历,把握一些要点,那么事半功倍。现谈谈本人的识图、审图阅历,供参考。识图、审图的程序是:生疏拟建工程的功能、生疏、审查工程平面尺寸、生疏、审查工程立面尺寸、检查施工图中简洁出错的部位有无出错、检查有无改进的地方。一...
