快恢复二极管的作用.doc

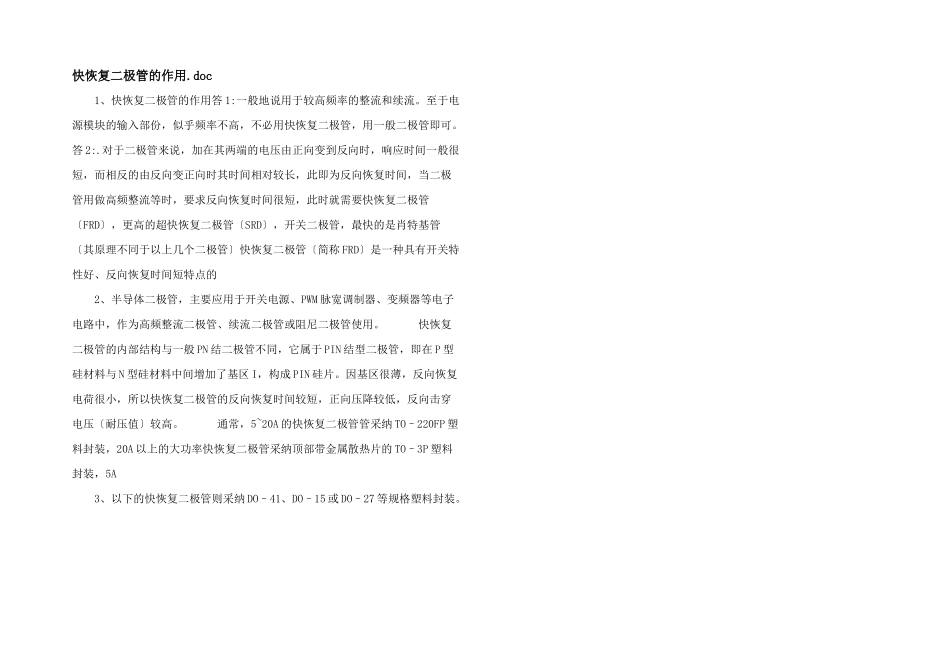

快恢复二极管的作用.doc_第1页
1/1
快恢复二极管的作用.doc 1、快恢复二极管的作用答 1:一般地说用于较高频率的整流和续流。至于电源模块的输入部份,似乎频率不高,不必用快恢复二极管,用一般二极管即可。答 2:.对于二极管来说,加在其两端的电压由正向变到反向时,响应时间一般很短,而相反的由反向变正向时其时间相对较长,此即为反向恢复时间,当二极管用做高频整流等时,要求反向恢复时间很短,此时就需要快恢复二极管〔FRD〕,更高的超快恢复二极管〔SRD〕,开关二极管,最快的是肖特基管〔其原理不同于以上几个二极管〕快恢复二极管〔简称 FRD〕是一种具有开关特性好、反向恢复时间短特点的 2、半导体二极管,主要应用于开关电源、PWM 脉宽调制器、变频器等电子电路中,作为高频整流二极管、续流二极管或阻尼二极管使用。 快恢复二极管的内部结构与一般 PN 结二极管不同,它属于 PIN 结型二极管,即在 P 型硅材料与 N 型硅材料中间增加了基区 I,构成 PIN 硅片。因基区很薄,反向恢复电荷很小,所以快恢复二极管的反向恢复时间较短,正向压降较低,反向击穿电压〔耐压值〕较高。 通常,5~20A 的快恢复二极管管采纳 TO–220FP 塑料封装,20A 以上的大功率快恢复二极管采纳顶部带金属散热片的 TO–3P 塑料封装,5A 3、以下的快恢复二极管则采纳 DO–41、DO–15 或 DO–27 等规格塑料封装。
