楼板配筋计算VIP专享

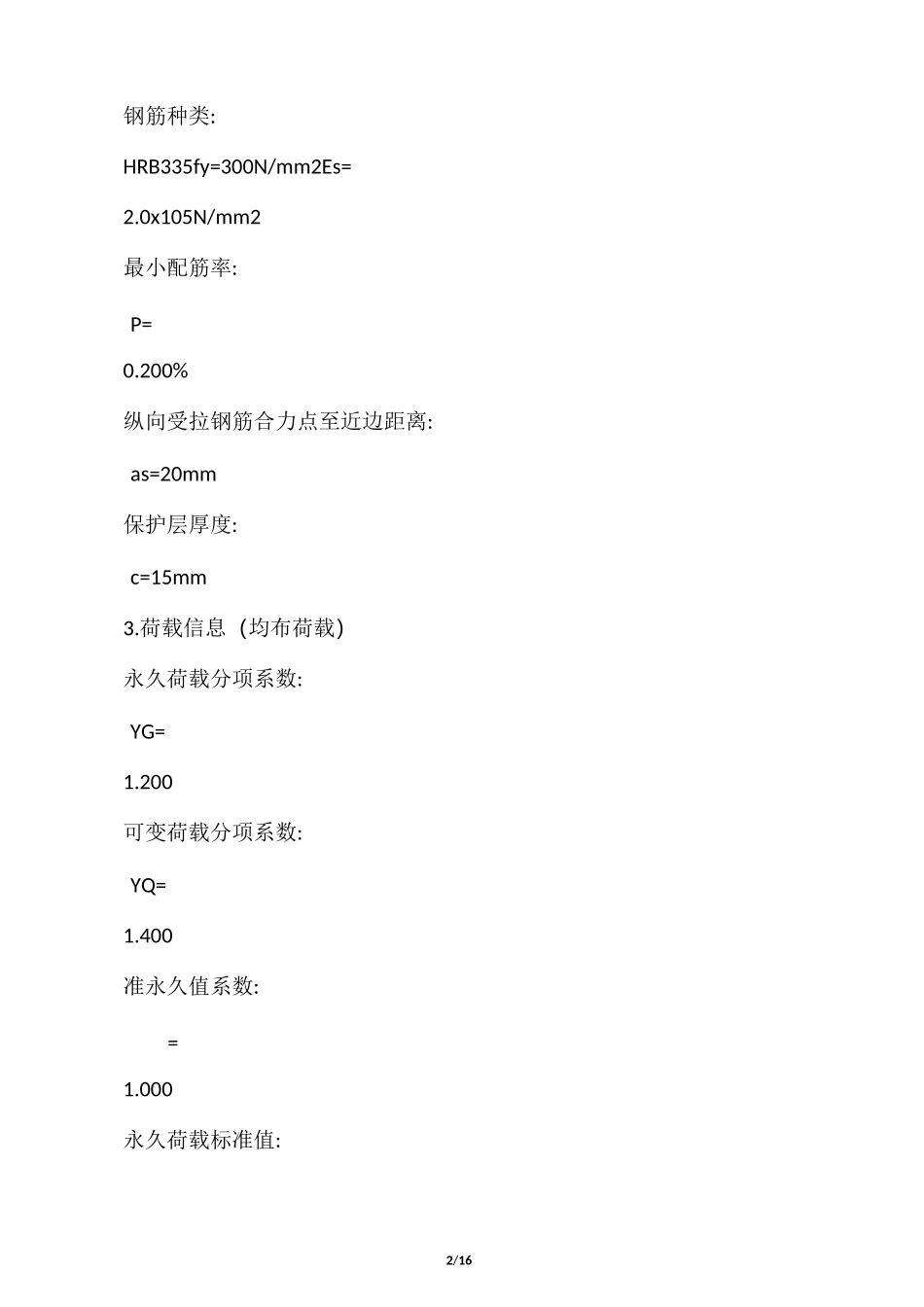

1/16LB-1 矩形板计算、构件编号:LB-1二、示意图三、依据规范《建筑结构荷载规范》GB50009-2001《混凝土结构设计规范》GB50010-2002四、计算信息1.几何参数计算跨度:Lx=6000mm;Ly=5000mm板厚:h=150mm2.材料信息混凝土等级:C30fc=14.3N/mm2ft=1.43N/mm2ftk=2.01N/mm2Ec=3.00x104N/mm22/16钢筋种类:HRB335fy=300N/mm2Es=2.0x105N/mm2最小配筋率:P=0.200%纵向受拉钢筋合力点至近边距离:as=20mm保护层厚度:c=15mm3.荷载信息（均布荷载）永久荷载分项系数:YG=1.200可变荷载分项系数:YQ=1.400准永久值系数:=1.000永久荷载标准值:3/16qgk=6.000kN/m2可变荷载标准值:qqk=2.000kN/m24.计算方法:弹性板5.边界条件（上端/下端/左端/右端）:简支/简支/简支/简支6.设计参数结构重要性系数:Yo=1.00泊松比:口=0.200五、计算参数:1.计算板的跨度:Lo=5000mm2.计算板的有效高度:ho=h-as=150-20=130mm4/16六、配筋计算所以按双向板计算）:1.X 向底板钢筋1) 确定 X 向板底弯矩Mx 二表中系数(YG*qgk+YQ*qqk)*Lo2=(0.0343+0.0524*0.200)*(1.200*6.000+1.400*2.000)*5211.205kN*m2) 确定计算系数as=YO*Mx/(a1*fc*b*ho*ho)1.00*11.205x106/(1.00*14.3*1000*130*130)5/160.0463)计算相对受压区高度g=1-sqrt(1-2*as)二 1-sqrt(1-2*0.046)=0.0474)计算受拉钢筋面积=294mm25)验算最小配筋率p=As/(b*h)二 294/(1000*150)=0.196%ppmin=0.200%满足最小配筋要求采取方案 d10@200,实配面积 392mm2七、跨中挠度计算：Mk 按荷载效应的标准组合计算的弯矩值Mq 按荷载效应的准永久组合计算的弯矩值1.计算荷载效应Mk=Mgk+Mqk=(0.0524+0.0343*0.200)*(6.000+2.000)*52=11.860kN*mMq=Mgk+®q*Mqk8/16=(0.0524+0.0343*0.200)*(6.000+1.000*2.000)*52=11.860kN*m2•计算受弯构件的短期刚度 Bs1) 计算按荷载效应的标准组合作用下，构件纵向受拉钢筋应力osk=Mk/(0.87*ho*...
