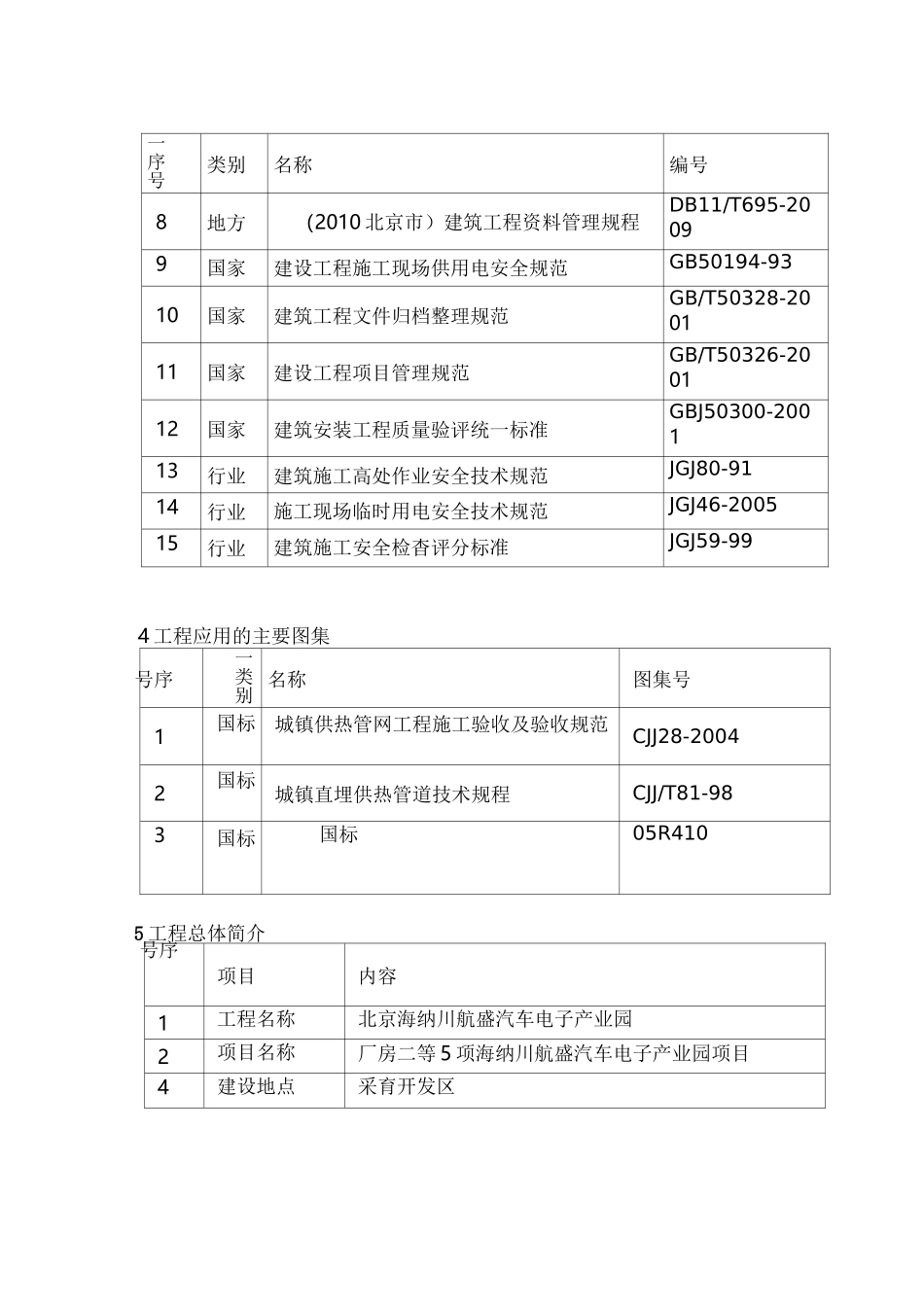

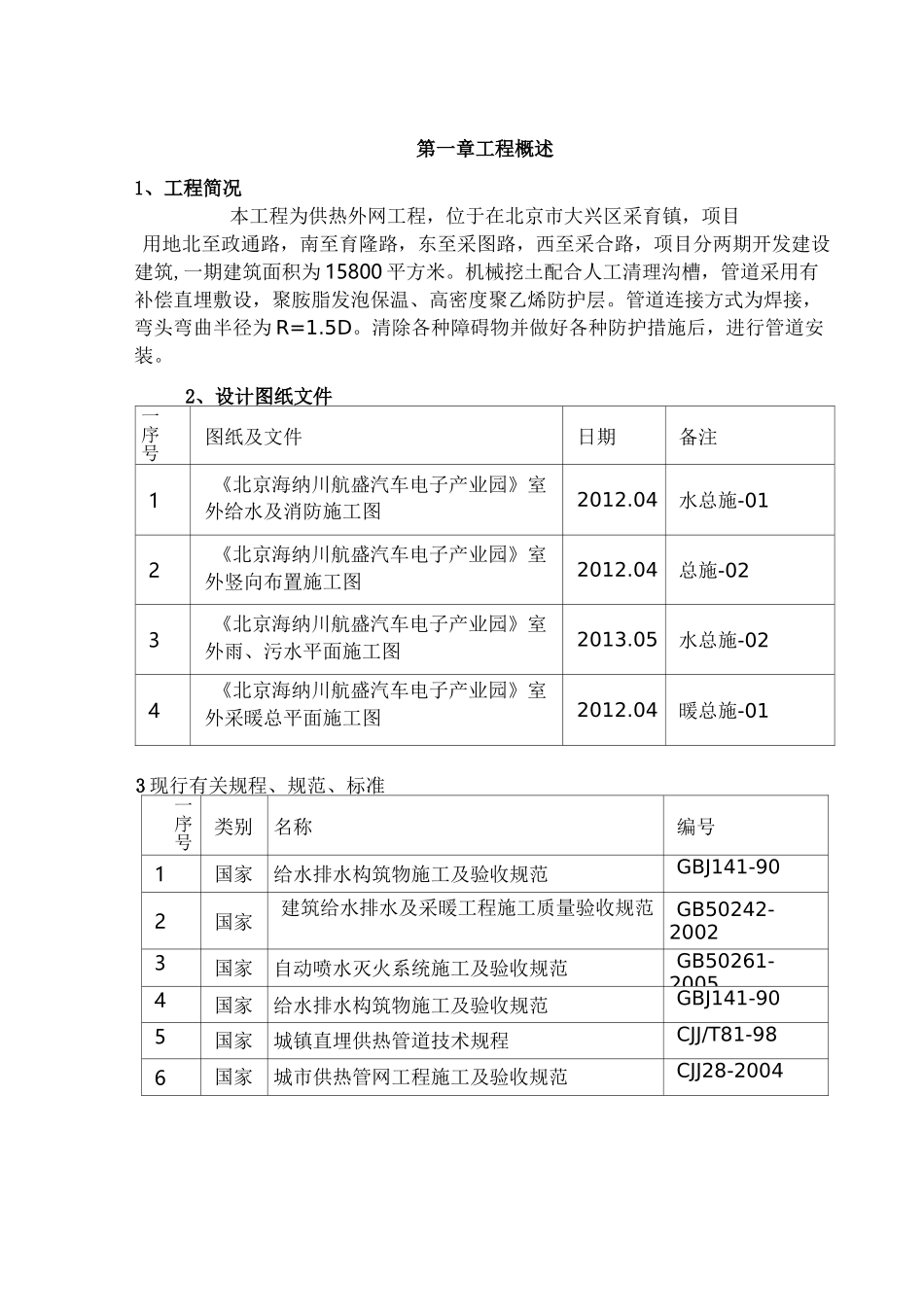

第一章工程概述1、工程简况本工程为供热外网工程，位于在北京市大兴区采育镇，项目用地北至政通路，南至育隆路，东至采图路，西至采合路，项目分两期开发建设建筑,一期建筑面积为 15800 平方米。机械挖土配合人工清理沟槽，管道采用有补偿直埋敷设，聚胺脂发泡保温、高密度聚乙烯防护层。管道连接方式为焊接，弯头弯曲半径为 R=1.5D。清除各种障碍物并做好各种防护措施后，进行管道安装。2、设计图纸文件一序号图纸及文件日期备注1《北京海纳川航盛汽车电子产业园》室外给水及消防施工图2012.04水总施-012《北京海纳川航盛汽车电子产业园》室外竖向布置施工图2012.04总施-023《北京海纳川航盛汽车电子产业园》室外雨、污水平面施工图2013.05水总施-024《北京海纳川航盛汽车电子产业园》室外采暖总平面施工图2012.04暖总施-013 现行有关规程、规范、标准一序号类别名称编号1国家给水排水构筑物施工及验收规范GBJ141-902国家建筑给水排水及采暖工程施工质量验收规范GB50242-20023国家自动喷水灭火系统施工及验收规范GB50261-20054国家给水排水构筑物施工及验收规范GBJ141-905国家城镇直埋供热管道技术规程CJJ/T81-986国家城市供热管网工程施工及验收规范CJJ28-2004一序号类别名称编号8地方（2010 北京市）建筑工程资料管理规程DB11/T695-20099国家建设工程施工现场供用电安全规范GB50194-9310国家建筑工程文件归档整理规范GB/T50328-200111国家建设工程项目管理规范GB/T50326-200112国家建筑安装工程质量验评统一标准GBJ50300-200113行业建筑施工高处作业安全技术规范JGJ80-9114行业施工现场临时用电安全技术规范JGJ46-200515行业建筑施工安全检杳评分标准JGJ59-994 工程应用的主要图集序号一类别 名称图集号1国标城镇供热管网工程施工验收及验收规范CJJ28-20042国标城镇直埋供热管道技术规程CJJ/T81-983国标国标05R4105 工程总体简介序号项目内容1工程名称北京海纳川航盛汽车电子产业园2项目名称厂房二等 5 项海纳川航盛汽车电子产业园项目4建设地点采育开发区5建设单位北京房修一建筑工程有限公司6设计单位城市建设研究院7施工范围给排水系统、采暖系统、市政道路、雨污水系统8业主质量要求北京市建筑合格工程6 专业工程设计概况1 采暖工程概况序号 项目概况1采暖系统1、热源为换热站的市政供热管道，供、回水设计温度65/55°C 设计压力为 1.0MPa；2、管道材质采用焊接钢管，保温保护壳采用高密度聚乙烯塑管，硬质聚氨酯泡沫；3,管...
