涵洞检查及评定表

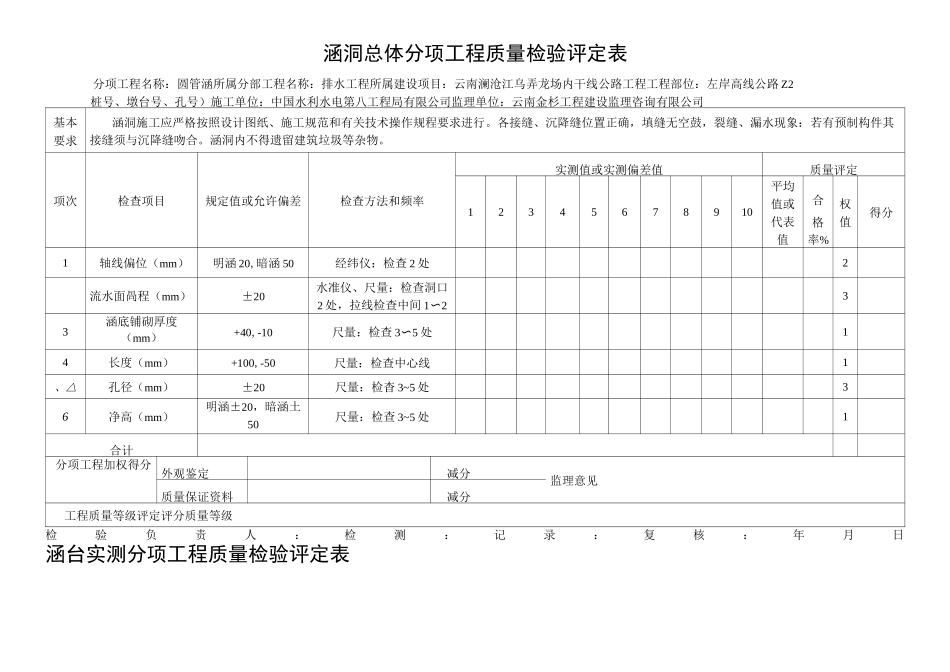

涵洞检查及评定表_第1页
1/16

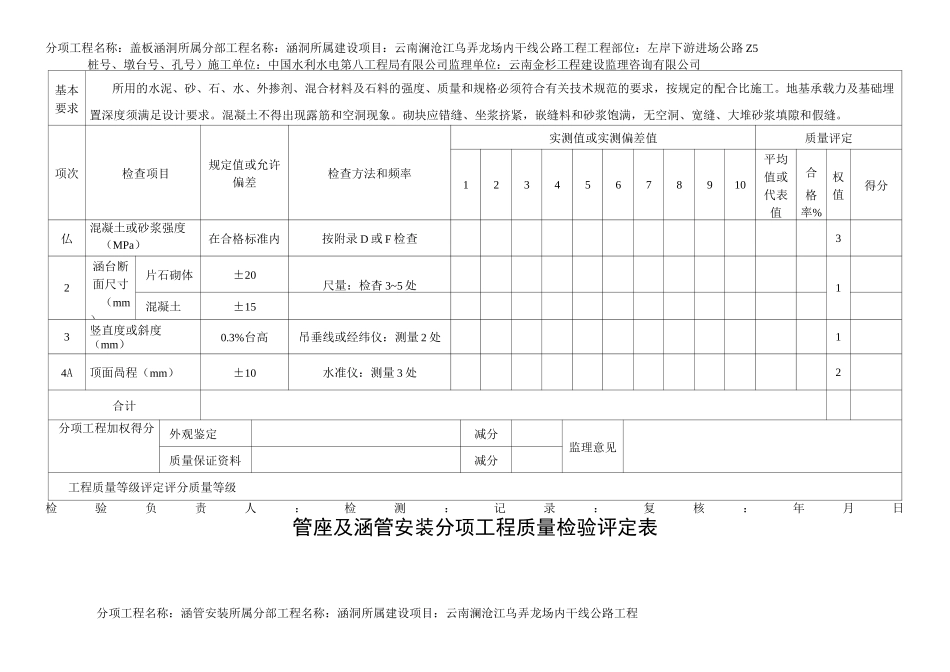

涵洞检查及评定表_第2页
2/16

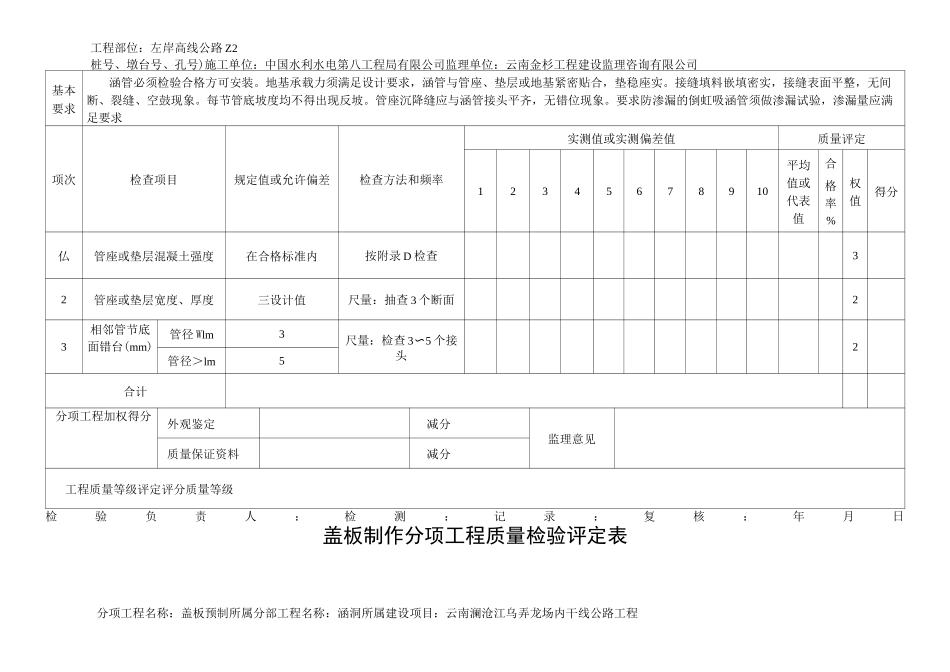

涵洞检查及评定表_第3页
3/16
涵洞总体分项工程质量检验评定表分项工程名称:圆管涵所属分部工程名称:排水工程所属建设项目:云南澜沧江乌弄龙场内干线公路工程工程部位:左岸高线公路 Z2桩号、墩台号、孔号)施工单位:中国水利水电第八工程局有限公司监理单位:云南金杉工程建设监理咨询有限公司基本要求涵洞施工应严格按照设计图纸、施工规范和有关技术操作规程要求进行。各接缝、沉降缝位置正确,填缝无空鼓,裂缝、漏水现象:若有预制构件其接缝须与沉降缝吻合。涵洞内不得遗留建筑垃圾等杂物。项次检查项目规定值或允许偏差检查方法和频率实测值或实测偏差值质量评定12345678910平均值或代表值合格率%权值得分1轴线偏位(mm)明涵 20,暗涵 50经纬仪:检查 2 处2流水面咼程(mm)±20水准仪、尺量:检查洞口2 处,拉线检查中间 1〜2处33涵底铺砌厚度(mm)+40,-10尺量:检查 3〜5 处14长度(mm)+100,-50尺量:检查中心线1、△孔径(mm)±20尺量:检杳 3~5 处36净高(mm)明涵±20,暗涵土50尺量:检查 3~5 处1合计分项工程加权得分 外观鉴定减分监理意见质量保证资料减分工程质量等级评定评分质量等级检验负责人:检测:记录:复核:年月日涵台实测分项工程质量检验评定表分项工程名称:涵管安装所属分部工程名称:涵洞所属建设项目:云南澜沧江乌弄龙场内干线公路工程分项工程名称:盖板涵洞所属分部工程名称:涵洞所属建设项目:云南澜沧江乌弄龙场内干线公路工程工程部位:左岸下游进场公路 Z5桩号、墩台号、孔号)施工单位:中国水利水电第八工程局有限公司监理单位:云南金杉工程建设监理咨询有限公司基本要求所用的水泥、砂、石、水、外掺剂、混合材料及石料的强度、质量和规格必须符合有关技术规范的要求,按规定的配合比施工。地基承载力及基础埋置深度须满足设计要求。混凝土不得出现露筋和空洞现象。砌块应错缝、坐浆挤紧,嵌缝料和砂浆饱满,无空洞、宽缝、大堆砂浆填隙和假缝。项次检查项目规定值或允许偏差检查方法和频率实测值或实测偏差值质量评定12345678910平均值或代表值合格率%权值得分仏混凝土或砂浆强度(MPa)在合格标准内按附录 D 或 F 检查32涵台断面尺寸(mm)片石砌体±20尺量:检杳 3~5 处1混凝土±153竖直度或斜度(mm)0.3%台高吊垂线或经纬仪:测量 2 处14A顶面咼程(mm)±10水准仪:测量 3 处2合计分项工程加权得分外观鉴定减分监理意见质量保证资料减分工程质量等级评定评分质量等级检验负责人:检测:记录...
