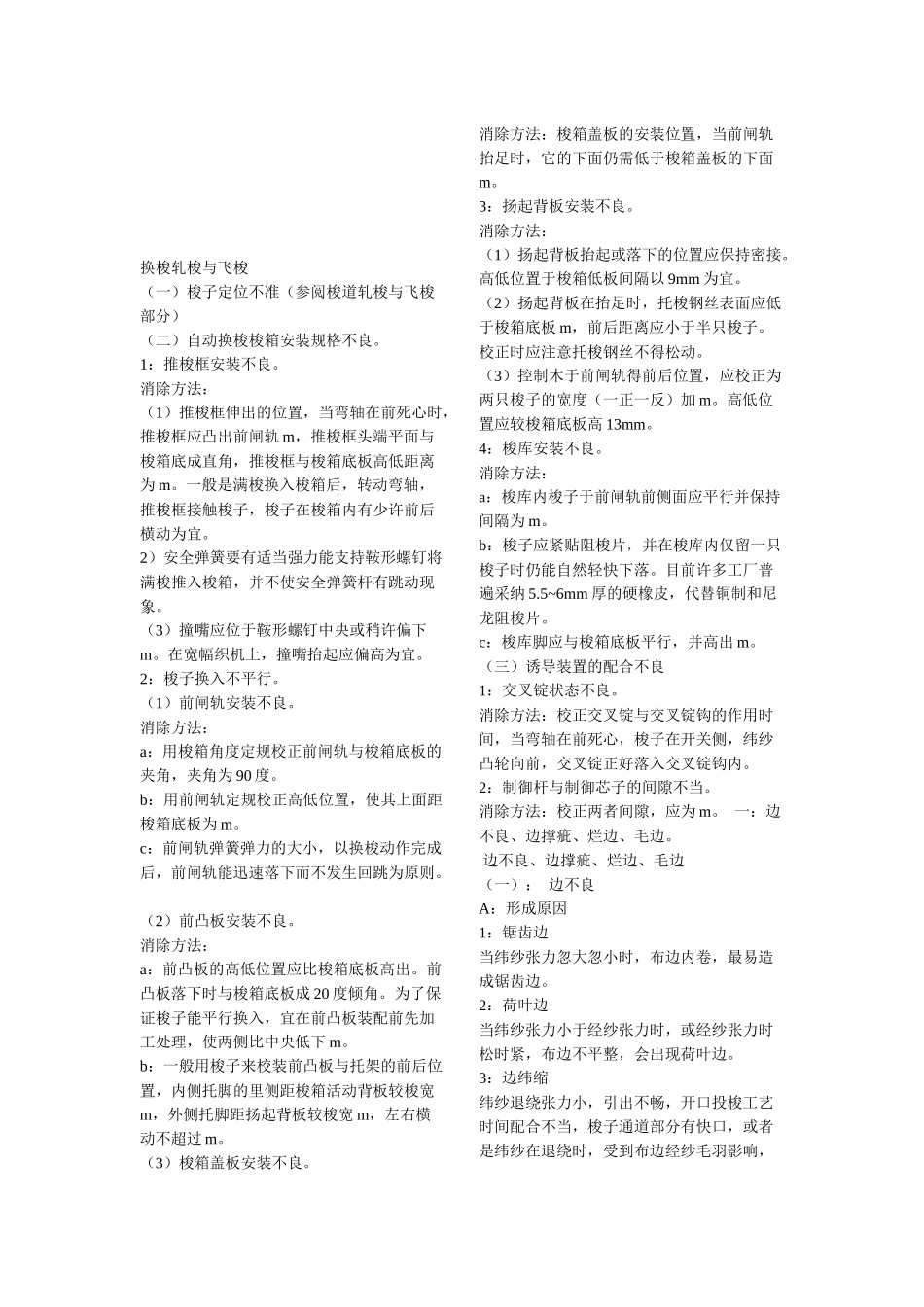

换梭轧梭与飞梭 （一）梭子定位不准（参阅梭道轧梭与飞梭部分） （二）自动换梭梭箱安装规格不良。 1：推梭框安装不良。 消除方法： （1）推梭框伸出的位置，当弯轴在前死心时，推梭框应凸出前闸轨 m，推梭框头端平面与梭箱底成直角，推梭框与梭箱底板高低距离为 m。一般是满梭换入梭箱后，转动弯轴，推梭框接触梭子，梭子在梭箱内有少许前后横动为宜。 2）安全弹簧要有适当强力能支持鞍形螺钉将满梭推入梭箱，并不使安全弹簧杆有跳动现象。 （3）撞嘴应位于鞍形螺钉中央或稍许偏下m。在宽幅织机上，撞嘴抬起应偏高为宜。 2：梭子换入不平行。 （1）前闸轨安装不良。 消除方法： a：用梭箱角度定规校正前闸轨与梭箱底板的夹角，夹角为 90 度。 b：用前闸轨定规校正高低位置，使其上面距梭箱底板为 m。 c：前闸轨弹簧弹力的大小，以换梭动作完成后，前闸轨能迅速落下而不发生回跳为原则。 （2）前凸板安装不良。 消除方法： a：前凸板的高低位置应比梭箱底板高出。前凸板落下时与梭箱底板成 20 度倾角。为了保证梭子能平行换入，宜在前凸板装配前先加工处理，使两侧比中央低下 m。 b：一般用梭子来校装前凸板与托架的前后位置，内侧托脚的里侧距梭箱活动背板较梭宽m，外侧托脚距扬起背板较梭宽 m，左右横动不超过 m。 （3）梭箱盖板安装不良。 消除方法：梭箱盖板的安装位置，当前闸轨抬足时，它的下面仍需低于梭箱盖板的下面m。 3：扬起背板安装不良。 消除方法： （1）扬起背板抬起或落下的位置应保持密接。高低位置于梭箱低板间隔以 9mm 为宜。 （2）扬起背板在抬足时，托梭钢丝表面应低于梭箱底板 m，前后距离应小于半只梭子。校正时应注意托梭钢丝不得松动。 （3）控制木于前闸轨得前后位置，应校正为两只梭子的宽度（一正一反）加 m。高低位置应较梭箱底板高 13mm。 4：梭库安装不良。 消除方法： a：梭库内梭子于前闸轨前侧面应平行并保持间隔为 m。 b：梭子应紧贴阻梭片，并在梭库内仅留一只梭子时仍能自然轻快下落。目前许多工厂普遍采纳 5.5~6mm 厚的硬橡皮，代替铜制和尼龙阻梭片。 c：梭库脚应与梭箱底板平行，并高出 m。 （三）诱导装置的配合不良 1：交叉锭状态不良。 消除方法：校正交叉锭与交叉锭钩的作用时间，当弯轴在前死心，梭子在开关侧，纬纱凸轮向前，交叉锭正好落入交叉锭钩内。 2：制御杆与制御芯子的间隙不当。 消除方法：校正两者间隙，应为 m。 一：边不良、边...
