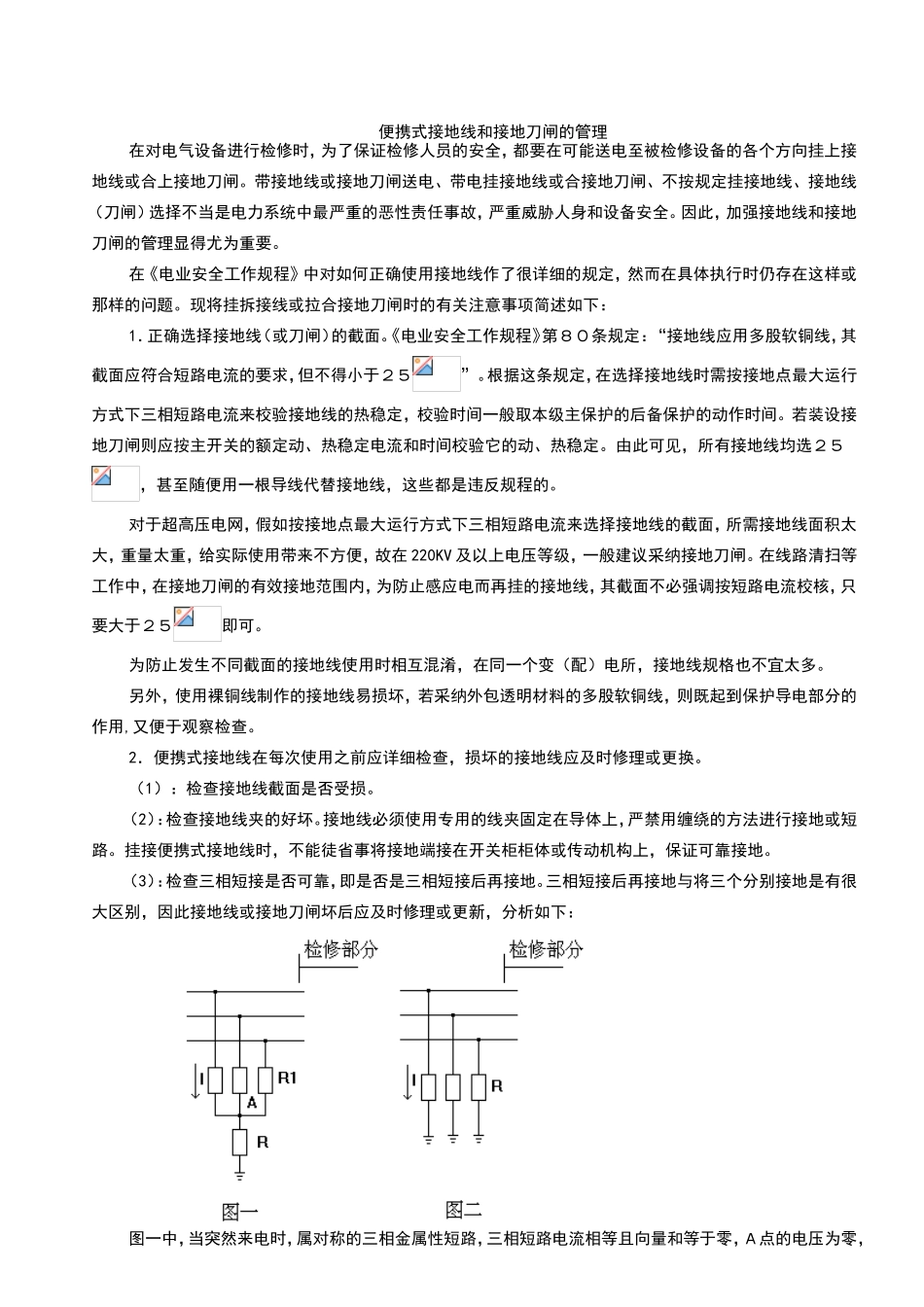

便携式接地线和接地刀闸的管理在对电气设备进行检修时,为了保证检修人员的安全,都要在可能送电至被检修设备的各个方向挂上接地线或合上接地刀闸。带接地线或接地刀闸送电、带电挂接地线或合接地刀闸、不按规定挂接地线、接地线(刀闸)选择不当是电力系统中最严重的恶性责任事故,严重威胁人身和设备安全。因此,加强接地线和接地刀闸的管理显得尤为重要。在《电业安全工作规程》中对如何正确使用接地线作了很详细的规定,然而在具体执行时仍存在这样或那样的问题。现将挂拆接线或拉合接地刀闸时的有关注意事项简述如下:1.正确选择接地线(或刀闸)的截面。《电业安全工作规程》第80条规定:“接地线应用多股软铜线,其截面应符合短路电流的要求,但不得小于25”。根据这条规定,在选择接地线时需按接地点最大运行方式下三相短路电流来校验接地线的热稳定,校验时间一般取本级主保护的后备保护的动作时间。若装设接地刀闸则应按主开关的额定动、热稳定电流和时间校验它的动、热稳定。由此可见,所有接地线均选25,甚至随便用一根导线代替接地线,这些都是违反规程的。对于超高压电网,假如按接地点最大运行方式下三相短路电流来选择接地线的截面,所需接地线面积太大,重量太重,给实际使用带来不方便,故在 220KV 及以上电压等级,一般建议采纳接地刀闸。在线路清扫等工作中,在接地刀闸的有效接地范围内,为防止感应电而再挂的接地线,其截面不必强调按短路电流校核,只要大于25即可。为防止发生不同截面的接地线使用时相互混淆,在同一个变(配)电所,接地线规格也不宜太多。另外,使用裸铜线制作的接地线易损坏,若采纳外包透明材料的多股软铜线,则既起到保护导电部分的作用,又便于观察检查。2.便携式接地线在每次使用之前应详细检查,损坏的接地线应及时修理或更换。(1):检查接地线截面是否受损。(2):检查接地线夹的好坏。接地线必须使用专用的线夹固定在导体上,严禁用缠绕的方法进行接地或短路。挂接便携式接地线时,不能徒省事将接地端接在开关柜柜体或传动机构上,保证可靠接地。(3):检查三相短接是否可靠,即是否是三相短接后再接地。三相短接后再接地与将三个分别接地是有很大区别,因此接地线或接地刀闸坏后应及时修理或更新,分析如下: 图一中,当突然来电时,属对称的三相金属性短路,三相短路电流相等且向量和等于零,A点的电压为零,即与大地等电位,被检修设备上的电压为短路电流在电阻 R1(R1 为...
