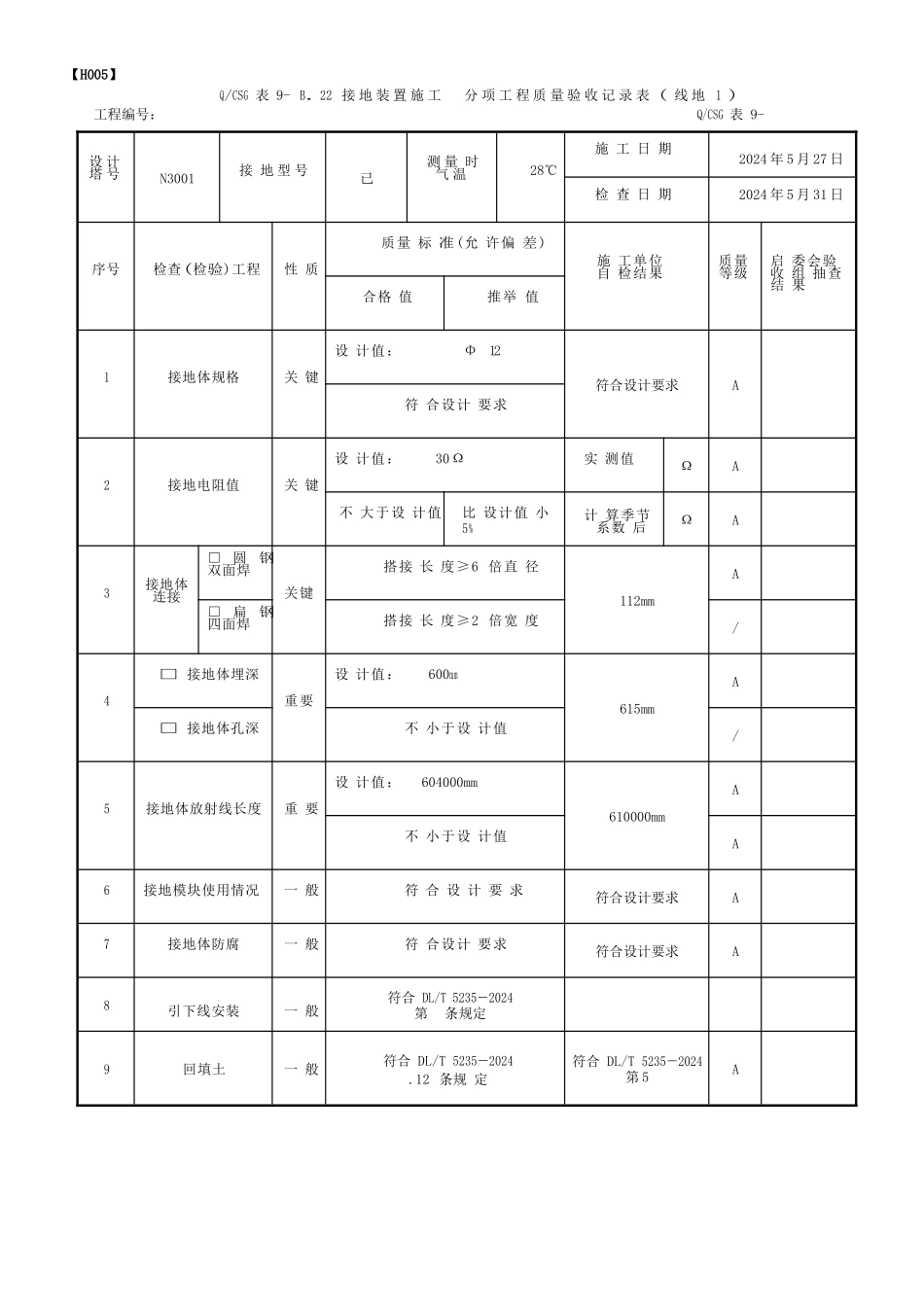

【H005】Q/CSG 表 9- B.22 接 地 装 置 施 工分 项 工 程 质 量 验 收 记 录 表 ( 线 地 1 )工程编号：Q/CSG 表 9- 设 计 塔 号 N3001接 地 型 号 已测 量 时 气 温 28℃施 工 日 期2024 年 5 月 27 日检 查 日 期2024 年 5 月 31 日序号检查(检验)工程性 质质量 标 准(允 许偏 差) 施 工单位 自 检结果 质量 等级 启 委会验 收 组 抽查结 果合格 值推举 值1接地体规格关 键设 计值： Φ 12 符合设计要求A符 合设计 要求 2接地电阻值关 键设 计值： 30Ω实 测值 ΩA不 大于设 计值 比 设计值 小 5%计 算季节 系数 后ΩA3接地体 连接□ 圆 钢 双面焊关键 搭接 长 度≥6 倍直 径112mmA□ 扁 钢 四面焊搭接 长 度≥2 倍宽 度/4□ 接地体埋深重要 设 计值： 600mm615mmA□ 接地体孔深不 小于设 计值 /5接地体放射线长度重 要设 计值： 604000mm610000mmA不 小于设 计值 A6接地模块使用情况一 般符 合 设 计 要 求符合设计要求A7接地体防腐一 般符 合设计 要求 符合设计要求A8引下线安装一 般符合 DL/T 5235－2024第 条规定9回填土一 般符合 DL/T 5235－2024.12 条规 定符合 DL/T 5235－2024第 5AQ/CSG 表 9- B.22(续)10 接 地装置 实际敷 设简图 ： 受 电侧 监理单位验收意见：启 委会验 收组验 收意见 ：合 格：项 不合格：项缺 陷处理 情况： 验 收 单 位质 量 验 收 结 论签名班组年月日 施 工 队年月日 项 目 部年月日监理年月日启委会验收组 〔只对所抽检分项工程 签名确认〕 年月日备注1、测量接地电阻值时的季节系数为：1.6；2、设计对接地电阻已按设计规程考虑了季节系数，所得的电阻值应符合换算后的要求。【H005】Q/CSG 表 9- B.22 接 地 装 置 施 工分 项 工 程 质 量 验 收 记 录 表 ( 线 地 1 )工程编号：Q/CSG 表 9- 设 计 塔 号 N3002接 地 型 号 E1测 量 时 气 温 30℃施 工 日 期2024 年 3 月 26 日检 查 日 期2024 年 3 月 31 日序号检查(检验)工程性 质质量 标 准(允 许偏 差) 施 工单位 自 检结果 质量 等级 启 委会验 收 组 抽查结 果合格 值推举 值1接地体规格关 键设 计值： Φ 12符合设计要求A符 合设计 要求 2接地电阻值关 键设 计值：...
