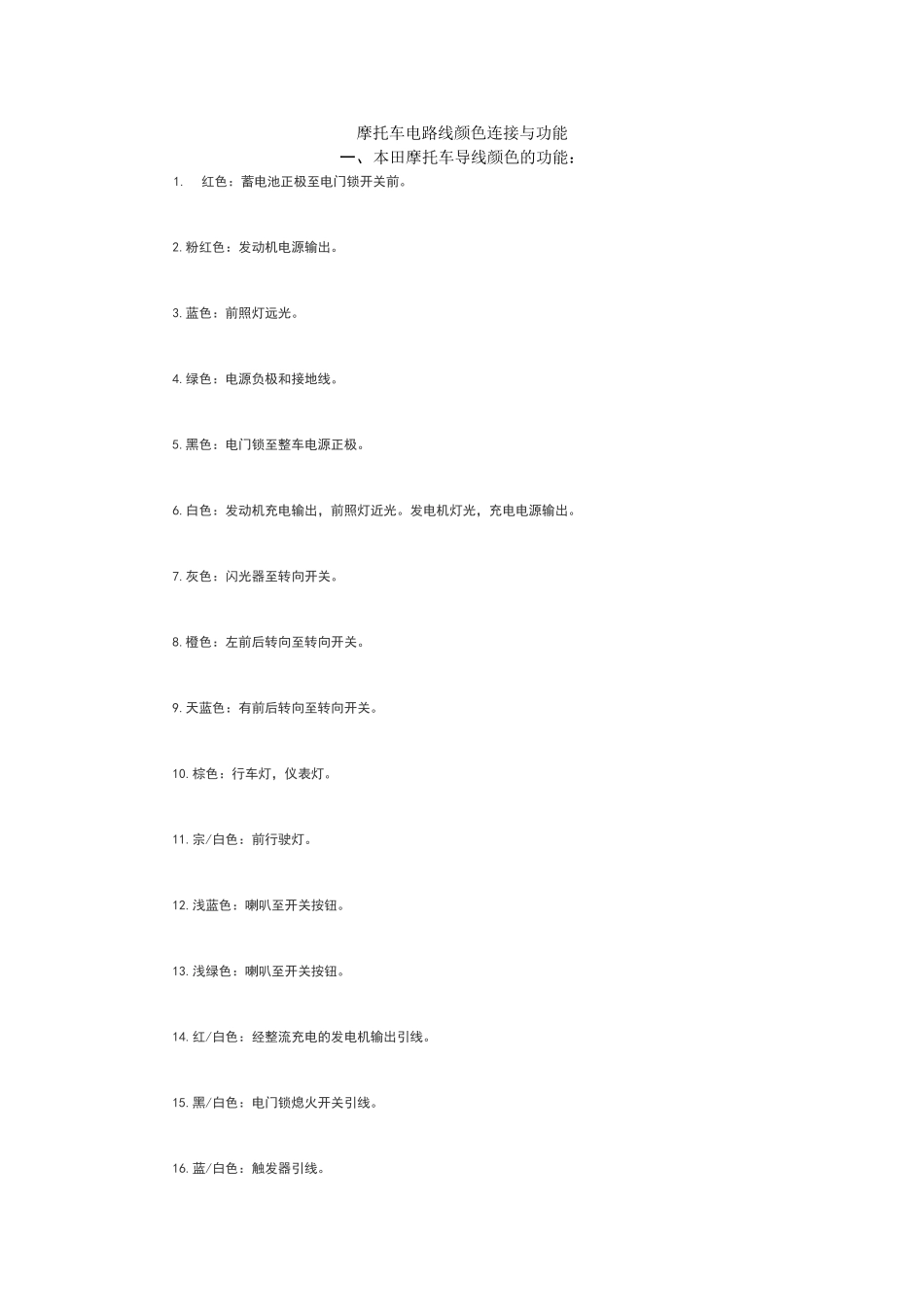

摩托车电路线颜色连接与功能一、本田摩托车导线颜色的功能：1.红色：蓄电池正极至电门锁开关前。2.粉红色：发动机电源输出。3.蓝色：前照灯远光。4.绿色：电源负极和接地线。5.黑色：电门锁至整车电源正极。6.白色：发动机充电输出，前照灯近光。发电机灯光，充电电源输出。7.灰色：闪光器至转向开关。8.橙色：左前后转向至转向开关。9.天蓝色：有前后转向至转向开关。10.棕色：行车灯，仪表灯。11.宗/白色：前行驶灯。12.浅蓝色：喇叭至开关按钮。13.浅绿色：喇叭至开关按钮。14.红/白色：经整流充电的发电机输出引线。15.黑/白色：电门锁熄火开关引线。16.蓝/白色：触发器引线。17.橙/白色：左位置灯正极引线。18.天蓝/白：右位置灯正极引线。19.黄/白色：汽油指示表至浮子开关。20.黑/红色：点火线圈输出。21.绿/红色：空档灯至空当开关。22.棕/红色：超速指示灯负极连线。23.黑/**：高压包正极线（点火器输出引线）。24.绿/**：前后制动开关至刹车灯。25.蓝/**：CDI 触发部分引线。26.蓝/红色：CDI 触发电源上端引线。27.黄/红色：启动继电器正极引线。二、铃木公司摩托车导线颜色的意义1.红色：蓄电池正极至电门锁开关前。2.粉红色：喇叭至开关按钮。3.绿色：电喇叭至按钮之间或右转向灯引线.4.黑色：电喇叭至按钮之间或左转向灯引线.5.白色：前照灯远光引线或后制动灯引线。6.橙色：电门锁至整车电源正极。前照灯近光引线。7.灰色：仪表灯引线。8.棕色：尾灯引线。9.浅绿色：右转向灯引线。10.浅蓝色：闪光器至转向开关之间。11.黑/白色：整车地线。12.绿/白色：触发线圈引出线。13.橙/白色：熄火开关引线。14.黑/红色：CDI 点火电源线。15.橙/红色：大灯电源线。16.绿/黄：电启动继电器正极。17.电源正极支路引线。18.黑/**：按钮开关 浮子开关灯等引线。19.白/**：变光开关引线。二、雅马哈公司摩托车导线颜色的意义1.红色：蓄电池正极致电门锁。2.粉红色：喇叭之按钮之间。3.蓝色：灯电源总开关至远近光之间引线。4.绿色：汽油显示仪表至浮子控制开关之间的引线5.黑色：整车各点接地线。6.白色：发电机充电（整流后）电源输出。7.橙色：高压线圈上端引线。发电机的大灯电源输出线。8.灰色：制动灯至前后制动开关之间的引线。9.棕色：整车电源正极及电门锁开关与其连线。10.咖啡色：左转向灯正极引线。11.深绿色：右转向灯正极引线。12.天蓝色：空挡指示灯至空当开关之间的连线。13.红/白：晶体管电子点火器触发极至发电机触发线圈之间...
