电气设备点检标准全解

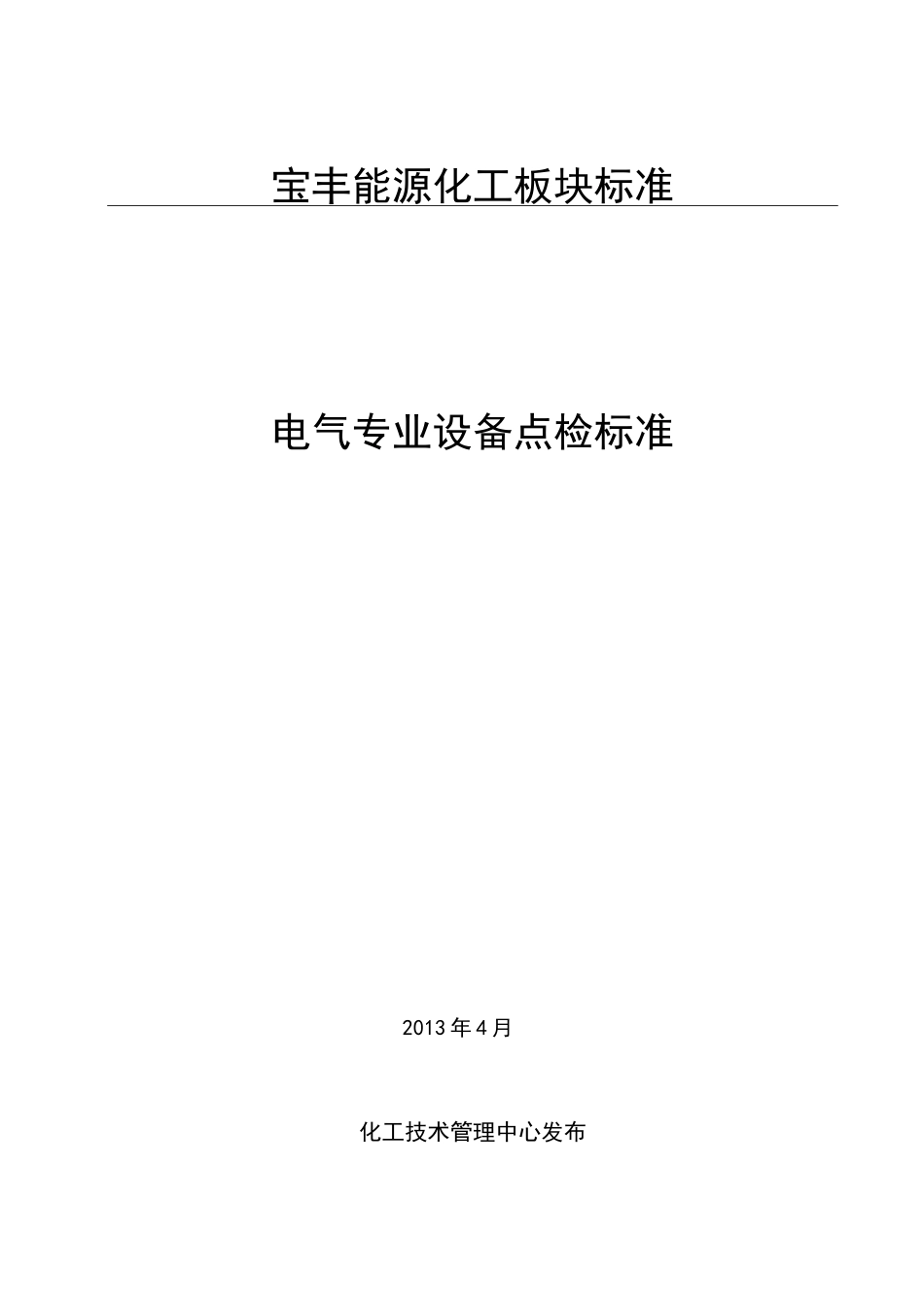

电气设备点检标准全解_第1页
1/53

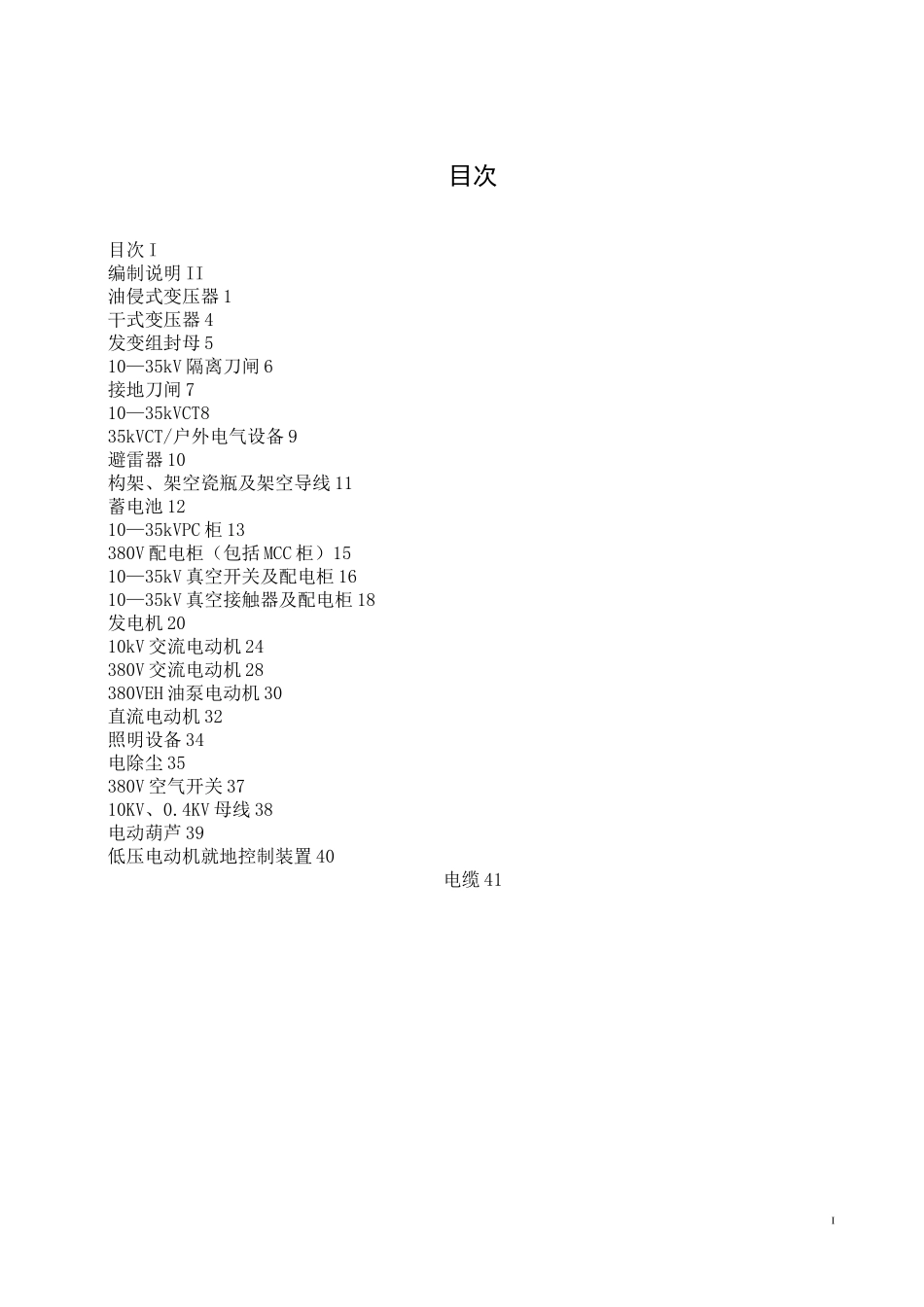

电气设备点检标准全解_第2页
2/53

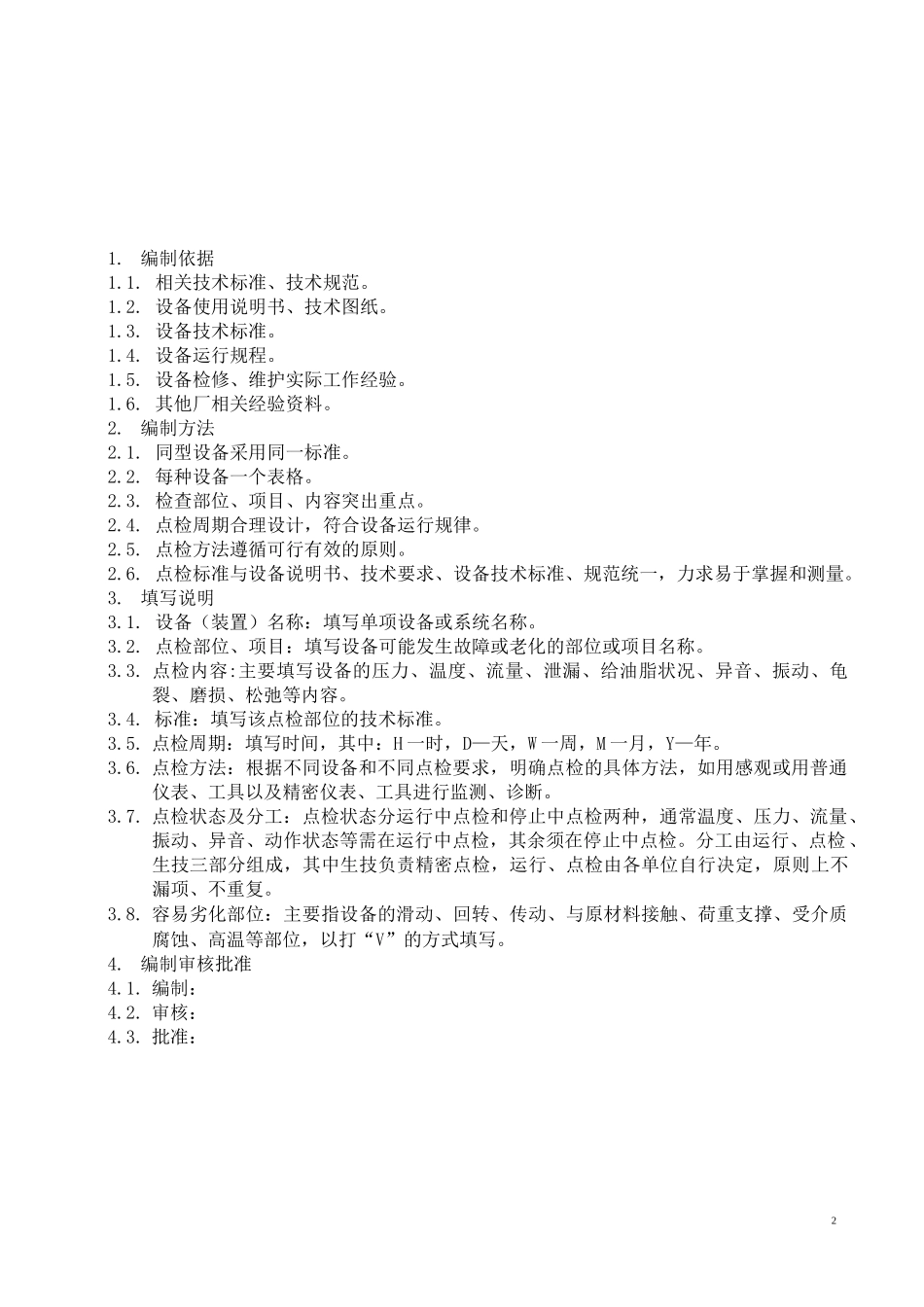

电气设备点检标准全解_第3页
3/53
宝丰能源化工板块标准电气专业设备点检标准2013 年 4 月化工技术管理中心发布I目次目次 I编制说明 II油侵式变压器 1干式变压器 4发变组封母 510—35kV 隔离刀闸 6接地刀闸 710—35kVCT835kVCT/户外电气设备 9避雷器 10构架、架空瓷瓶及架空导线 11蓄电池 1210—35kVPC 柜 13380V 配电柜(包括 MCC 柜)1510—35kV 真空开关及配电柜 1610—35kV 真空接触器及配电柜 18发电机 2010kV 交流电动机 24380V 交流电动机 28380VEH 油泵电动机 30直流电动机 32照明设备 34电除尘 35380V 空气开关 3710KV、0.4KV 母线 38电动葫芦 39低压电动机就地控制装置 40电缆 4121. 编制依据1.1. 相关技术标准、技术规范。1.2. 设备使用说明书、技术图纸。1.3. 设备技术标准。1.4. 设备运行规程。1.5. 设备检修、维护实际工作经验。1.6. 其他厂相关经验资料。2. 编制方法2.1. 同型设备采用同一标准。2.2. 每种设备一个表格。2.3. 检查部位、项目、内容突出重点。2.4. 点检周期合理设计,符合设备运行规律。2.5. 点检方法遵循可行有效的原则。2.6. 点检标准与设备说明书、技术要求、设备技术标准、规范统一,力求易于掌握和测量。3. 填写说明3.1. 设备(装置)名称:填写单项设备或系统名称。3.2. 点检部位、项目:填写设备可能发生故障或老化的部位或项目名称。3.3. 点检内容:主要填写设备的压力、温度、流量、泄漏、给油脂状况、异音、振动、龟裂、磨损、松弛等内容。3.4. 标准:填写该点检部位的技术标准。3.5. 点检周期:填写时间,其中:H 一时,D—天,W 一周,M 一月,Y—年。3.6. 点检方法:根据不同设备和不同点检要求,明确点检的具体方法,如用感观或用普通仪表、工具以及精密仪表、工具进行监测、诊断。3.7. 点检状态及分工:点检状态分运行中点检和停止中点检两种,通常温度、压力、流量、振动、异音、动作状态等需在运行中点检,其余须在停止中点检。分工由运行、点检、生技三部分组成,其中生技负责精密点检,运行、点检由各单位自行决定,原则上不漏项、不重复。3.8. 容易劣化部位:主要指设备的滑动、回转、传动、与原材料接触、荷重支撑、受介质腐蚀、高温等部位,以打“V”的方式填写。4. 编制审核批准4.1. 编制:4.2. 审核:4.3. 批准:1设备点检标准设备(装置)名称油侵式变压器点检周 D-天 Y-周点标记期标记 M-月丫-年态标记O—运行中点检△—停止中点检序号点检部位...
