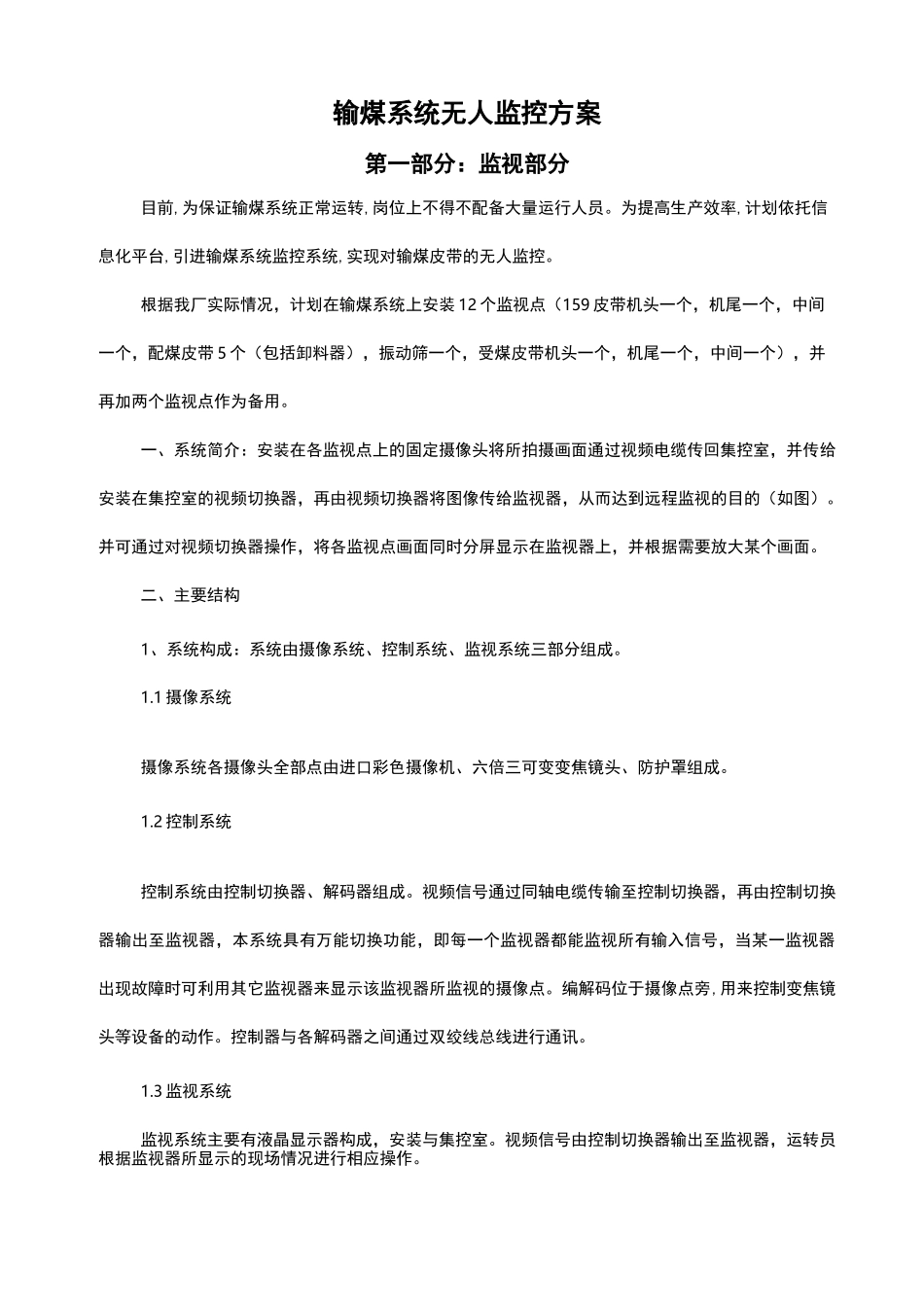

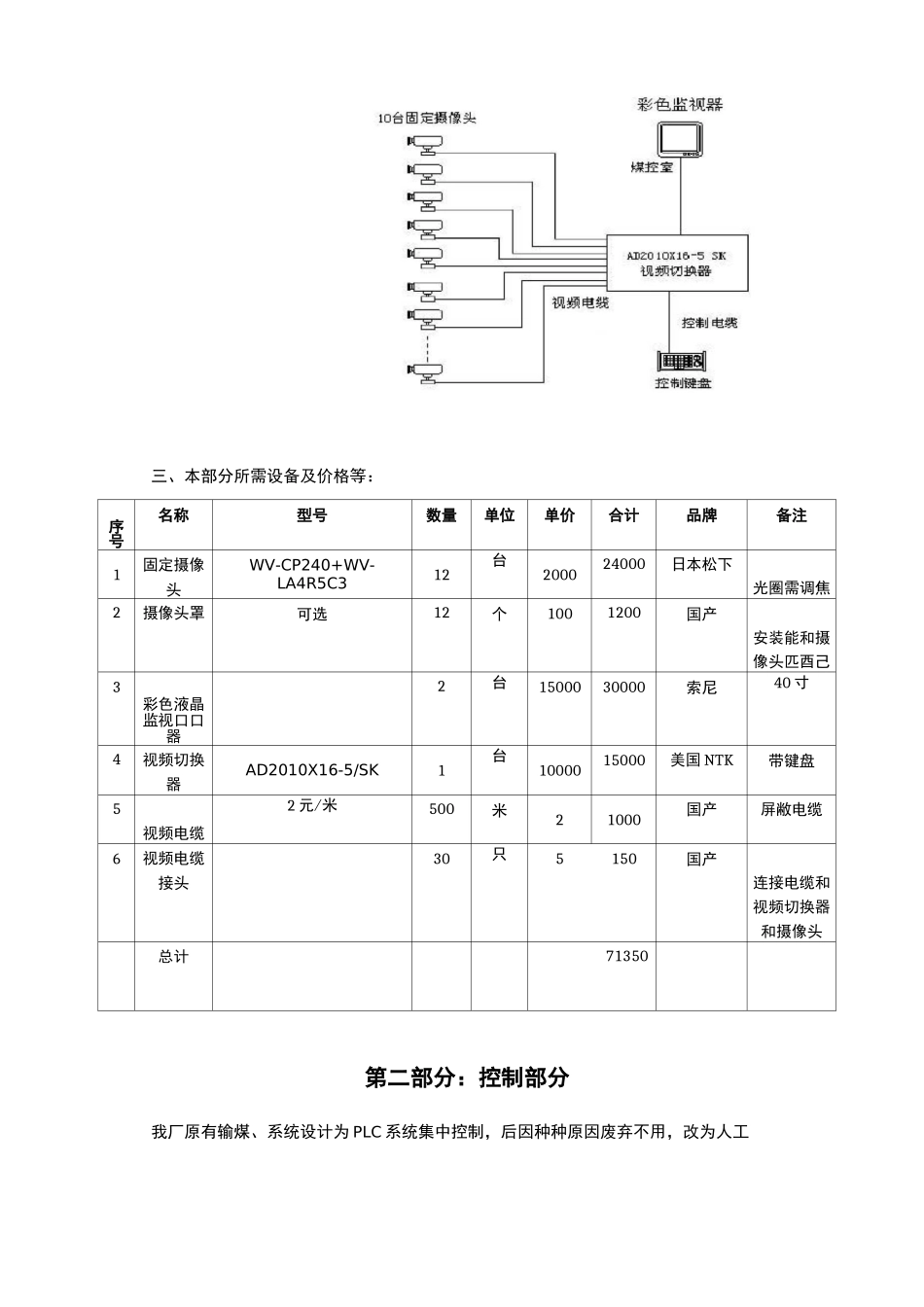

输煤系统无人监控方案第一部分：监视部分目前,为保证输煤系统正常运转,岗位上不得不配备大量运行人员。为提高生产效率,计划依托信息化平台,引进输煤系统监控系统,实现对输煤皮带的无人监控。根据我厂实际情况，计划在输煤系统上安装 12 个监视点（159 皮带机头一个，机尾一个，中间一个，配煤皮带 5 个（包括卸料器），振动筛一个，受煤皮带机头一个，机尾一个，中间一个），并再加两个监视点作为备用。一、系统简介：安装在各监视点上的固定摄像头将所拍摄画面通过视频电缆传回集控室，并传给安装在集控室的视频切换器，再由视频切换器将图像传给监视器，从而达到远程监视的目的（如图）。并可通过对视频切换器操作，将各监视点画面同时分屏显示在监视器上，并根据需要放大某个画面。二、主要结构1、系统构成：系统由摄像系统、控制系统、监视系统三部分组成。1.1 摄像系统摄像系统各摄像头全部点由进口彩色摄像机、六倍三可变变焦镜头、防护罩组成。1.2 控制系统控制系统由控制切换器、解码器组成。视频信号通过同轴电缆传输至控制切换器，再由控制切换器输出至监视器，本系统具有万能切换功能，即每一个监视器都能监视所有输入信号，当某一监视器出现故障时可利用其它监视器来显示该监视器所监视的摄像点。编解码位于摄像点旁,用来控制变焦镜头等设备的动作。控制器与各解码器之间通过双绞线总线进行通讯。1.3 监视系统监视系统主要有液晶显示器构成，安装与集控室。视频信号由控制切换器输出至监视器，运转员根据监视器所显示的现场情况进行相应操作。2、系统配置2.1 摄像系统：固定摄像头，WV-CP240+WV-LA4R5C3 型。2.2 控制系统：采用 32 路输入、16 路输出距阵控制切换器，配主控键盘、副控键盘各一个。2.3 监视器：系统程控室共设 40 寸彩色监视器 2 台。3、系统功能3.1、分组同步切换：指将系统中全部或部分摄像机分成若干组，每一组摄像机可同时切换到一台监视器上。3.2、万能切换：摄像机可以任意组合切换，且任意一台摄像机画面显示的时间独立可调。每组切换中还可编入分组同步切换，同摄像机的画面可多次出现在同一组切换中。3.3、巡视：每个监视器均可调用各组经过编程的固定切换顺序，所有摄像机按预先编好的顺序在当前监视器依次显示一段时间。3..4、镜头控制：可对摄像头进行变焦镜光圈大小、变倍调焦的操作。3.5、断电保护：矩阵切换器断电后，便可初始化及设置数据保持多年。3.6、全天候功能：室外摄像点采...
