胶带输送机检测记录

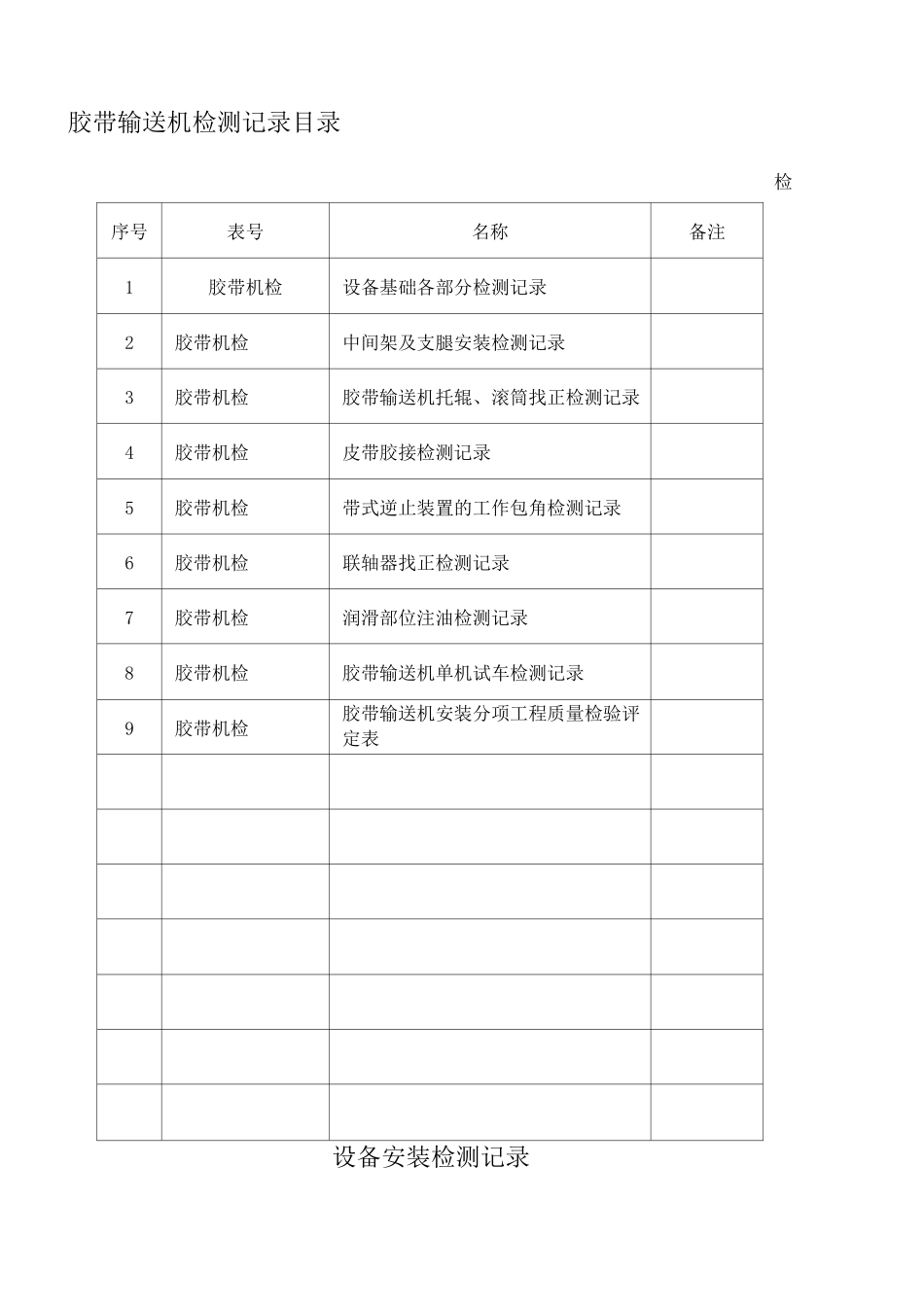

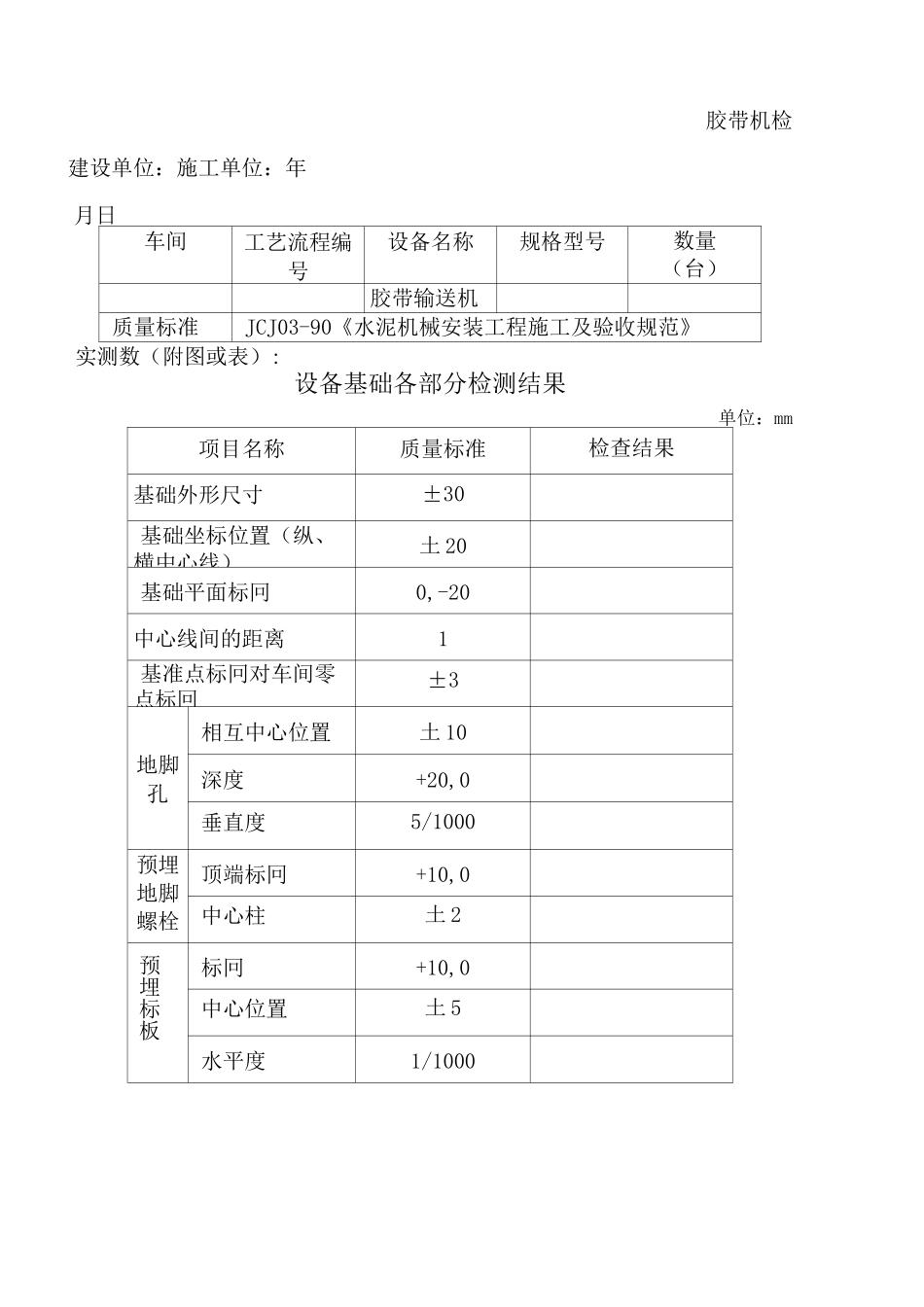

胶带输送机检测记录目录检序号表号名称备注1胶带机检设备基础各部分检测记录2胶带机检中间架及支腿安装检测记录3胶带机检胶带输送机托辊、滚筒找正检测记录4胶带机检皮带胶接检测记录5胶带机检带式逆止装置的工作包角检测记录6胶带机检联轴器找正检测记录7胶带机检润滑部位注油检测记录8胶带机检胶带输送机单机试车检测记录9胶带机检胶带输送机安装分项工程质量检验评定表设备安装检测记录胶带机检建设单位：施工单位：年月日车间工艺流程编号设备名称规格型号数量（台）胶带输送机质量标准JCJ03-90《水泥机械安装工程施工及验收规范》实测数（附图或表）:设备基础各部分检测结果单位：mm项目名称质量标准检查结果基础外形尺寸±30基础坐标位置（纵、横中心线）土 20基础平面标冋0,-20中心线间的距离1基准点标冋对车间零点标冋±3地脚孔相互中心位置土 10深度+20,0垂直度5/1000预埋地脚螺栓顶端标冋+10,0中心柱土 2预埋标板标冋+10,0中心位置土 5水平度1/1000平行度10/1000建设单位代表监理单位代表富磊公司设备安装检测记录胶带机检建设单位：施工单位：年月日'车间工艺流程编号|设备名称|规格型号|数~~量（台）胶带输送机质量标准 JCJ03-90《水泥机械安装工程施工及验收规范》实测数（附图或表）：中间架及支腿安装检测记录序号检查标准实测值123456789 101中部架支腿与地面的垂直度为3mm/m2中间架在垂直面内的直线度为长度的 1/10003中间架接头处左右、咼低的偏移差不应大于 1mm4中部架的距离偏差 L 不应大于土 mm5中部架的两腿高低差不应大于间距的 2/10006机架中心线的直线度偏差在任意 25M 长度内不应大于 3mm7机架中心线与输送机纵向中心线应重合，其偏差不应大于3mm建设单位代表监理单位代表富磊公司设备安装检测记录胶带机检建设单位：施工单位：年月日车间工艺流程编号 I 设备名称 I 规格型号 I 数量（台）胶带输送机质量标准 JCJ03-90《水泥机械安装工程施工及验收规范》实测数（附图或表）：1、各托辊轴向的水平度 m,托辊的母线应在同一平面上，其高低差不应大于土 1mm，实际测量各托辊的水平度其母线,高低差2、驱动滚筒、改向滚筒、张紧滚筒检测结果见下表（图见上）单位：mm标准及实测值滚筒类别..检查项目中心偏差 A水平偏斜 B=a-b垂直偏斜 C标准实测值标准实测值标准实测值驱动滚筒2mm<1<2mm/m改向滚筒2mm<1<2mm/m张紧滚筒2mm<1<2mm/m3、托辊横向中心与输送机纵向中心线位置偏差不大于±3mm,实测位置偏...
