火炬设备施工方案VIP专享

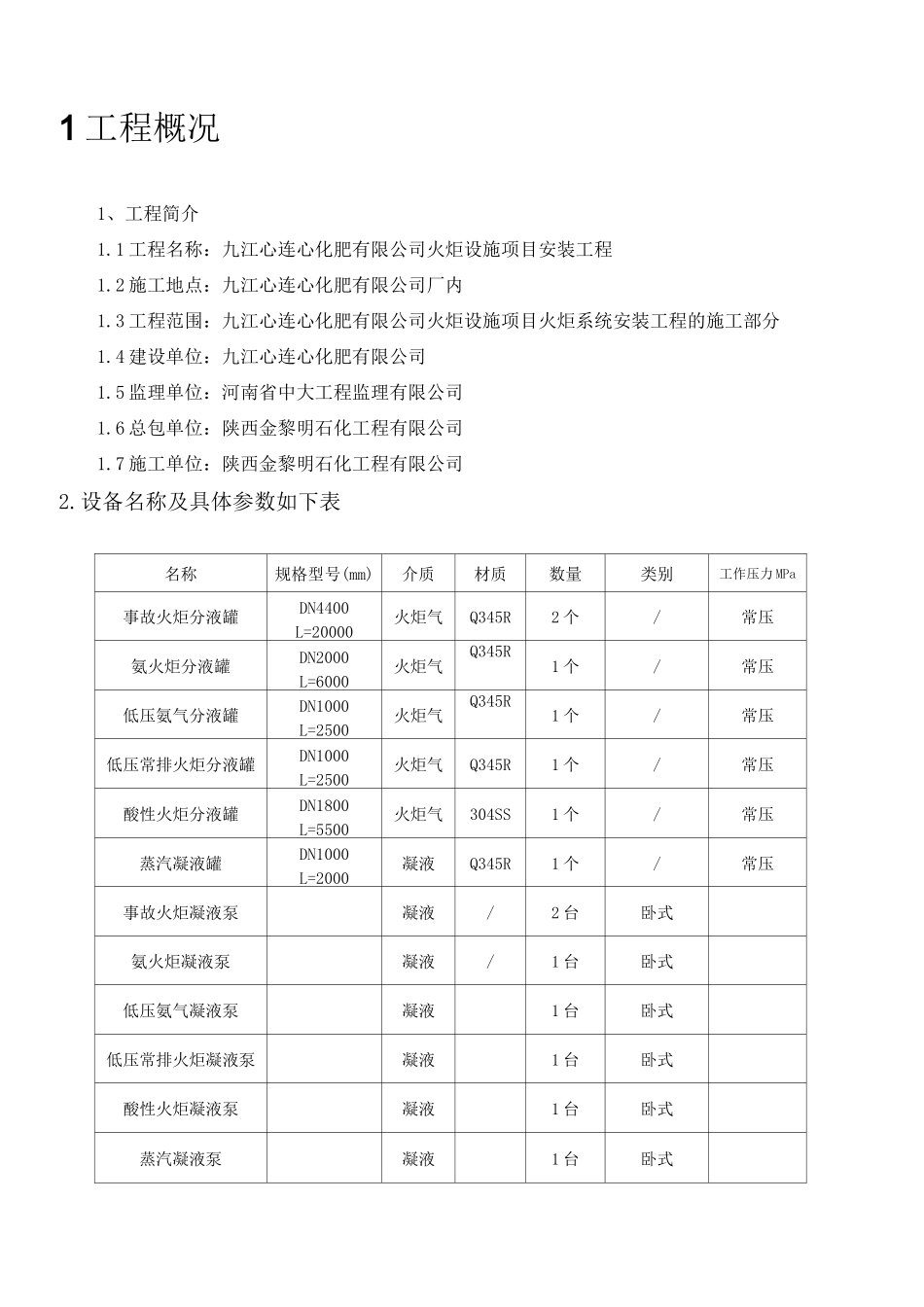

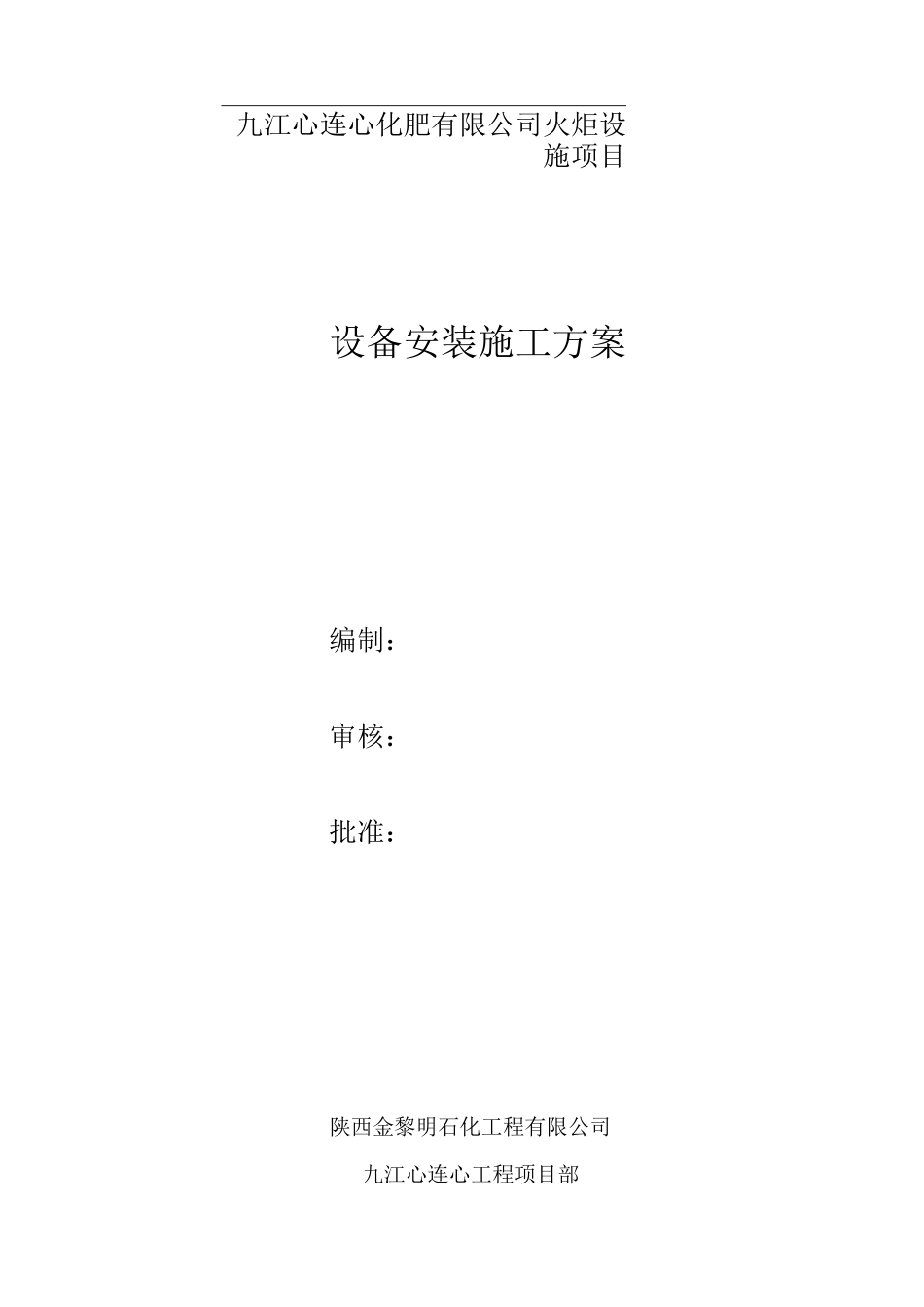

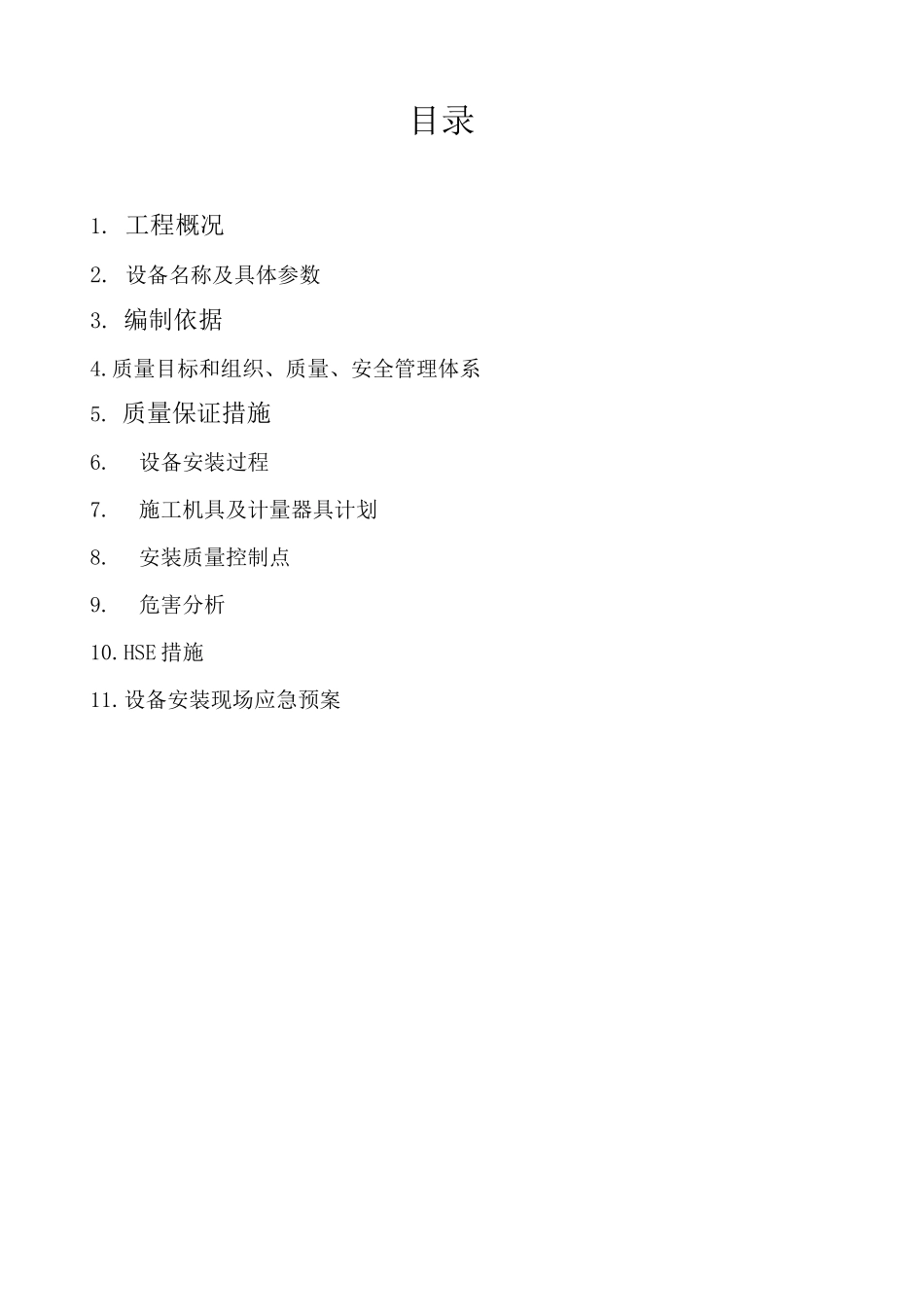

九江心连心化肥有限公司火炬设施项目设备安装施工方案编制：审核：批准：陕西金黎明石化工程有限公司九江心连心工程项目部目录1. 工程概况2. 设备名称及具体参数3. 编制依据4.质量目标和组织、质量、安全管理体系5. 质量保证措施6.设备安装过程7.施工机具及计量器具计划8.安装质量控制点9.危害分析10.HSE 措施11.设备安装现场应急预案1 工程概况1、工程简介1.1 工程名称：九江心连心化肥有限公司火炬设施项目安装工程1.2 施工地点：九江心连心化肥有限公司厂内1.3 工程范围：九江心连心化肥有限公司火炬设施项目火炬系统安装工程的施工部分1.4 建设单位：九江心连心化肥有限公司1.5 监理单位：河南省中大工程监理有限公司1.6 总包单位：陕西金黎明石化工程有限公司1.7 施工单位：陕西金黎明石化工程有限公司2.设备名称及具体参数如下表名称规格型号(mm)介质材质数量类别工作压力 MPa事故火炬分液罐DN4400L=20000火炬气Q345R2 个/常压氨火炬分液罐DN2000L=6000火炬气Q345R1 个/常压低压氨气分液罐DN1000L=2500火炬气Q345R1 个/常压低压常排火炬分液罐DN1000L=2500火炬气Q345R1 个/常压酸性火炬分液罐DN1800L=5500火炬气304SS1 个/常压蒸汽凝液罐DN1000L=2000凝液Q345R1 个/常压事故火炬凝液泵凝液/2 台卧式氨火炬凝液泵凝液/1 台卧式低压氨气凝液泵凝液1 台卧式低压常排火炬凝液泵凝液1 台卧式酸性火炬凝液泵凝液1 台卧式蒸汽凝液泵凝液1 台卧式3.编制依据1. 《塔桅钢结构施工及验收规范》CECS80:20062. 《钢结构工程施工质量验收规范》GB50205-20013. 《石油化工钢结构施工及验收规范》SH/T3507-20114. 《钢制焊接常压容器》NB/47003.1-20095. 《钢制化工容器制造技术要求》HG20584-2011；6. 《压力容器》GB150-2011；7. 《卧式容器》NB/47042.1-20148. 《固定式钢梯及平台安全要求》GB4053.13-20099. 《固定式压力容器安全技术监察规程》TSGR004-200910. 《现场设备、工业管道焊接工程施工规范》GB50236-201111. 《现场设备、工业管道焊接工程施工质量验收规范》GB50683-201112. 《固定式钢梯及平台安全技术要求》GB4053-200913. 《石油化工静设备安装工程施工质量验收规范》GB50461-200814. 《机械设备安装工程施工及验收通用规范》GB50231-200915. 《石油化工设备安装工程质量检验评定标准》SH3514-201816. 《石油化工建设工程项目交工技术文件规定》SH3503-20174.质量目标和组织、质量、安全管理体...
