教学楼建筑设计说明书

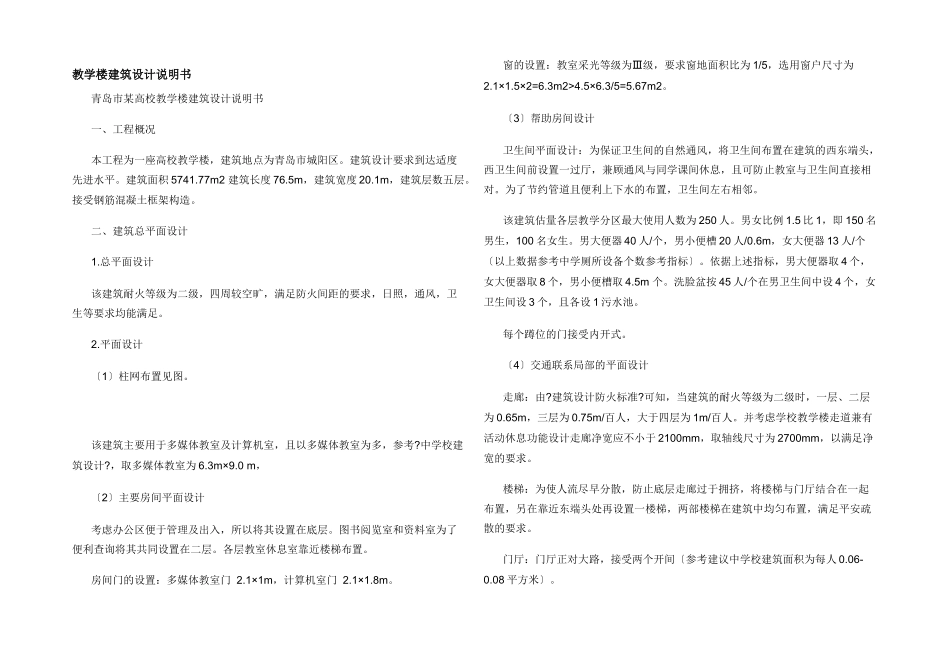

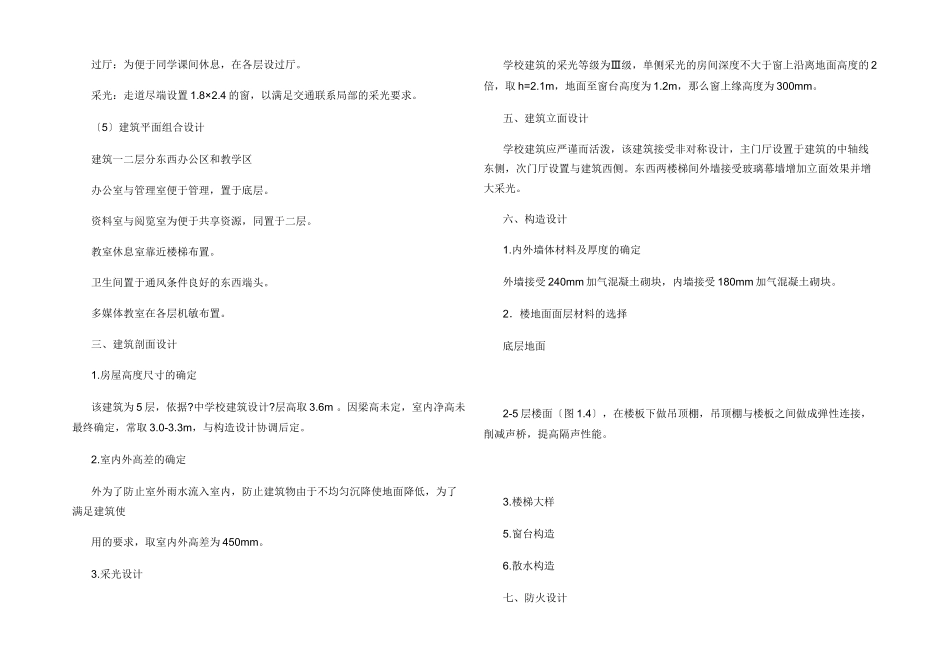

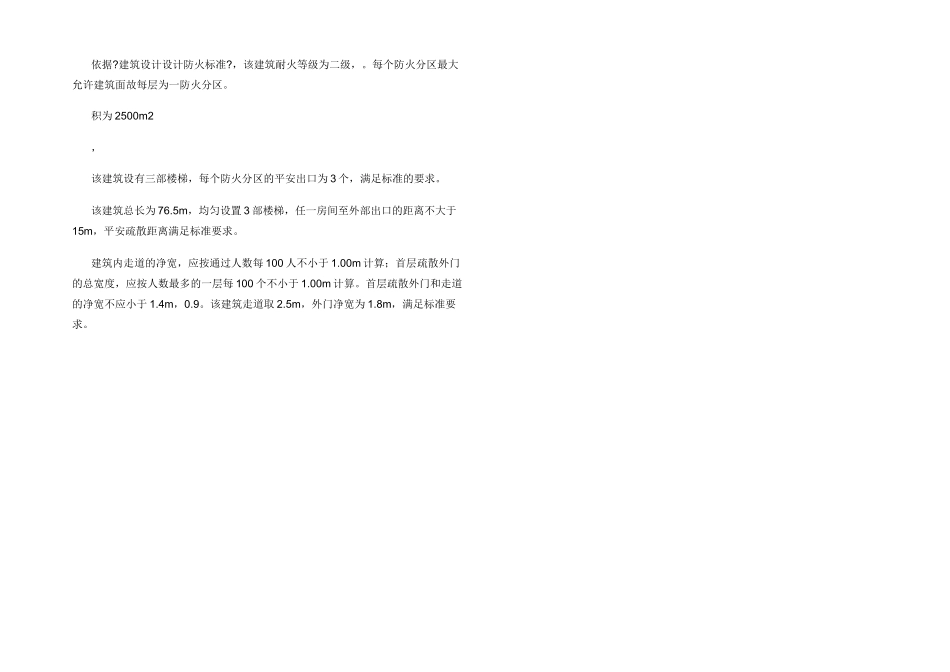

教学楼建筑设计说明书青岛市某高校教学楼建筑设计说明书一、工程概况本工程为一座高校教学楼，建筑地点为青岛市城阳区。建筑设计要求到达适度先进水平。建筑面积 5741.77m2 建筑长度 76.5m，建筑宽度 20.1m，建筑层数五层。接受钢筋混凝土框架构造。二、建筑总平面设计1.总平面设计该建筑耐火等级为二级，四周较空旷，满足防火间距的要求，日照，通风，卫生等要求均能满足。2.平面设计〔1〕柱网布置见图。该建筑主要用于多媒体教室及计算机室，且以多媒体教室为多，参考?中学校建筑设计?，取多媒体教室为 6.3m×9.0 m，〔2〕主要房间平面设计考虑办公区便于管理及出入，所以将其设置在底层。图书阅览室和资料室为了便利查询将其共同设置在二层。各层教室休息室靠近楼梯布置。房间门的设置：多媒体教室门 2.1×1m，计算机室门 2.1×1.8m。窗的设置：教室采光等级为Ⅲ级，要求窗地面积比为 1/5，选用窗户尺寸为 2.1×1.5×2=6.3m2>4.5×6.3/5=5.67m2。〔3〕帮助房间设计卫生间平面设计：为保证卫生间的自然通风，将卫生间布置在建筑的西东端头，西卫生间前设置一过厅，兼顾通风与同学课间休息，且可防止教室与卫生间直接相对。为了节约管道且便利上下水的布置，卫生间左右相邻。该建筑估量各层教学分区最大使用人数为 250 人。男女比例 1.5 比 1，即 150 名男生，100 名女生。男大便器 40 人/个，男小便槽 20 人/0.6m，女大便器 13 人/个〔以上数据参考中学厕所设备个数参考指标〕。依据上述指标，男大便器取 4 个，女大便器取 8 个，男小便槽取 4.5m 个。洗脸盆按 45 人/个在男卫生间中设 4 个，女卫生间设 3 个，且各设 1 污水池。每个蹲位的门接受内开式。〔4〕交通联系局部的平面设计走廊：由?建筑设计防火标准?可知，当建筑的耐火等级为二级时，一层、二层为 0.65m，三层为 0.75m/百人，大于四层为 1m/百人。并考虑学校教学楼走道兼有活动休息功能设计走廊净宽应不小于 2100mm，取轴线尺寸为 2700mm，以满足净宽的要求。楼梯：为使人流尽早分散，防止底层走廊过于拥挤，将楼梯与门厅结合在一起布置，另在靠近东端头处再设置一楼梯，两部楼梯在建筑中均匀布置，满足平安疏散的要求。门厅：门厅正对大路，接受两个开间〔参考建议中学校建筑面积为每人 0.06-0.08 平方米〕。过厅：为便于同学课间休息，在各层设过厅。采光：走道尽端设置 1.8×2.4 的窗，以满足交通联系局部的采光要求。〔5〕建筑平...
