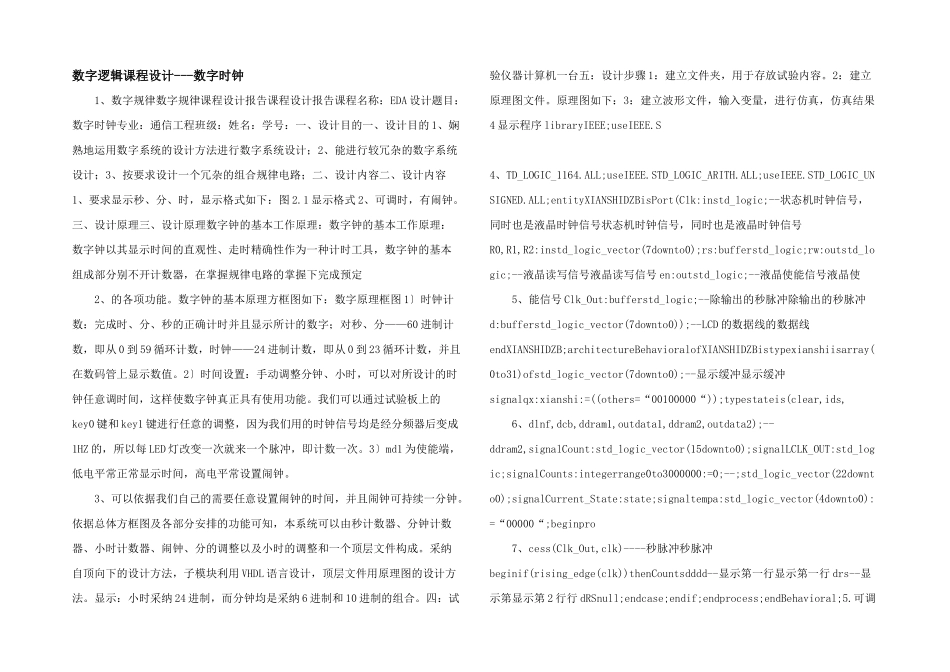

数字逻辑课程设计数字时钟_第1页
1/2
数字逻辑课程设计数字时钟_第2页
2/2
数字逻辑课程设计---数字时钟 1、数字规律数字规律课程设计报告课程设计报告课程名称:EDA 设计题目:数字时钟专业:通信工程班级:姓名:学号:一、设计目的一、设计目的 1、娴熟地运用数字系统的设计方法进行数字系统设计;2、能进行较冗杂的数字系统设计;3、按要求设计一个冗杂的组合规律电路;二、设计内容二、设计内容1、要求显示秒、分、时,显示格式如下:图 2.1 显示格式 2、可调时,有闹钟。三、设计原理三、设计原理数字钟的基本工作原理:数字钟的基本工作原理:数字钟以其显示时间的直观性、走时精确性作为一种计时工具,数字钟的基本组成部分别不开计数器,在掌握规律电路的掌握下完成预定 2、的各项功能。数字钟的基本原理方框图如下:数字原理框图 1〕时钟计数:完成时、分、秒的正确计时并且显示所计的数字;对秒、分——60 进制计数,即从 0 到 59 循环计数,时钟——24 进制计数,即从 0 到 23 循环计数,并且在数码管上显示数值。2〕时间设置:手动调整分钟、小时,可以对所设计的时钟任意调时间,这样使数字钟真正具有使用功能。我们可以通过试验板上的key0 键和 key1 键进行任意的调整,因为我们用的时钟信号均是经分频器后变成1HZ 的,所以每 LED 灯改变一次就来一个脉冲,即计数一次。3〕md1 为使能端,低电平常正常显示时间,高电平常设置闹钟。 3、可以依据我们自己的需要任意设置闹钟的时间,并且闹钟可持续一分钟。依据总体方框图及各部分安排的功能可知,本系统可以由秒计数器、分钟计数器、小时计数器、闹钟、分的调整以及小时的调整和一个顶层文件构成。采纳自顶向下的设计方法,子模块利用 VHDL 语言设计,顶层文件用原理图的设计方法。显示:小时采纳 24 进制,而分钟均是采纳 6 进制和 10 进制的组合。四:试验仪器计算机一台五:设计步骤 1:建立文件夹,用于存放试验内容。2:建立原理图文件。原理图如下:3:建立波形文件,输入变量,进行仿真,仿真结果4 显示程序 libraryIEEE;useIEEE.S 4、TD_LOGIC_1164.ALL;useIEEE.STD_LOGIC_ARITH.ALL;useIEEE.STD_LOGIC_UNSIGNED.ALL;entityXIANSHIDZBisPort(Clk:instd_logic;--状态机时钟信号,同时也是液晶时钟信号状态机时钟信号,同时也是液晶时钟信号R0,R1,R2:instd_logic_vector(7downto0);rs:bufferstd_logic;rw:outstd_logic;--液晶读写信号液晶读写信号 en:outstd_logic;--液晶使能信号液晶使 5、能信号 Clk_Out:b...
