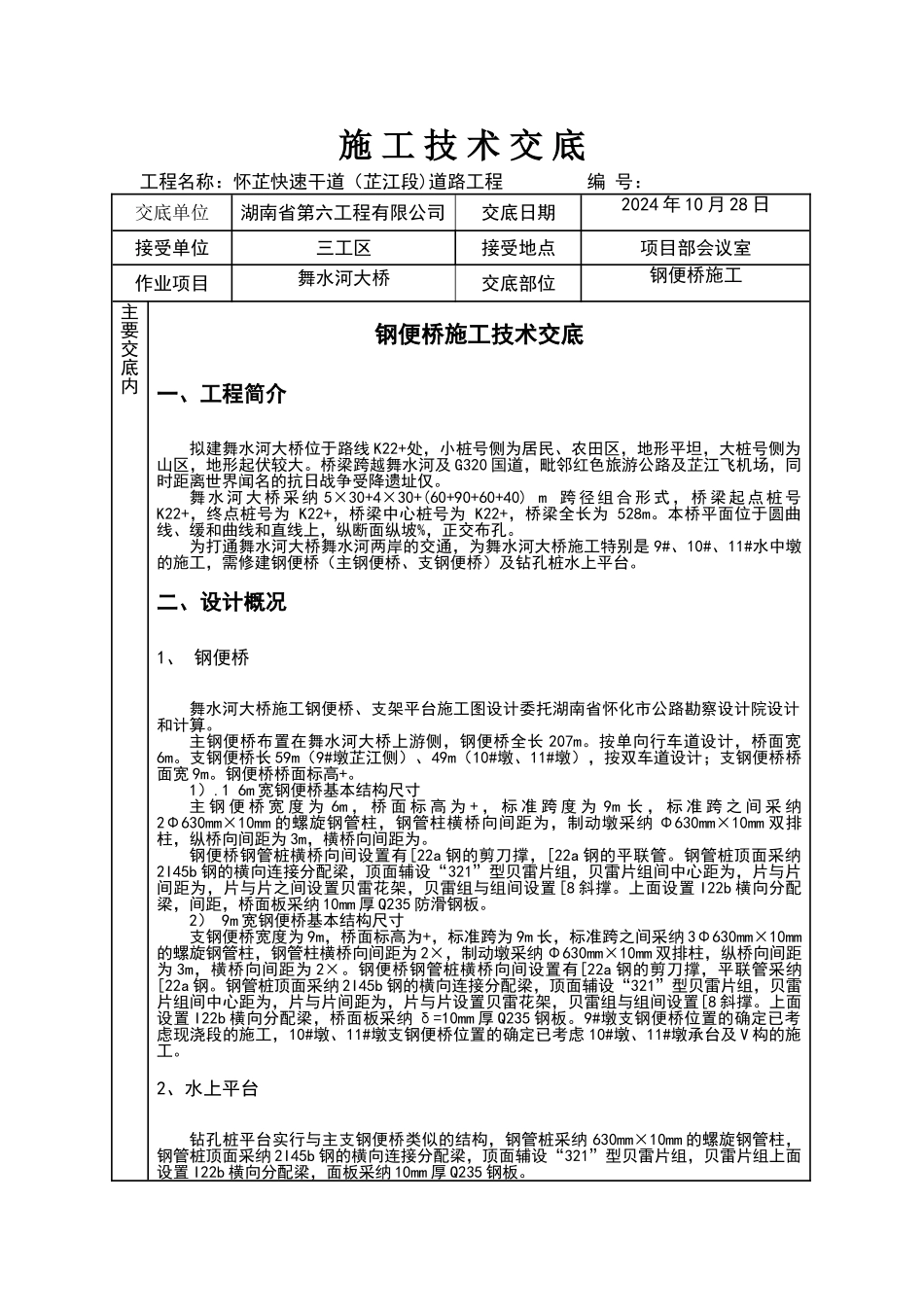

施 工 技 术 交 底工程名称：怀芷快速干道（芷江段)道路工程 编 号：交底单位湖南省第六工程有限公司交底日期2024 年 10 月 28 日接受单位三工区接受地点项目部会议室作业项目舞水河大桥交底部位钢便桥施工主要交底内钢便桥施工技术交底一、工程简介拟建舞水河大桥位于路线 K22+处，小桩号侧为居民、农田区，地形平坦，大桩号侧为山区，地形起伏较大。桥梁跨越舞水河及 G320 国道，毗邻红色旅游公路及芷江飞机场，同时距离世界闻名的抗日战争受降遗址仅。舞 水 河 大 桥 采 纳 5×30+4×30+(60+90+60+40) m 跨 径 组 合 形 式 ， 桥 梁 起 点 桩 号 K22+，终点桩号为 K22+，桥梁中心桩号为 K22+，桥梁全长为 528m。本桥平面位于圆曲线、缓和曲线和直线上，纵断面纵坡%，正交布孔。为打通舞水河大桥舞水河两岸的交通，为舞水河大桥施工特别是 9#、10#、11#水中墩的施工，需修建钢便桥（主钢便桥、支钢便桥）及钻孔桩水上平台。二、设计概况1、 钢便桥舞水河大桥施工钢便桥、支架平台施工图设计委托湖南省怀化市公路勘察设计院设计和计算。主钢便桥布置在舞水河大桥上游侧，钢便桥全长 207m。按单向行车道设计，桥面宽6m。支钢便桥长 59m（9#墩芷江侧）、49m（10#墩、11#墩），按双车道设计；支钢便桥桥面宽 9m。钢便桥桥面标高+。1）.1 6m 宽钢便桥基本结构尺寸主 钢 便 桥 宽 度 为 6m ， 桥 面 标 高 为 + ， 标 准 跨 度 为 9m 长 ， 标 准 跨 之 间 采 纳2Φ630mm×10mm 的螺旋钢管柱，钢管柱横桥向间距为，制动墩采纳 Φ630mm×10mm 双排柱，纵桥向间距为 3m，横桥向间距为。钢便桥钢管桩横桥向间设置有[22a 钢的剪刀撑，[22a 钢的平联管。钢管桩顶面采纳2I45b 钢的横向连接分配梁，顶面辅设“321”型贝雷片组，贝雷片组间中心距为，片与片间距为，片与片之间设置贝雷花架，贝雷组与组间设置[8 斜撑。上面设置 I22b 横向分配梁，间距，桥面板采纳 10mm 厚 Q235 防滑钢板。2） 9m 宽钢便桥基本结构尺寸支钢便桥宽度为 9m，桥面标高为+，标准跨为 9m 长，标准跨之间采纳 3Φ630mm×10mm的螺旋钢管柱，钢管柱横桥向间距为 2×，制动墩采纳 Φ630mm×10mm 双排柱，纵桥向间距为 3m，横桥向间距为 2×。钢便桥钢管桩横桥向间设置有[22a 钢的剪刀撑，平联管采纳[22a 钢。钢管桩顶面采纳 2I45b 钢的横向连接分配梁，顶面辅设“321”型贝...
