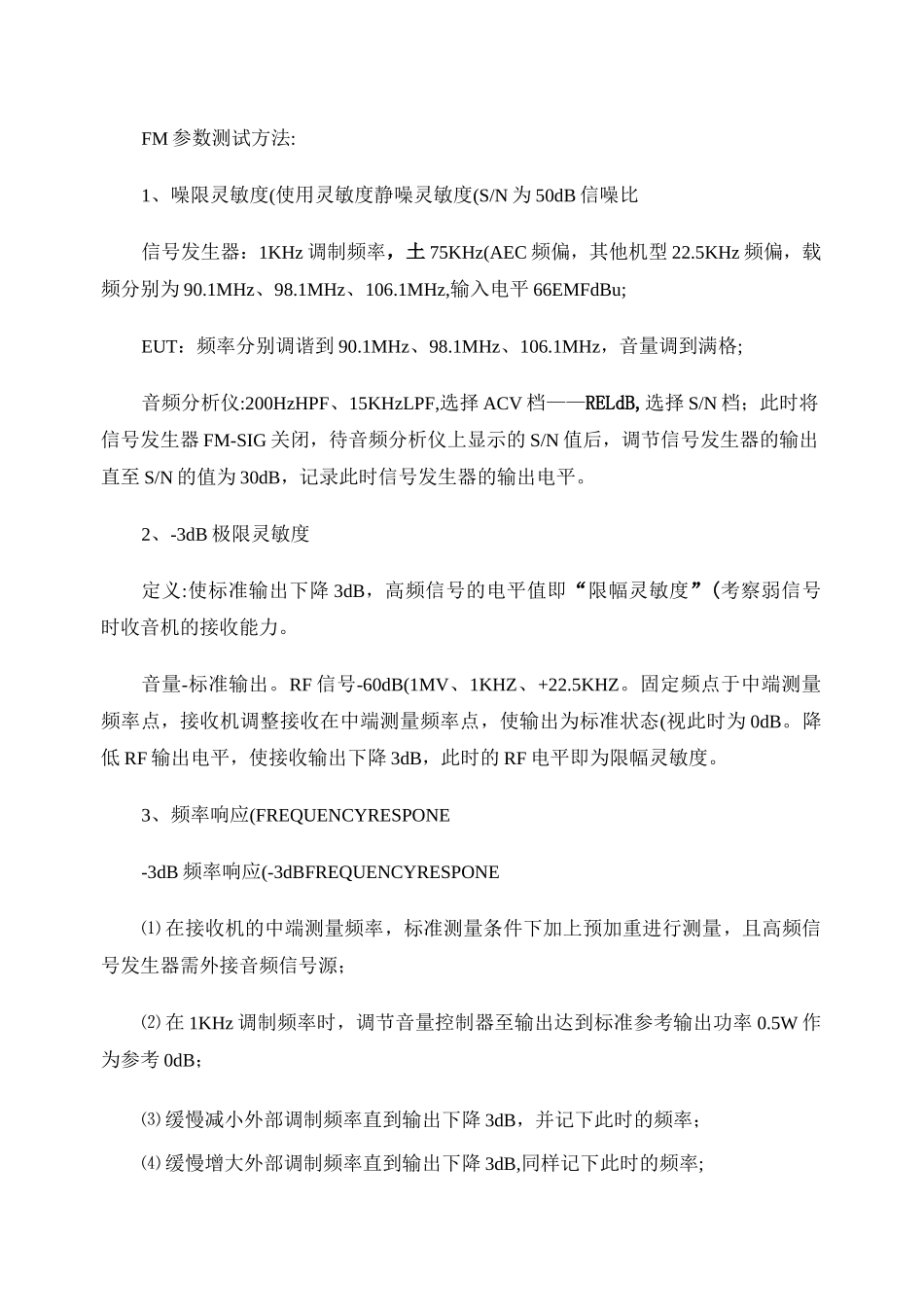

FM 参数测试方法:1、噪限灵敏度(使用灵敏度静噪灵敏度(S/N 为 50dB 信噪比信号发生器：1KHz 调制频率，土 75KHz(AEC 频偏，其他机型 22.5KHz 频偏，载频分别为 90.1MHz、98.1MHz、106.1MHz,输入电平 66EMFdBu;EUT：频率分别调谐到 90.1MHz、98.1MHz、106.1MHz，音量调到满格;音频分析仪:200HzHPF、15KHzLPF,选择 ACV 档——RELdB,选择 S/N 档；此时将信号发生器 FM-SIG 关闭，待音频分析仪上显示的 S/N 值后，调节信号发生器的输出直至 S/N 的值为 30dB，记录此时信号发生器的输出电平。2、-3dB 极限灵敏度定义:使标准输出下降 3dB，高频信号的电平值即“限幅灵敏度”(考察弱信号时收音机的接收能力。音量-标准输出。RF 信号-60dB(1MV、1KHZ、+22.5KHZ。固定频点于中端测量频率点，接收机调整接收在中端测量频率点，使输出为标准状态(视此时为 0dB。降低 RF 输出电平，使接收输出下降 3dB，此时的 RF 电平即为限幅灵敏度。3、频率响应(FREQUENCYRESPONE-3dB 频率响应(-3dBFREQUENCYRESPONE⑴ 在接收机的中端测量频率，标准测量条件下加上预加重进行测量，且高频信号发生器需外接音频信号源；⑵ 在 1KHz 调制频率时，调节音量控制器至输出达到标准参考输出功率 0.5W 作为参考 0dB；⑶ 缓慢减小外部调制频率直到输出下降 3dB，并记下此时的频率；⑷ 缓慢增大外部调制频率直到输出下降 3dB,同样记下此时的频率;⑸ 则所记录的频率分别为被测试机-3dB 点的频率范围的上下限。4、失真及过载失真(DISTORTION/RFOVERLOADDISTORTION⑴ 在接收机的中端测量频率点测量;⑵ 信号发生器设置为调制 1KHz、频偏 75KHz;⑶ 调节音量控制器至输出达到标准参考输出功率 0.5W(1.4V;⑷ 测量高频输入电平为 1mV(60dBuV 时的音频失真;⑸ 提高高频输入电平到 100mV(100dBuV,并重新调整音量电位器，使音频输出为标准输出功率 0.5W;⑹ 测定此时的音频过载失真(10%THD+N。5、IFFREQUENCY 中频抑制度(1 固定高频信号发生器为 98MHz,先测出此频点的 30dBS/N 限噪灵敏度。(2 然后将高频信号改为 10.7MHz,加强 RF 输出电平并微调 10.7MHz 频率是输出最大,失真最小,直至输出升回原始标准输出值。(3 微调后的频率为中频值,而 RF 输出信号在限噪灵敏度值上所增加的 dBu 差值为“中频抑制度”。6、IMAGEREJECTION(镜像抑制度6.1 定义:接收频点对 2 倍中频的抑制度6.2 测试条件:音量-标准输出,调制频率...
