风机安装施工组织设计

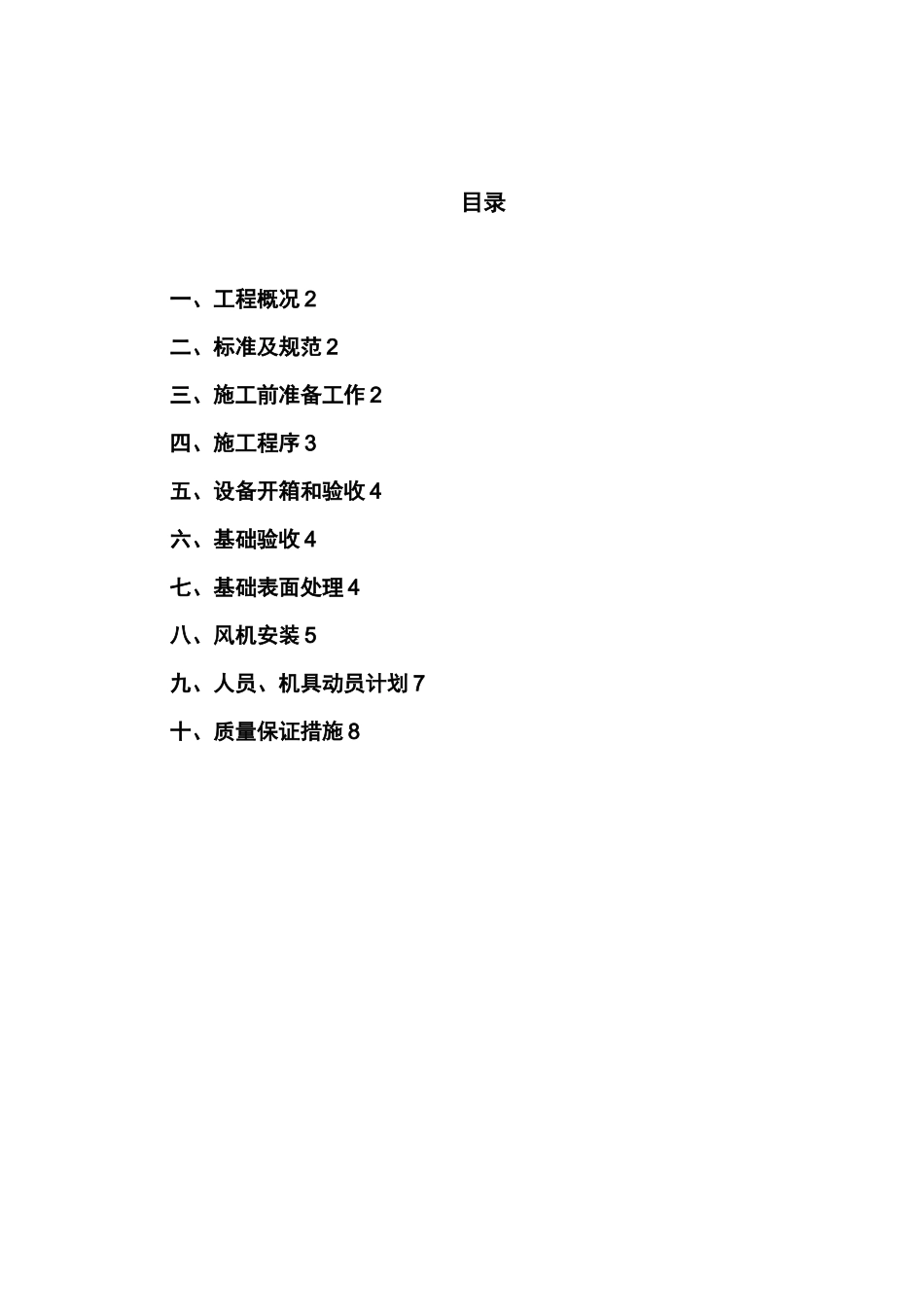

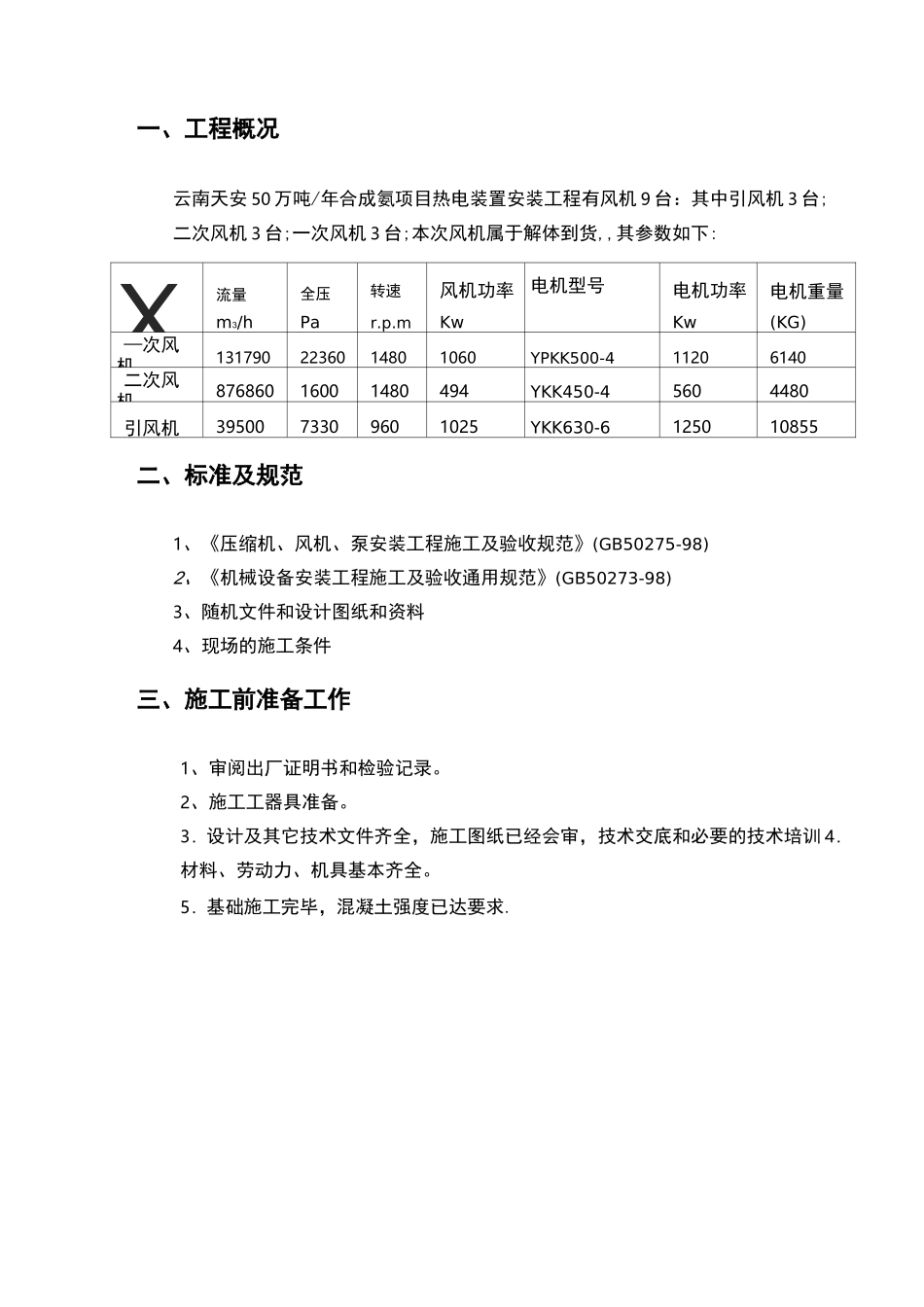

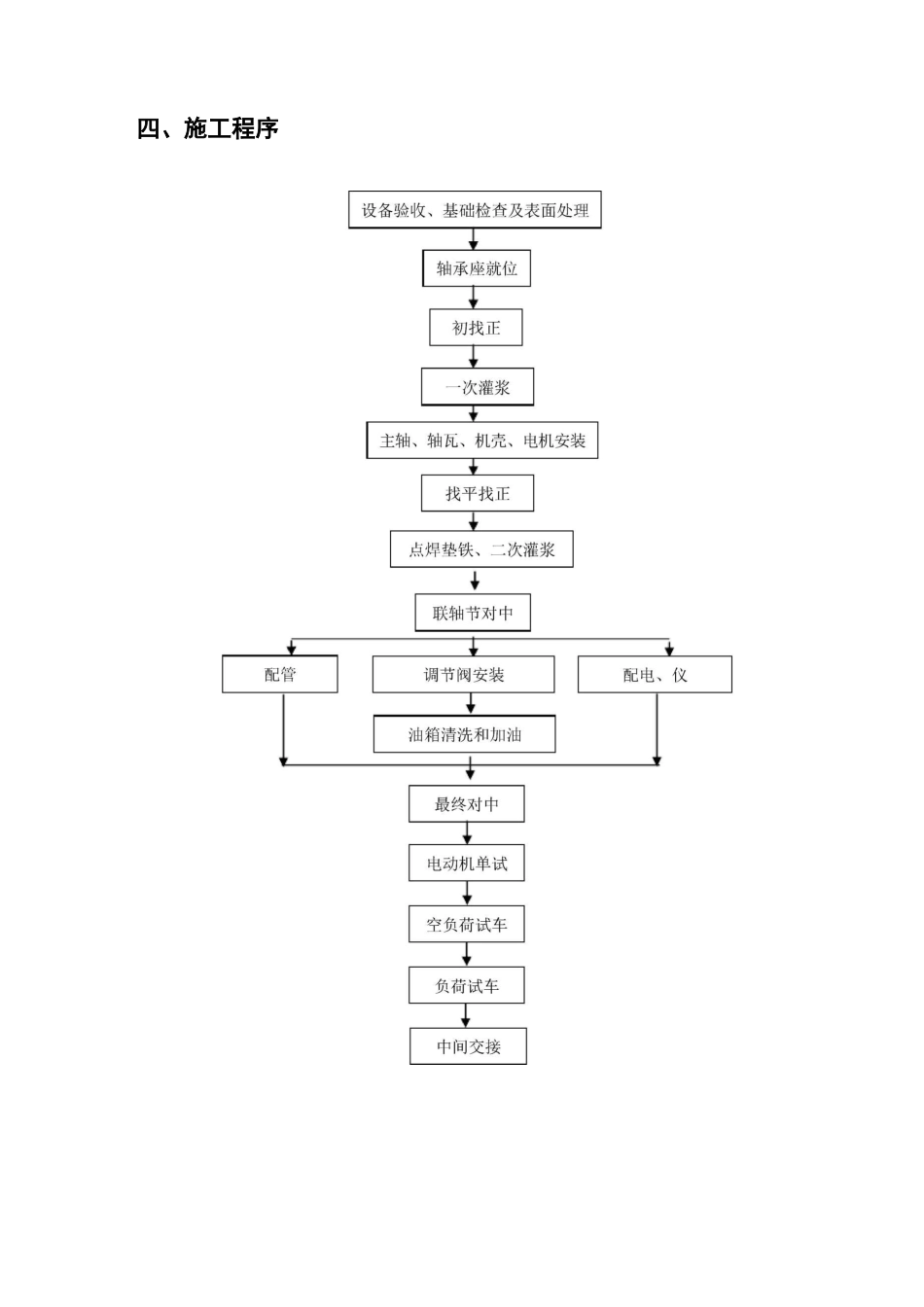

目录一、工程概况 2二、标准及规范 2三、施工前准备工作 2四、施工程序 3五、设备开箱和验收 4六、基础验收 4七、基础表面处理 4八、风机安装 5九、人员、机具动员计划 7十、质量保证措施 8一、工程概况云南天安 50 万吨/年合成氨项目热电装置安装工程有风机 9 台：其中引风机 3 台;二次风机 3 台;一次风机 3 台;本次风机属于解体到货,,其参数如下:X流量m3/h全压Pa转速r.p.m风机功率Kw电机型号电机功率Kw电机重量(KG)—次风机1317902236014801060YPKK500-411206140二次风机87686016001480494YKK450-45604480引风机3950073309601025YKK630-6125010855二、标准及规范1、《压缩机、风机、泵安装工程施工及验收规范》(GB50275-98)2、《机械设备安装工程施工及验收通用规范》(GB50273-98)3、随机文件和设计图纸和资料4、现场的施工条件三、施工前准备工作1、审阅出厂证明书和检验记录。2、施工工器具准备。3．设计及其它技术文件齐全，施工图纸已经会审，技术交底和必要的技术培训 4．材料、劳动力、机具基本齐全。5．基础施工完毕，混凝土强度已达要求.四、施工程序五、设备开箱和验收1、由甲方组织我方人员参加，清点随机出厂合格证明书、图纸及文件等技术资料。2、应按设备装箱单清点风机的零件部件和配套件并应齐全。3、应核对叶轮机壳和其它部位的主要安装尺寸并应与设计相符。4、风机进口和出口的方向或角度应与设计相符叶轮旋转方向和定子导流叶片的导流方向应符合设备技术文件的规定。5、风机外露部分各加工面应无锈蚀，转子的叶轮和轴颈齿轮的齿，面和齿轮轴的轴颈等主要零件部件的重要部位应无碰伤和明显的变形、是否缺陷和损坏、锈蚀等情况。6、移交后要妥善保管。六、基础验收安装施工前基础须经正式交接验收。基础施工队应提交质量合格证明书、测量记录及其它施工技术资料：1、基础移交时，应附有标高、外形尺寸、中心、测量记录和有关的技术资料。2、基础复测检查：a、外观检查，不应有裂纹、缝隙、孔洞、露筋等缺陷。b、基础中心、标高、水平度误差在允许范围内。c、地脚螺栓预留孔，预埋地脚螺栓应符合设计要求七、基础表面处理1、在地脚螺栓两侧及机座的立筋及纵向中心线部位或负荷集中的地方铲出垫铁位置，用铁水平检查垫铁的水平度。2、除垫铁位置外基础表面铲麻，以利二次灌浆结合良好。3、配置垫铁每组垫铁（包括一对斜垫铁）不得超过 4 块，如果基础标高过低，则应采用较厚垫铁或预埋垫铁，以减少垫铁块数...
