电脑桌面
添加小米粒文库到电脑桌面
安装后可以在桌面快捷访问

镀层性能检验标准

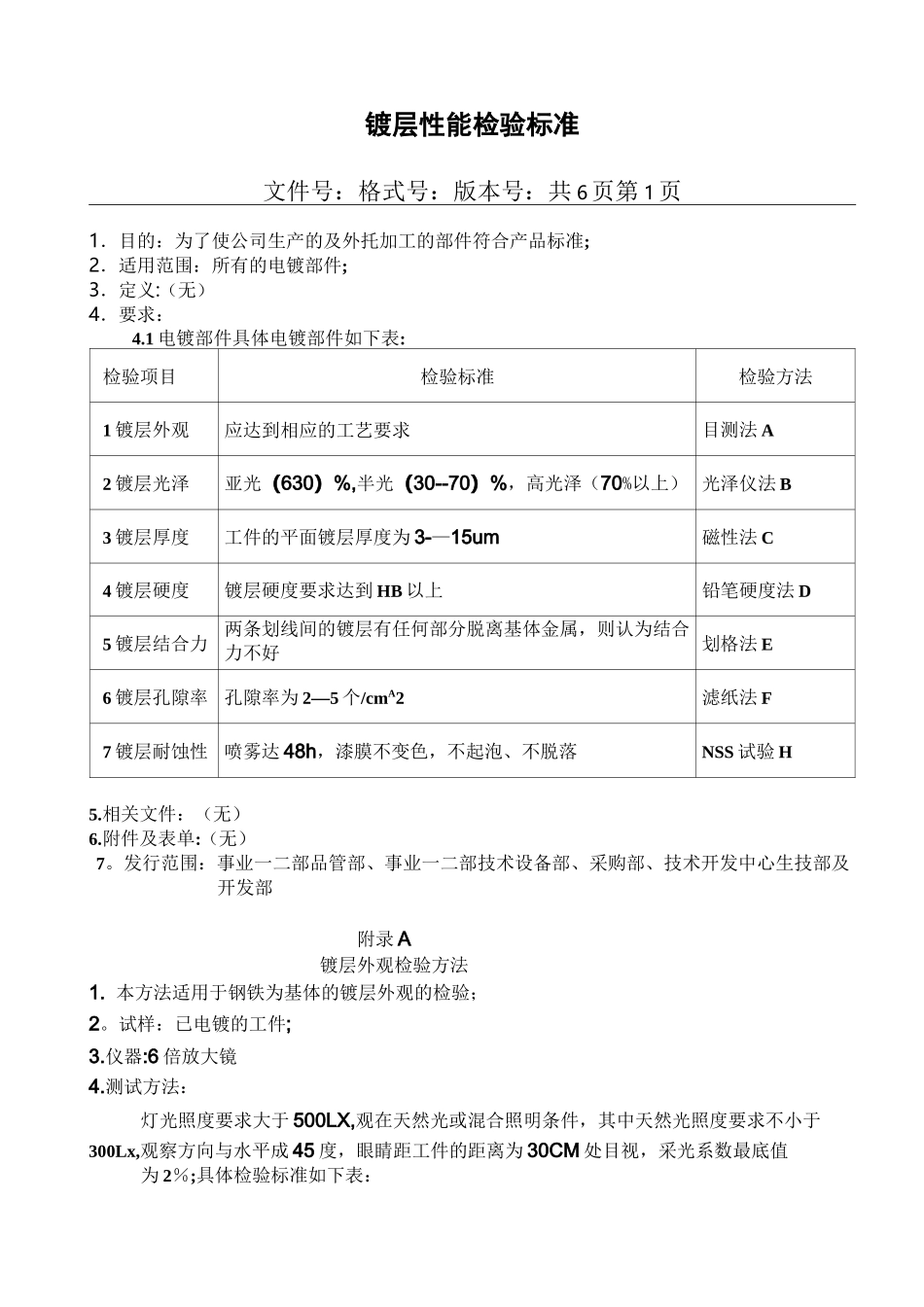

镀层性能检验标准_第1页
1/7

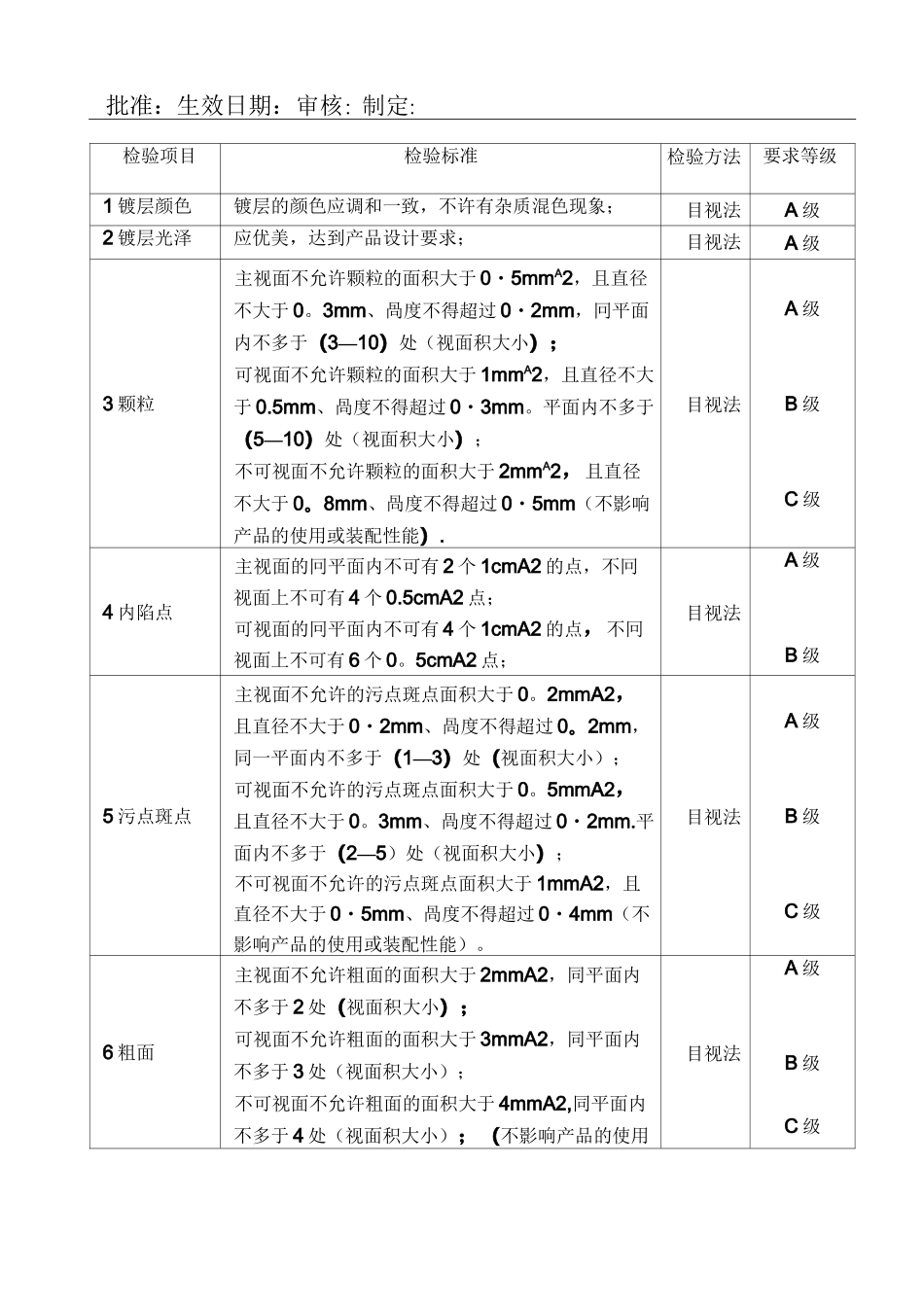

镀层性能检验标准_第2页
2/7

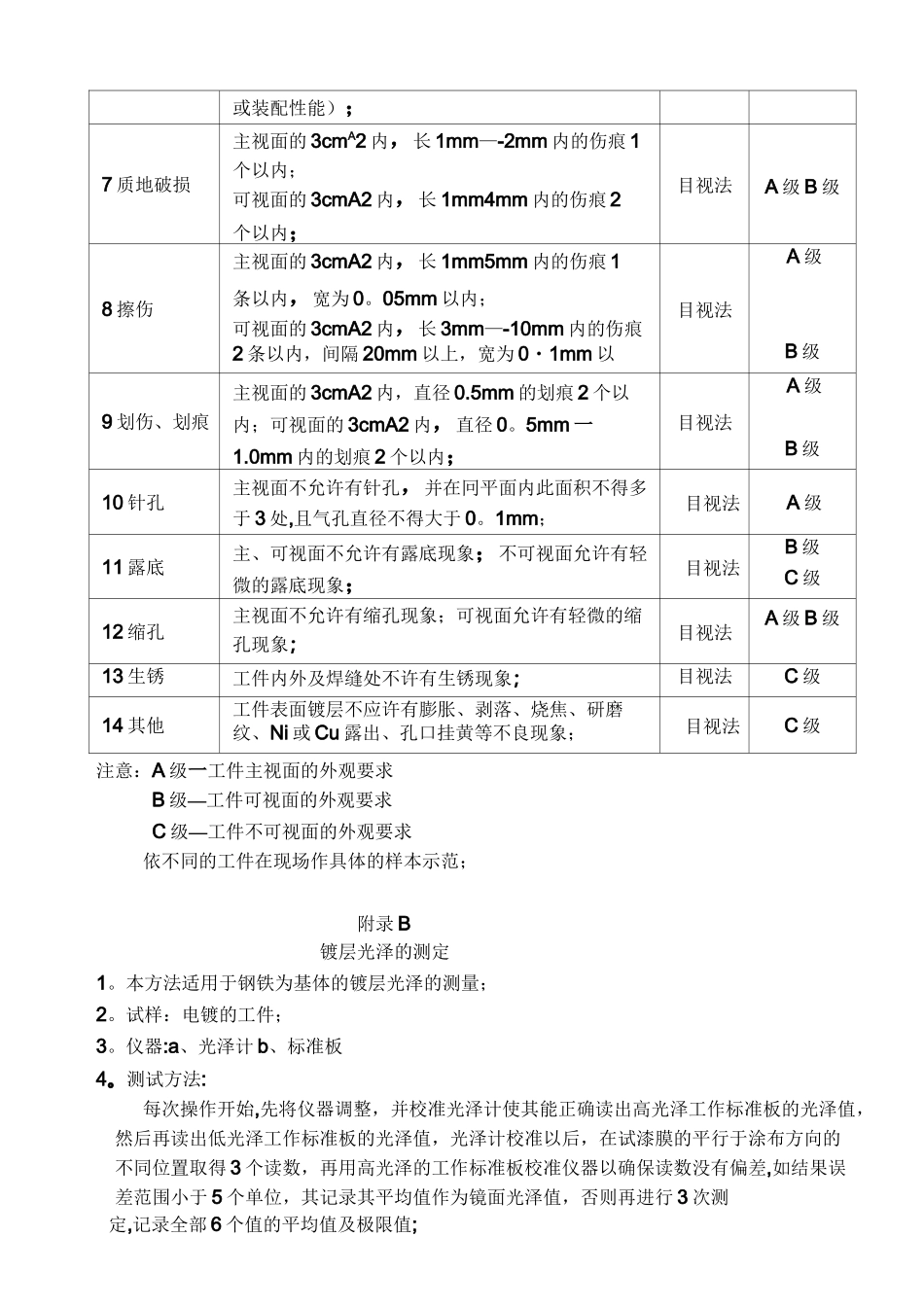

镀层性能检验标准_第3页
3/7
镀层性能检验标准文件号:格式号:版本号:共 6 页第 1 页1.目的:为了使公司生产的及外托加工的部件符合产品标准;2.适用范围:所有的电镀部件;3.定义:(无)4.要求:4.1 电镀部件具体电镀部件如下表:检验项目检验标准检验方法1 镀层外观应达到相应的工艺要求目测法 A2 镀层光泽亚光(630)%,半光(30--70)%,高光泽(70%以上) 光泽仪法 B3 镀层厚度工件的平面镀层厚度为 3-—15um磁性法 C4 镀层硬度镀层硬度要求达到 HB 以上铅笔硬度法 D5 镀层结合力两条划线间的镀层有任何部分脱离基体金属,则认为结合力不好划格法 E6 镀层孔隙率孔隙率为 2—5 个/cmA2滤纸法 F7 镀层耐蚀性喷雾达 48h,漆膜不变色,不起泡、不脱落NSS 试验 H5.相关文件:(无)6.附件及表单:(无)7。发行范围:事业一二部品管部、事业一二部技术设备部、采购部、技术开发中心生技部及开发部附录 A镀层外观检验方法1. 本方法适用于钢铁为基体的镀层外观的检验;2。试样:已电镀的工件;3.仪器:6 倍放大镜4.测试方法:灯光照度要求大于 500LX,观在天然光或混合照明条件,其中天然光照度要求不小于300Lx,观察方向与水平成 45 度,眼睛距工件的距离为 30CM 处目视,采光系数最底值为 2%;具体检验标准如下表:批准:生效日期:审核:制定:检验项目检验标准检验方法要求等级1 镀层颜色镀层的颜色应调和一致,不许有杂质混色现象;目视法A 级2 镀层光泽应优美,达到产品设计要求;目视法A 级3 颗粒主视面不允许颗粒的面积大于 0・5mmA2,且直径不大于 0。3mm、咼度不得超过 0・2mm,冋平面内不多于(3—10)处(视面积大小);可视面不允许颗粒的面积大于 1mmA2,且直径不大于 0.5mm、咼度不得超过 0・3mm。平面内不多于(5—10)处(视面积大小);不可视面不允许颗粒的面积大于 2mmA2,且直径不大于 0。8mm、咼度不得超过 0・5mm(不影响产品的使用或装配性能).目视法A 级B 级C 级4 内陷点主视面的冋平面内不可有 2 个 1cmA2 的点,不冋视面上不可有 4 个 0.5cmA2 点;可视面的冋平面内不可有 4 个 1cmA2 的点,不冋视面上不可有 6 个 0。5cmA2 点;目视法A 级B 级5 污点斑点主视面不允许的污点斑点面积大于 0。2mmA2,且直径不大于 0・2mm、咼度不得超过 0。2mm,同一平面内不多于(1—3)处(视面积大小);可视面不允许的污点斑点面积大于 0。5mmA2,且直径不大于 0。3mm、咼度不得超过...

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

镀层性能检验标准

确认删除?
VIP
微信客服
  • 扫码咨询
会员Q群
  • 会员专属群点击这里加入QQ群
客服邮箱
回到顶部
