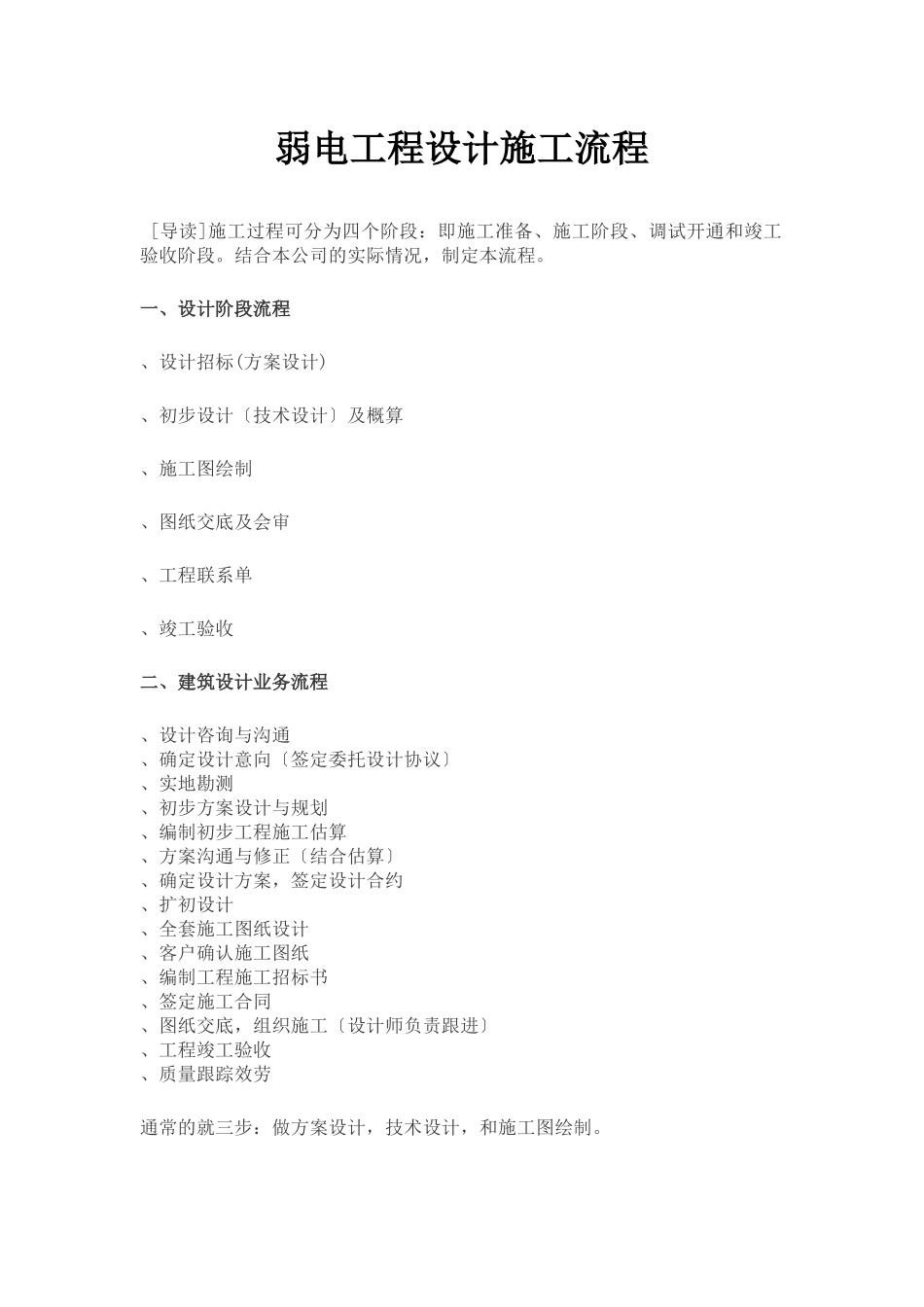

智能化设计施工流程_第1页
1/27

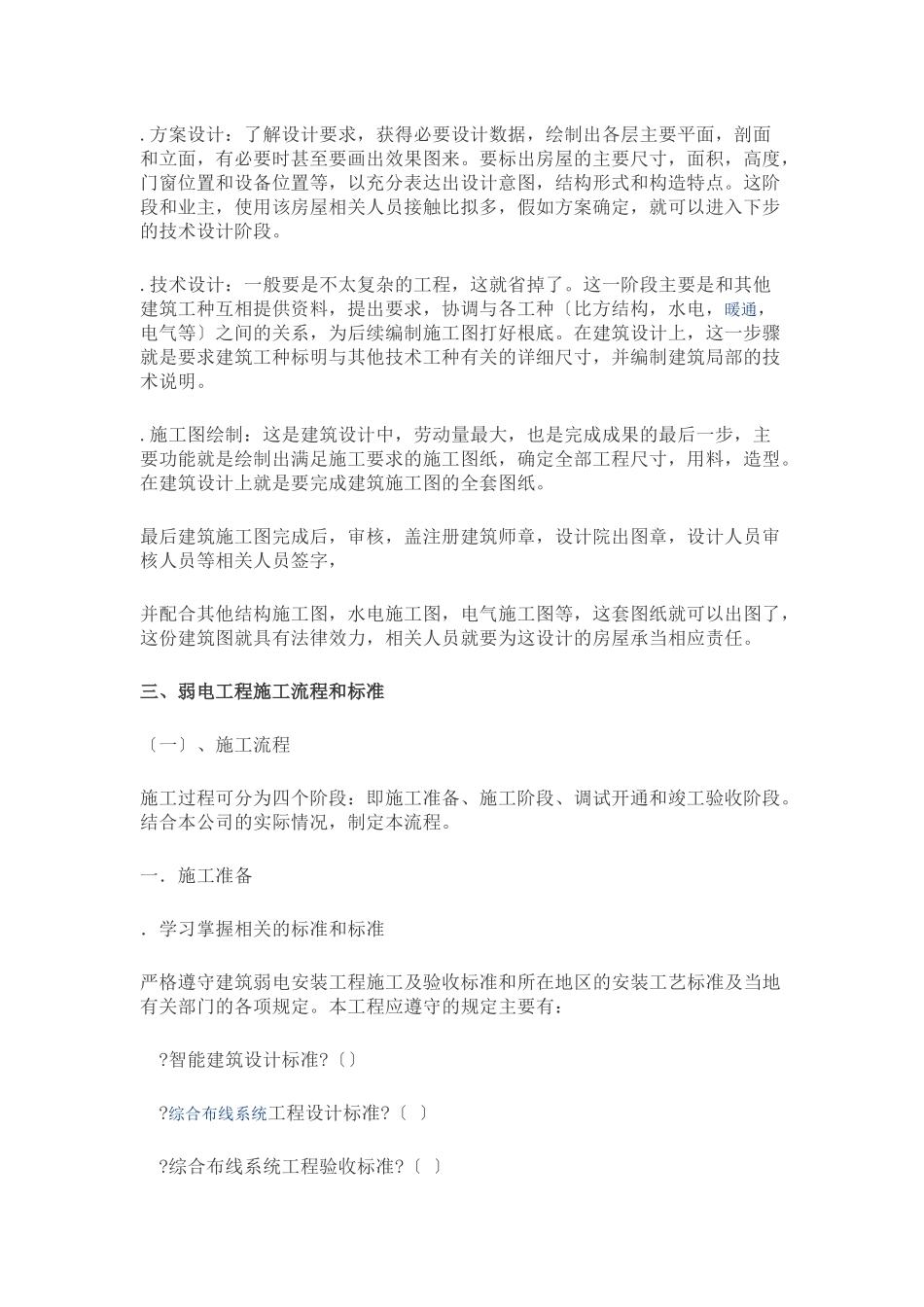

智能化设计施工流程_第2页
2/27

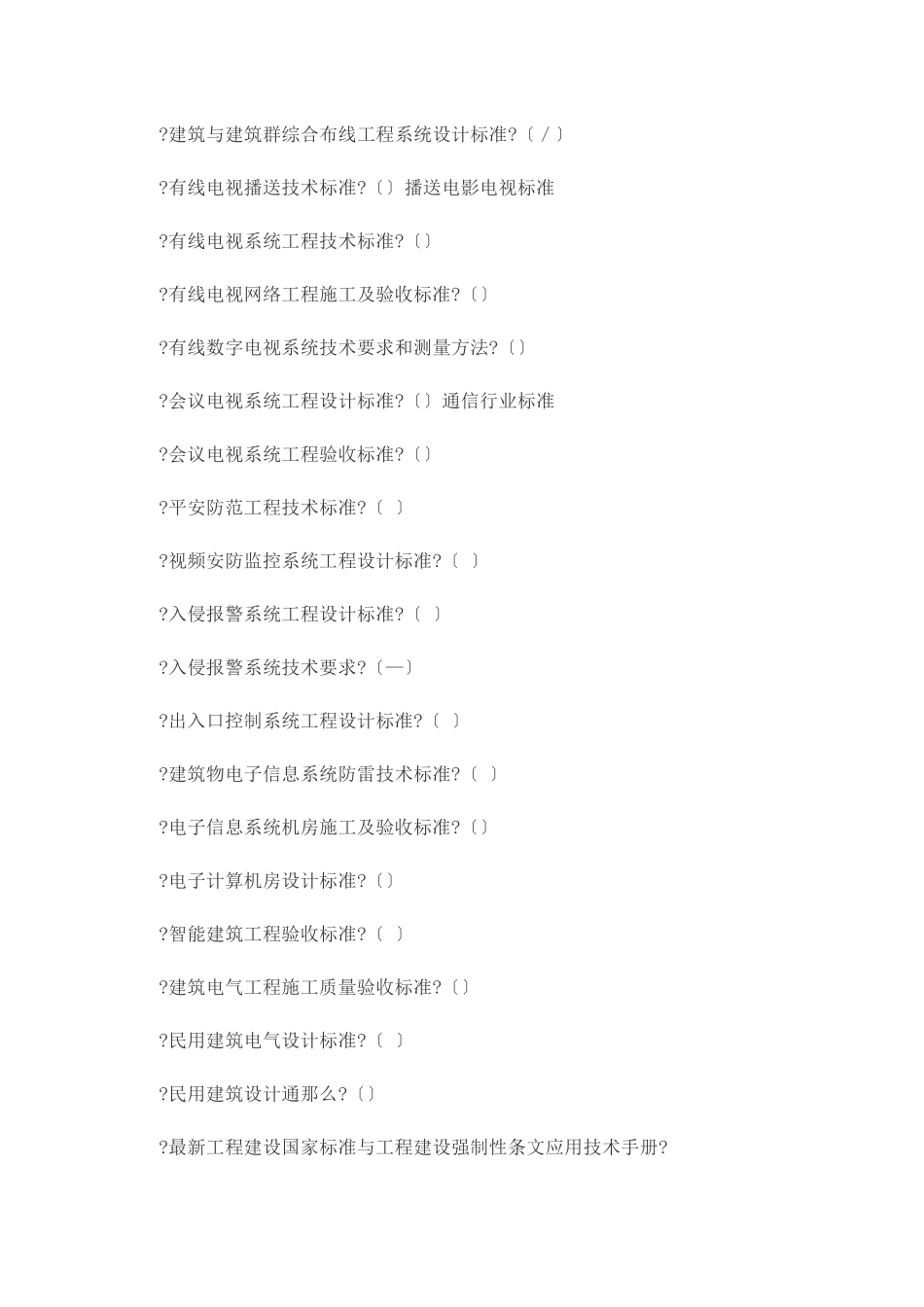

智能化设计施工流程_第3页
3/27
弱电工程设计施工流程 [导读]施工过程可分为四个阶段:即施工准备、施工阶段、调试开通和竣工验收阶段。结合本公司的实际情况,制定本流程。 一、设计阶段流程、设计招标(方案设计)、初步设计〔技术设计〕及概算、施工图绘制、图纸交底及会审、工程联系单、竣工验收二、建筑设计业务流程、设计咨询与沟通、确定设计意向〔签定委托设计协议〕、实地勘测、初步方案设计与规划、编制初步工程施工估算、方案沟通与修正〔结合估算〕、确定设计方案,签定设计合约、扩初设计、全套施工图纸设计、客户确认施工图纸、编制工程施工招标书、签定施工合同、图纸交底,组织施工〔设计师负责跟进〕、工程竣工验收、质量跟踪效劳通常的就三步:做方案设计,技术设计,和施工图绘制。.方案设计:了解设计要求,获得必要设计数据,绘制出各层主要平面,剖面和立面,有必要时甚至要画出效果图来。要标出房屋的主要尺寸,面积,高度,门窗位置和设备位置等,以充分表达出设计意图,结构形式和构造特点。这阶段和业主,使用该房屋相关人员接触比拟多,假如方案确定,就可以进入下步的技术设计阶段。.技术设计:一般要是不太复杂的工程,这就省掉了。这一阶段主要是和其他建筑工种互相提供资料,提出要求,协调与各工种〔比方结构,水电,暖通,电气等〕之间的关系,为后续编制施工图打好根底。在建筑设计上,这一步骤就是要求建筑工种标明与其他技术工种有关的详细尺寸,并编制建筑局部的技术说明。.施工图绘制:这是建筑设计中,劳动量最大,也是完成成果的最后一步,主要功能就是绘制出满足施工要求的施工图纸,确定全部工程尺寸,用料,造型。在建筑设计上就是要完成建筑施工图的全套图纸。最后建筑施工图完成后,审核,盖注册建筑师章,设计院出图章,设计人员审核人员等相关人员签字,并配合其他结构施工图,水电施工图,电气施工图等,这套图纸就可以出图了,这份建筑图就具有法律效力,相关人员就要为这设计的房屋承当相应责任。三、弱电工程施工流程和标准 〔一〕、施工流程施工过程可分为四个阶段:即施工准备、施工阶段、调试开通和竣工验收阶段。结合本公司的实际情况,制定本流程。一.施工准备.学习掌握相关的标准和标准严格遵守建筑弱电安装工程施工及验收标准和所在地区的安装工艺标准及当地有关部门的各项规定。本工程应遵守的规定主要有: ?智能建筑设计标准?〔〕 ?综合布线系统工程设计标准?〔 〕 ?综合布线系统工程验收标准?〔 〕 ?建筑...
