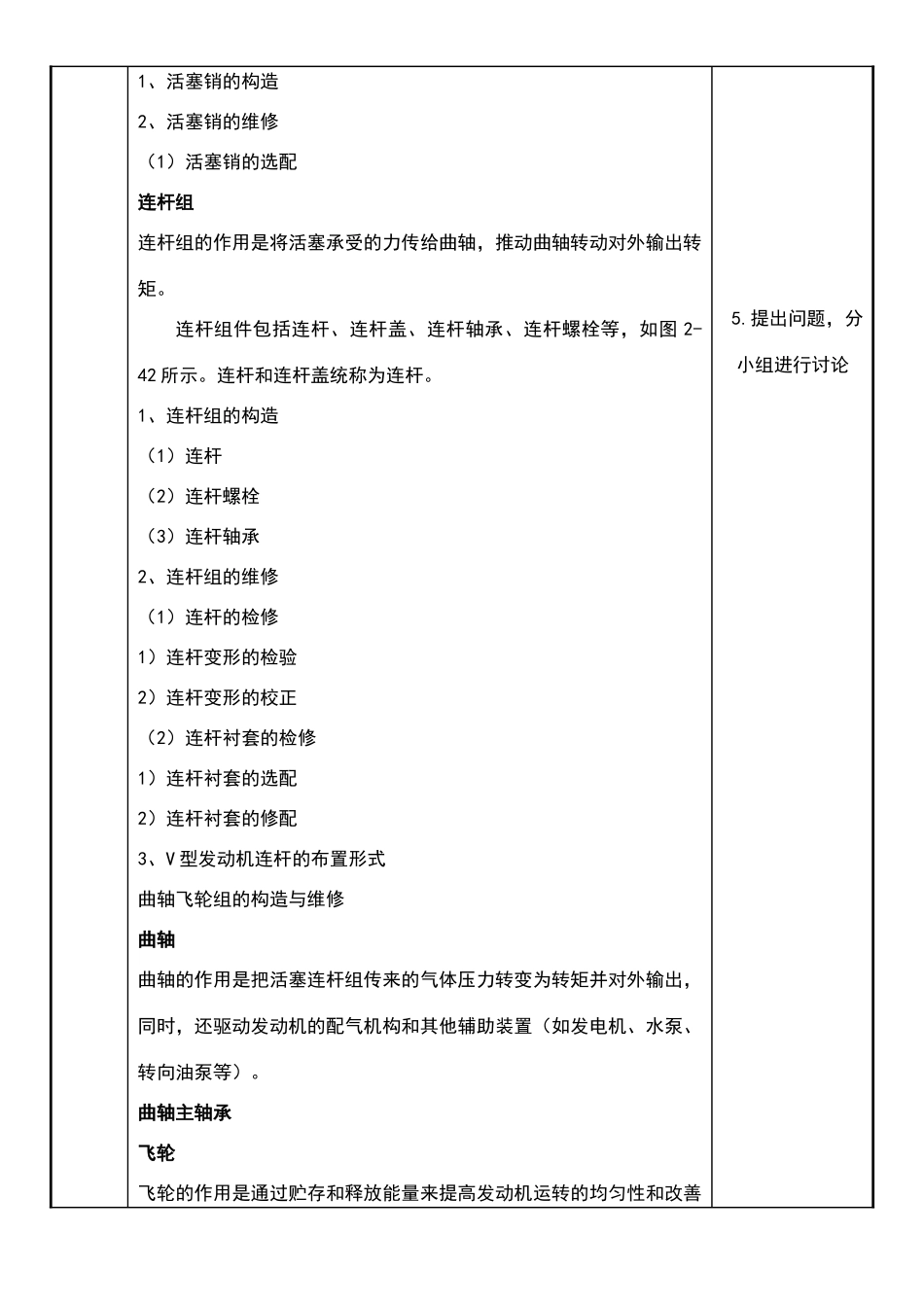

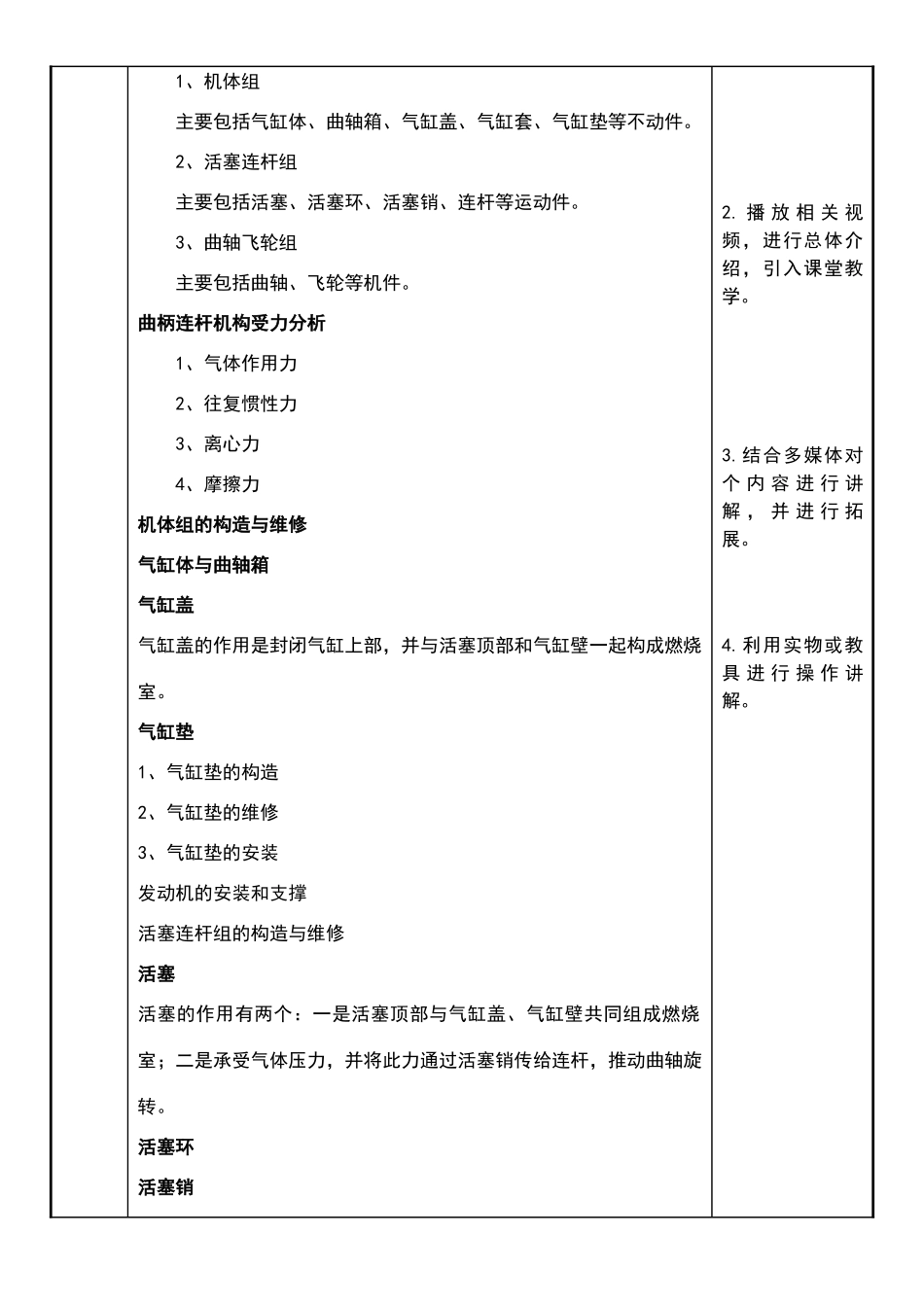

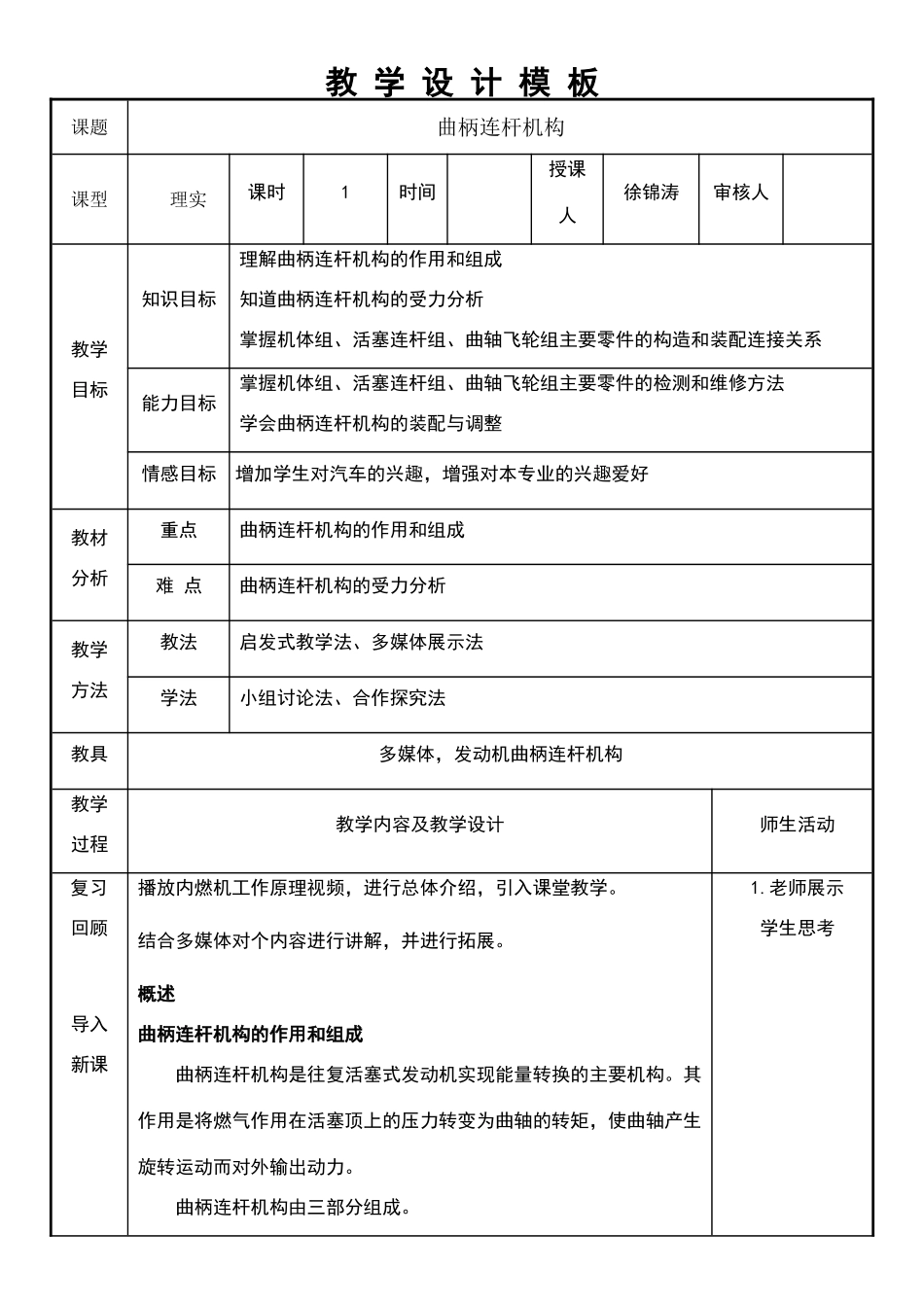

教 学 设 计 模 板课题曲柄连杆机构课型理实课时1时间授课人徐锦涛审核人教学目标知识目标理解曲柄连杆机构的作用和组成知道曲柄连杆机构的受力分析掌握机体组、活塞连杆组、曲轴飞轮组主要零件的构造和装配连接关系能力目标掌握机体组、活塞连杆组、曲轴飞轮组主要零件的检测和维修方法学会曲柄连杆机构的装配与调整情感目标增加学生对汽车的兴趣,增强对本专业的兴趣爱好教材分析重点曲柄连杆机构的作用和组成难 点曲柄连杆机构的受力分析教学方法教法启发式教学法、多媒体展示法学法小组讨论法、合作探究法教具多媒体,发动机曲柄连杆机构教学过程教学内容及教学设计 师生活动复习回顾导入新课播放内燃机工作原理视频,进行总体介绍,引入课堂教学。结合多媒体对个内容进行讲解,并进行拓展。概述曲柄连杆机构的作用和组成曲柄连杆机构是往复活塞式发动机实现能量转换的主要机构。其作用是将燃气作用在活塞顶上的压力转变为曲轴的转矩,使曲轴产生旋转运动而对外输出动力。曲柄连杆机构由三部分组成。1.老师展示学生思考1、机体组主要包括气缸体、曲轴箱、气缸盖、气缸套、气缸垫等不动件。2、活塞连杆组主要包括活塞、活塞环、活塞销、连杆等运动件。3、曲轴飞轮组主要包括曲轴、飞轮等机件。曲柄连杆机构受力分析1、气体作用力2、往复惯性力3、离心力4、摩擦力机体组的构造与维修气缸体与曲轴箱气缸盖气缸盖的作用是封闭气缸上部,并与活塞顶部和气缸壁一起构成燃烧室。气缸垫1、气缸垫的构造2、气缸垫的维修3、气缸垫的安装发动机的安装和支撑活塞连杆组的构造与维修活塞活塞的作用有两个:一是活塞顶部与气缸盖、气缸壁共同组成燃烧室;二是承受气体压力,并将此力通过活塞销传给连杆,推动曲轴旋转。活塞环活塞销2. 播 放 相 关 视频,进行总体介绍,引入课堂教学。3.结合多媒体对个 内 容 进 行 讲解 , 并 进 行 拓展。4.利用实物或教具 进 行 操 作 讲解。1、活塞销的构造2、活塞销的维修(1)活塞销的选配连杆组连杆组的作用是将活塞承受的力传给曲轴,推动曲轴转动对外输出转矩。连杆组件包括连杆、连杆盖、连杆轴承、连杆螺栓等,如图 2-42 所示。连杆和连杆盖统称为连杆。1、连杆组的构造(1)连杆(2)连杆螺栓(3)连杆轴承2、连杆组的维修(1)连杆的检修1)连杆变形的检验2)连杆变形的校正(2)连杆衬套的检修1)连杆衬套的选配2)连杆衬套的修配3、V 型发动机连杆的布置形式曲轴飞轮组的构造与...
