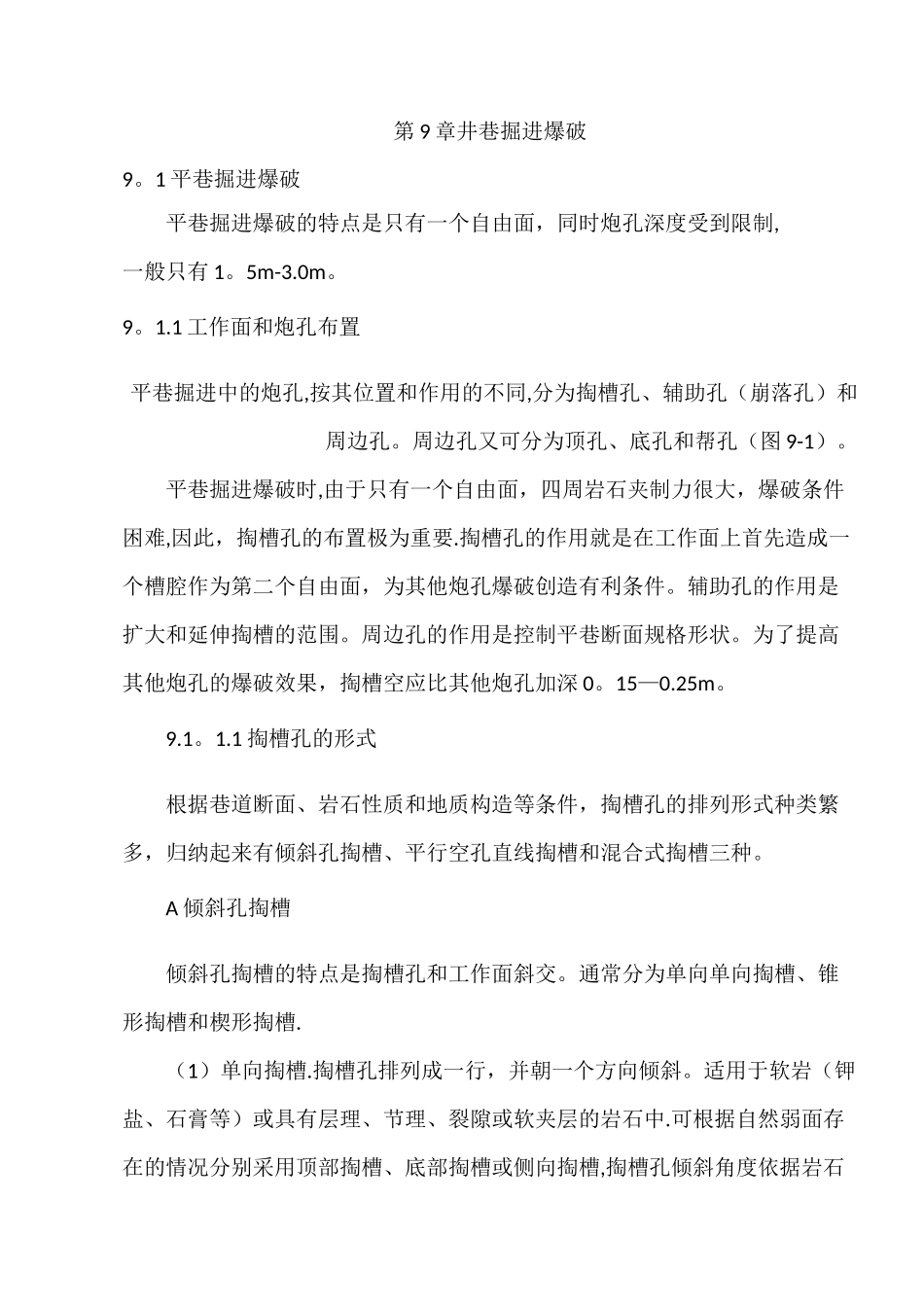

第 9 章井巷掘进爆破9。1 平巷掘进爆破平巷掘进爆破的特点是只有一个自由面，同时炮孔深度受到限制,一般只有 1。5m-3.0m。9。1.1 工作面和炮孔布置平巷掘进中的炮孔,按其位置和作用的不同,分为掏槽孔、辅助孔（崩落孔）和周边孔。周边孔又可分为顶孔、底孔和帮孔（图 9-1）。平巷掘进爆破时,由于只有一个自由面，四周岩石夹制力很大，爆破条件困难,因此，掏槽孔的布置极为重要.掏槽孔的作用就是在工作面上首先造成一个槽腔作为第二个自由面，为其他炮孔爆破创造有利条件。辅助孔的作用是扩大和延伸掏槽的范围。周边孔的作用是控制平巷断面规格形状。为了提高其他炮孔的爆破效果，掏槽空应比其他炮孔加深 0。15—0.25m。9.1。1.1 掏槽孔的形式根据巷道断面、岩石性质和地质构造等条件，掏槽孔的排列形式种类繁多，归纳起来有倾斜孔掏槽、平行空孔直线掏槽和混合式掏槽三种。A 倾斜孔掏槽倾斜孔掏槽的特点是掏槽孔和工作面斜交。通常分为单向单向掏槽、锥形掏槽和楔形掏槽.（1）单向掏槽.掏槽孔排列成一行，并朝一个方向倾斜。适用于软岩（钾盐、石膏等）或具有层理、节理、裂隙或软夹层的岩石中.可根据自然弱面存在的情况分别采用顶部掏槽、底部掏槽或侧向掏槽,掏槽孔倾斜角度依据岩石可爆性不同，取 50°—70°。与此相邻的第二排孔也要作适当的倾斜，如图9—2 所示.（2）锥形掏槽.各掏槽孔以同等角度向工作面中心轴线倾斜,孔底趋于集中，但互相不贯通,爆破后形成锥形槽（见图 9-3）。掏槽孔有关参数视岩石性质而定，施工中可参考表 9-1 选取。表中参数使用于孔深在 2m 以内的浅孔爆破。表 9—1 锥形掏槽主要参数岩石坚固性系数 f炮孔倾角/（°）相邻炮孔间隔/m孔口间隔孔底间隔2-675—701。00—0。90.46-870-680.9-0.850o38—1068—650。85—0.80.210-1365—630o8—0.70o213—1663—600.7—0.60o1516—1860—580o6—0.50o118—2058-550.5-0o40.1（3）楔形掏槽.楔形掏槽通常由两排或两排以上的相对称的倾斜炮孔组成，爆破后形成楔形槽。前者称为单楔形掏槽（简称楔形掏槽），后者称为双楔形（多楔形）掏槽。楔形掏槽又有垂直楔形掏槽和水平楔形掏槽之分（见图 9-4）。楔形掏槽中，每对掏槽眼间距为 0。2—0。6m,孔底间距为 0。1—0。2m。掏槽孔与工作面夹角为 55°—75°。当岩石在中硬以上,断面大于 4时，可采用表 9—2 所列的参数。当岩石更为坚硬时，宜采用双楔形掏槽。平行空孔直线掏槽与楔形掏槽（倾斜掏槽）的爆破...
