GE系统 PLC通讯

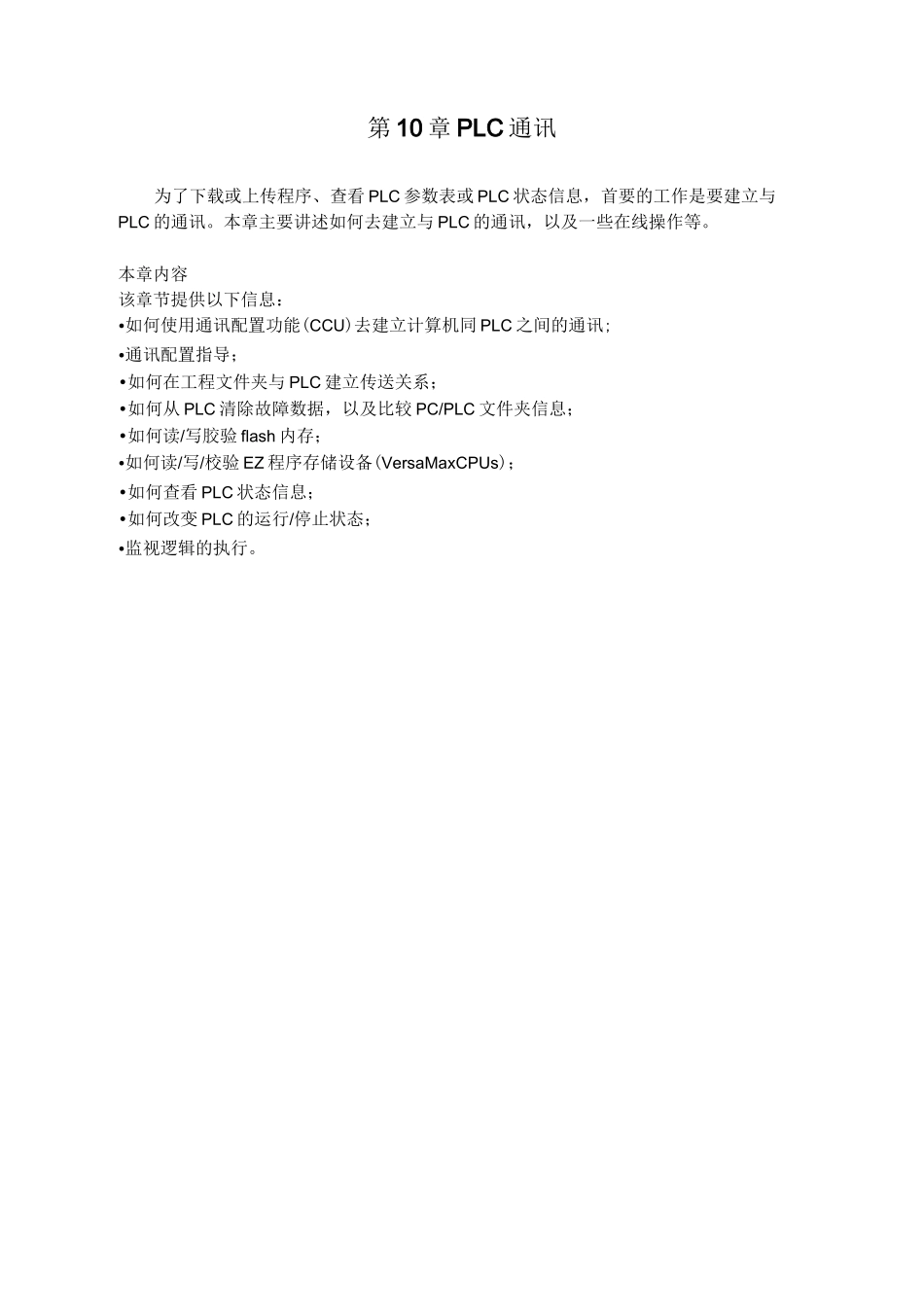

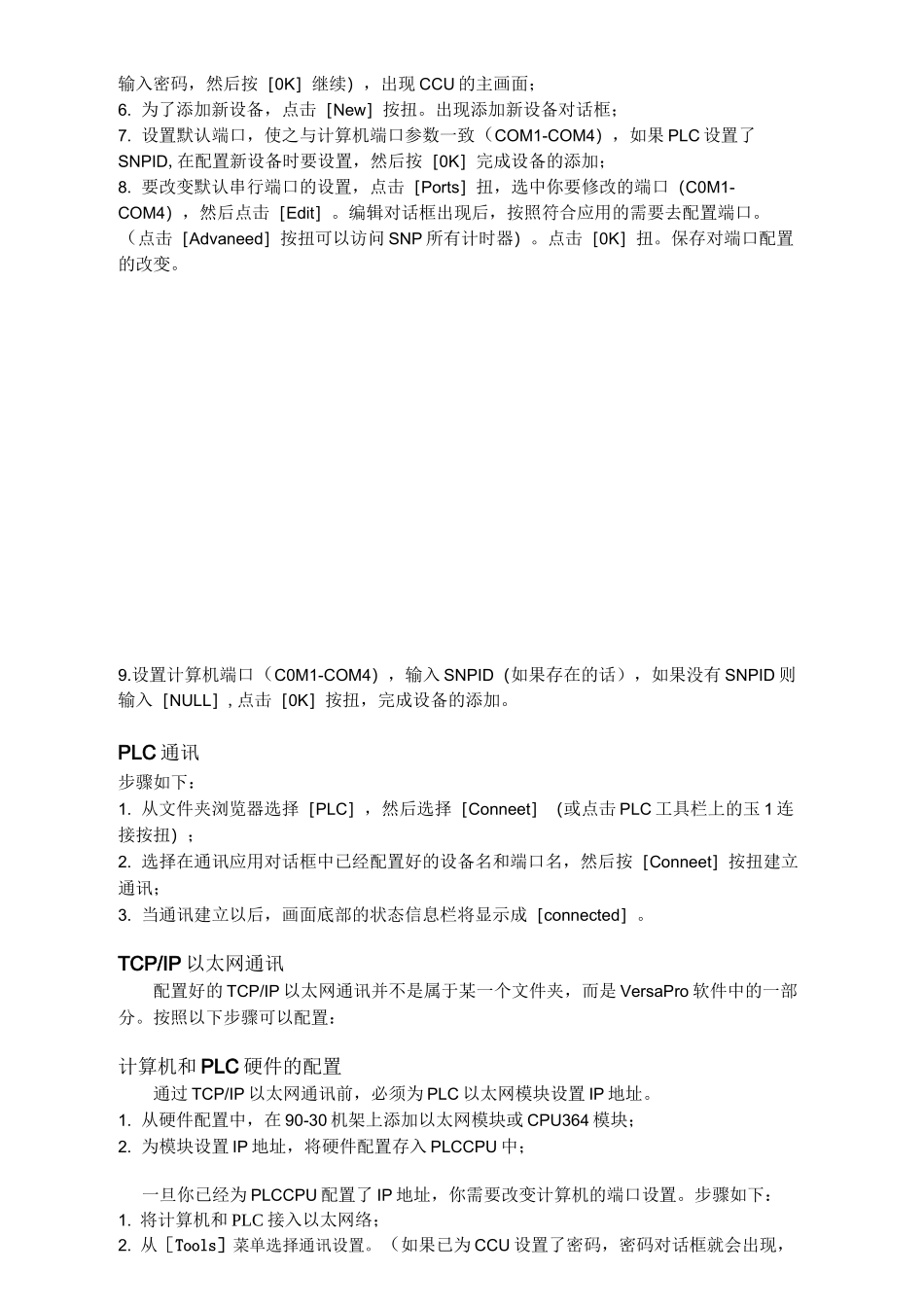

第 10 章 PLC 通讯为了下载或上传程序、查看 PLC 参数表或 PLC 状态信息，首要的工作是要建立与PLC 的通讯。本章主要讲述如何去建立与 PLC 的通讯，以及一些在线操作等。本章内容该章节提供以下信息：•如何使用通讯配置功能(CCU)去建立计算机同 PLC 之间的通讯;•通讯配置指导；•如何在工程文件夹与 PLC 建立传送关系；•如何从 PLC 清除故障数据，以及比较 PC/PLC 文件夹信息；•如何读/写胶验 flash 内存；•如何读/写/校验 EZ 程序存储设备(VersaMaxCPUs)；•如何查看 PLC 状态信息；•如何改变 PLC 的运行/停止状态；•监视逻辑的执行。连接到 PLC根据 PLC 的功能，你可以通过串行通讯或以太网连接到 PLC 设备。连接工作主要是定义设备名称、选择一个通讯端口。成功的连接需要设备定义，定义内容包括：默认的PC 通讯口，目标 PLC 设备类型，PLCSNP 地址和 PLCIP 地址。端口定义主要用于初始化同 PLC 的通讯。这一节对几种连接 PLC 的方式做了说明：串口通讯（点-点）、串口通讯（多-点）和 Modem 连接，以及 TCP/IP 以太网通讯。串行通讯（点-点）与 PLC 的最简单的通讯方式是 SNP 直接连接（点-点）。为了使 SNP 直连更加容易，软件提供一个已经配置好的设备名称'DEFAULT'，该设备名称使用 PC 机的 COM1 通讯口，默认通讯端口参数是：19200,奇校验，1 位停止位。按照以下操作可以通过 COM1 口建立与设备的通讯：1. 通讯电缆连接；2. 从菜单［PLC］并选择连接，即出现连接对话框。这一对话框用于选择设备和端口，开始同 PLC 的通讯。3.选择设备"DEFAULT"和端口"COM1"。点击连接按扭，建立通讯。多-点通讯和 Modem 通讯如果设备没有被定义成多-点或 Modem 通讯，或者 PLC 硬件配置没有被设置成支持这些通讯方式时，按以下步骤操作：计算机与 PLC 的连接电缆根据应用的不同而不同。具体电缆和连接器请查看附录。设备和 PLCCPU 的配置按照以下操作可以改变默认通讯口的通讯参数，或设置 SNPID。默认参数（19200,奇校验,8 位数据位，1 位停止位）：1. 启动硬件配置（HWC）并双击 PLCCPU；2. 从参数对话框中点击设置扭；3. 改变串行通讯口的设置，以及 SNPID 然后点击 OK 按扭；4. 将硬件配置的改变存入 PLC。一旦改变了 PLCCPU 的 SNP 默认设置，你就必须还得改变计算机的通讯配置参数；5. 从［Tools］菜单中选择通讯设置。（如果已为 CCU 设置了...
