通信工程现场检查表及流程

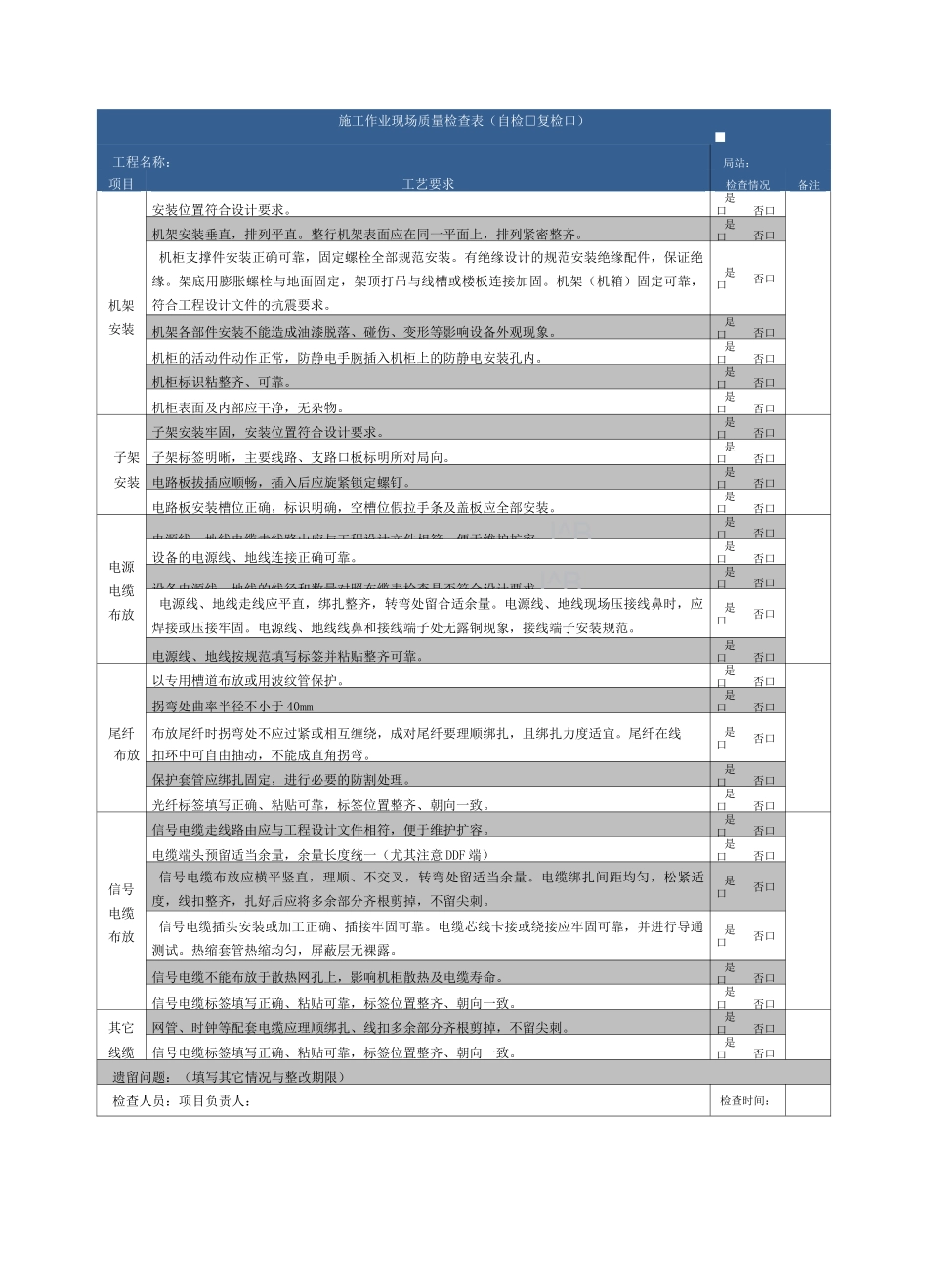

通信工程现场检查表及流程_第1页
1/18

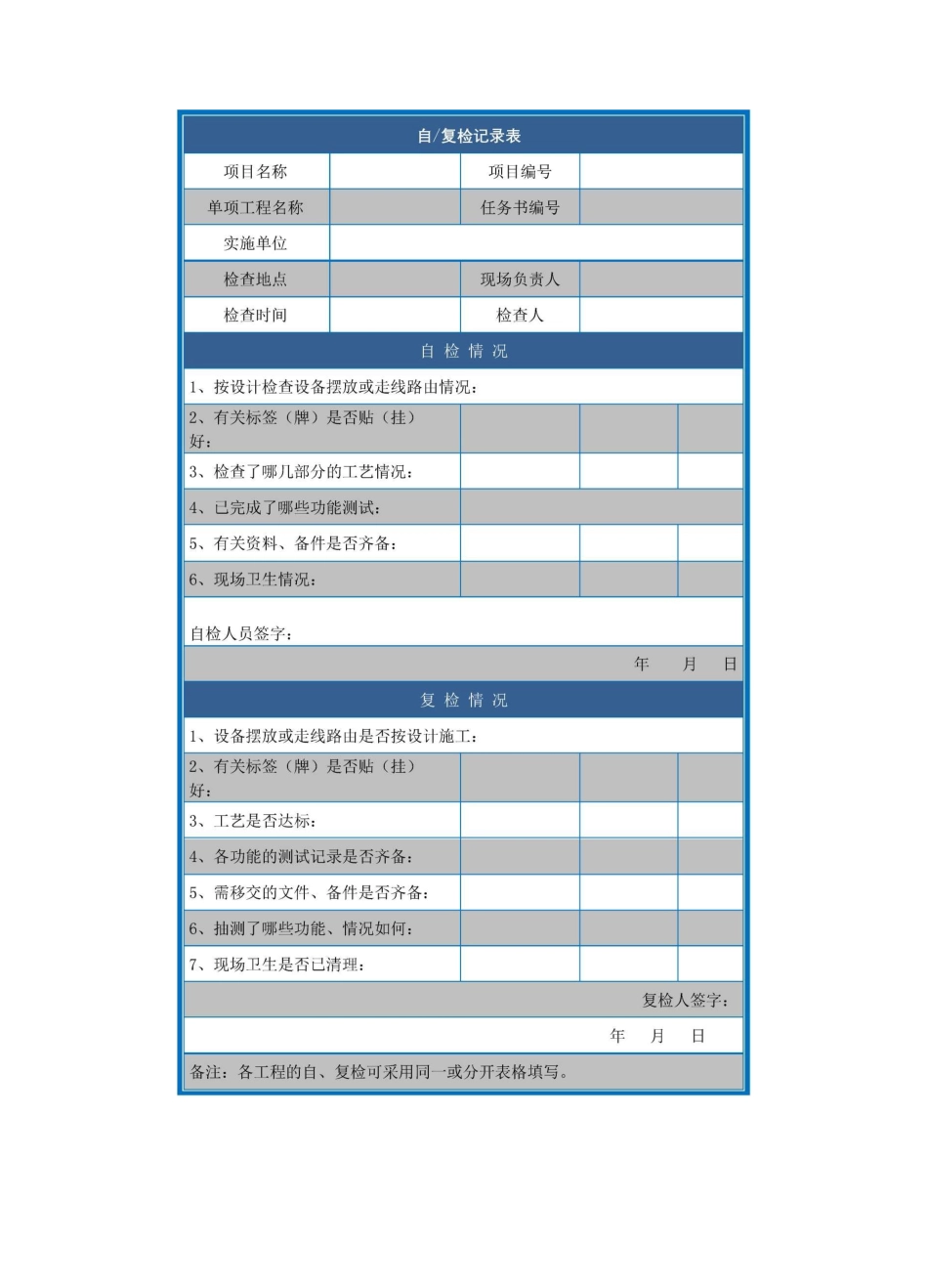

通信工程现场检查表及流程_第2页
2/18

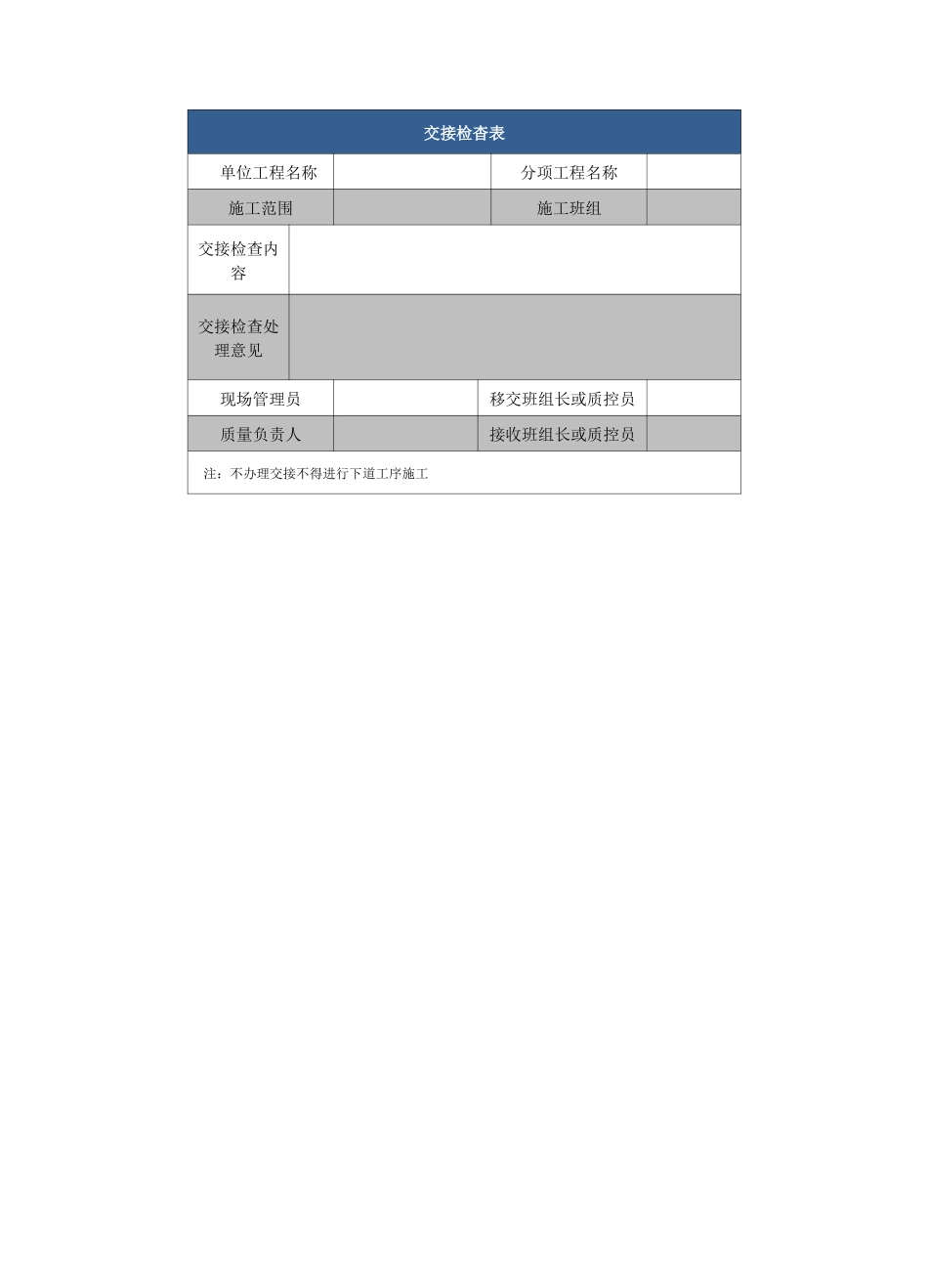

通信工程现场检查表及流程_第3页
3/18
施工作业现场质量检查表(自检□复检口)■工程名称:局站:项目工艺要求检查情况备注安装位置符合设计要求。是口否口机架安装垂直,排列平直。整行机架表面应在同一平面上,排列紧密整齐。是口否口机架安装机柜支撑件安装正确可靠,固定螺栓全部规范安装。有绝缘设计的规范安装绝缘配件,保证绝缘。架底用膨胀螺栓与地面固定,架顶打吊与线槽或楼板连接加固。机架(机箱)固定可靠,符合工程设计文件的抗震要求。是口否口机架各部件安装不能造成油漆脱落、碰伤、变形等影响设备外观现象。是口否口机柜的活动件动作正常,防静电手腕插入机柜上的防静电安装孔内。是口否口机柜标识粘整齐、可靠。是口否口机柜表面及内部应干净,无杂物。是口否口子架安装牢固,安装位置符合设计要求。是口否口子架子架标签明晰,主要线路、支路口板标明所对局向。是口否口安装电路板拔插应顺畅,插入后应旋紧锁定螺钉。是口否口电路板安装槽位正确,标识明确,空槽位假拉手条及盖板应全部安装。是口否口电源线、地线电缆走线路由应与工程设计文件相符,便于维护扩容。|^B是口否口电源电缆布放设备的电源线、地线连接正确可靠。是口否口设备电源线、地线的线径和数量对照布缆表检查是否符合设计要求I^B是口否口电源线、地线走线应平直,绑扎整齐,转弯处留合适余量。电源线、地线现场压接线鼻时,应焊接或压接牢固。电源线、地线线鼻和接线端子处无露铜现象,接线端子安装规范。是口否口电源线、地线按规范填写标签并粘贴整齐可靠。是口否口以专用槽道布放或用波纹管保护。是口否口拐弯处曲率半径不小于 40mm是口否口尾纤布放尾纤时拐弯处不应过紧或相互缠绕,成对尾纤要理顺绑扎,且绑扎力度适宜。尾纤在线是口否口布放扣环中可自由抽动,不能成直角拐弯。保护套管应绑扎固定,进行必要的防割处理。是口否口光纤标签填写正确、粘贴可靠,标签位置整齐、朝向一致。是口否口信号电缆走线路由应与工程设计文件相符,便于维护扩容。是口否口电缆端头预留适当余量,余量长度统一(尤其注意 DDF 端)是口否口信号电缆布放信号电缆布放应横平竖直,理顺、不交叉,转弯处留适当余量。电缆绑扎间距均匀,松紧适度,线扣整齐,扎好后应将多余部分齐根剪掉,不留尖刺。是口否口信号电缆插头安装或加工正确、插接牢固可靠。电缆芯线卡接或绕接应牢固可靠,并进行导通测试。热缩套管热缩均匀,屏蔽层无裸露。是口否口信号电缆不能布放于散热网孔上,影响机柜散热及电缆寿命。是...
