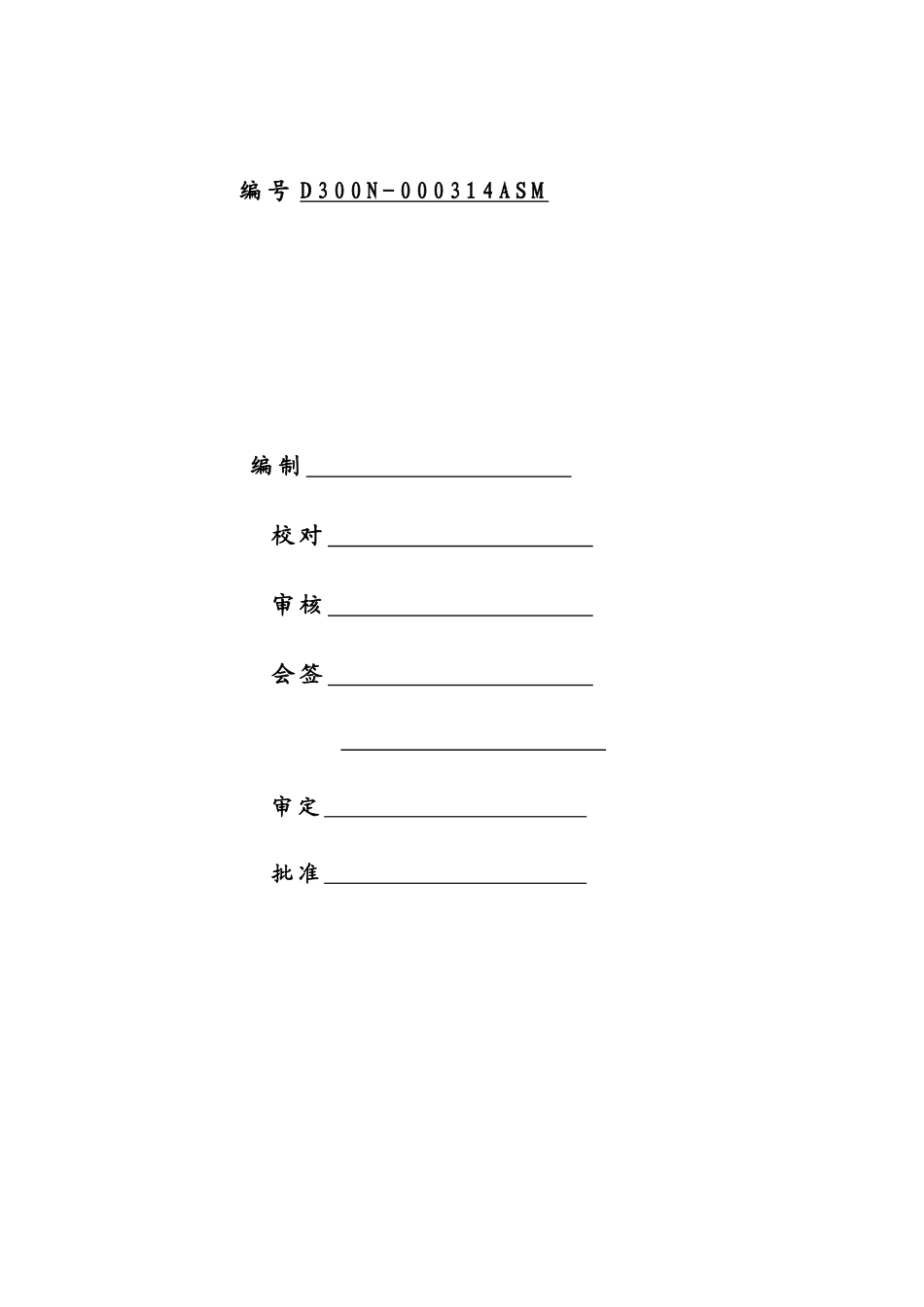

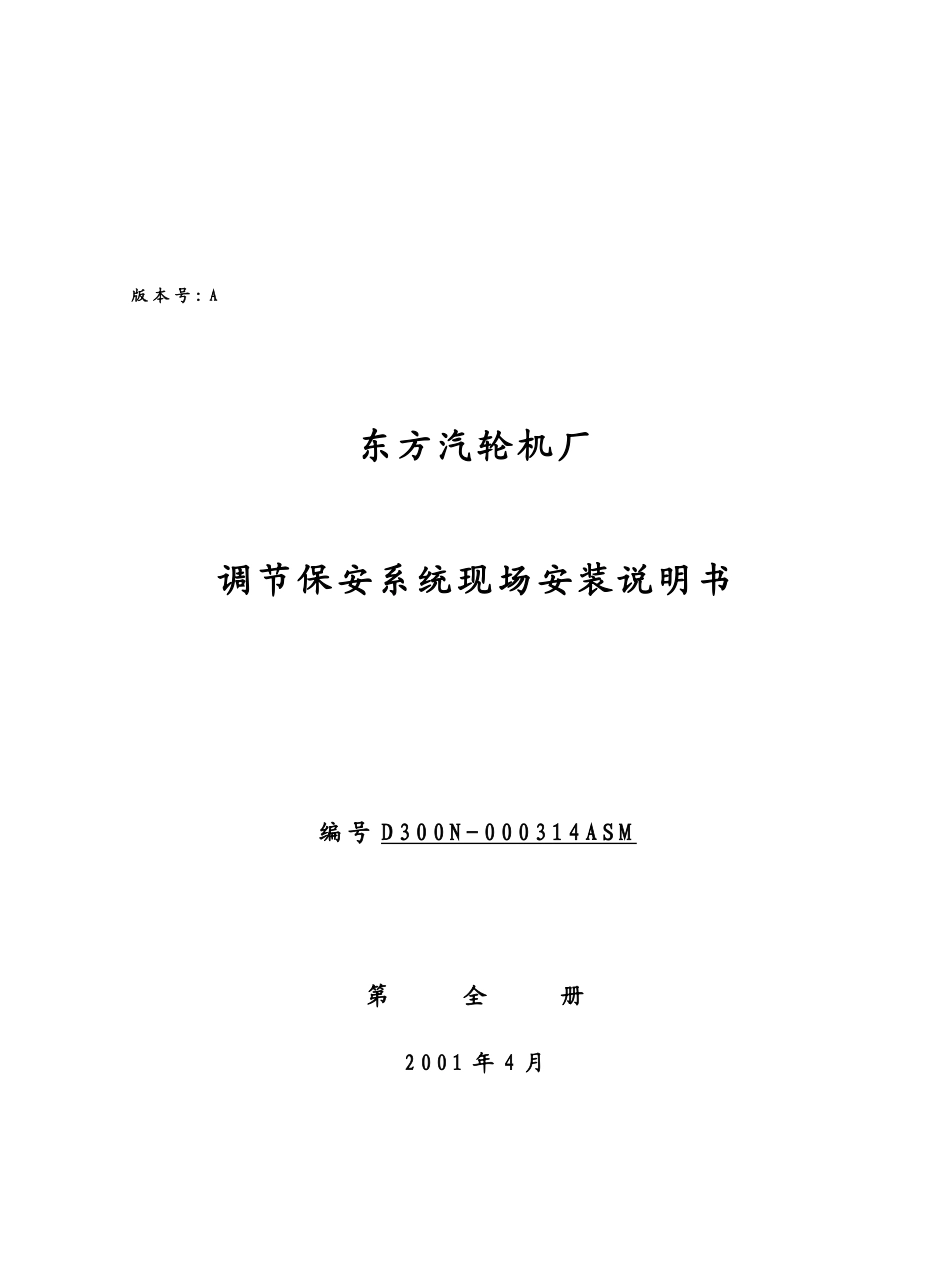

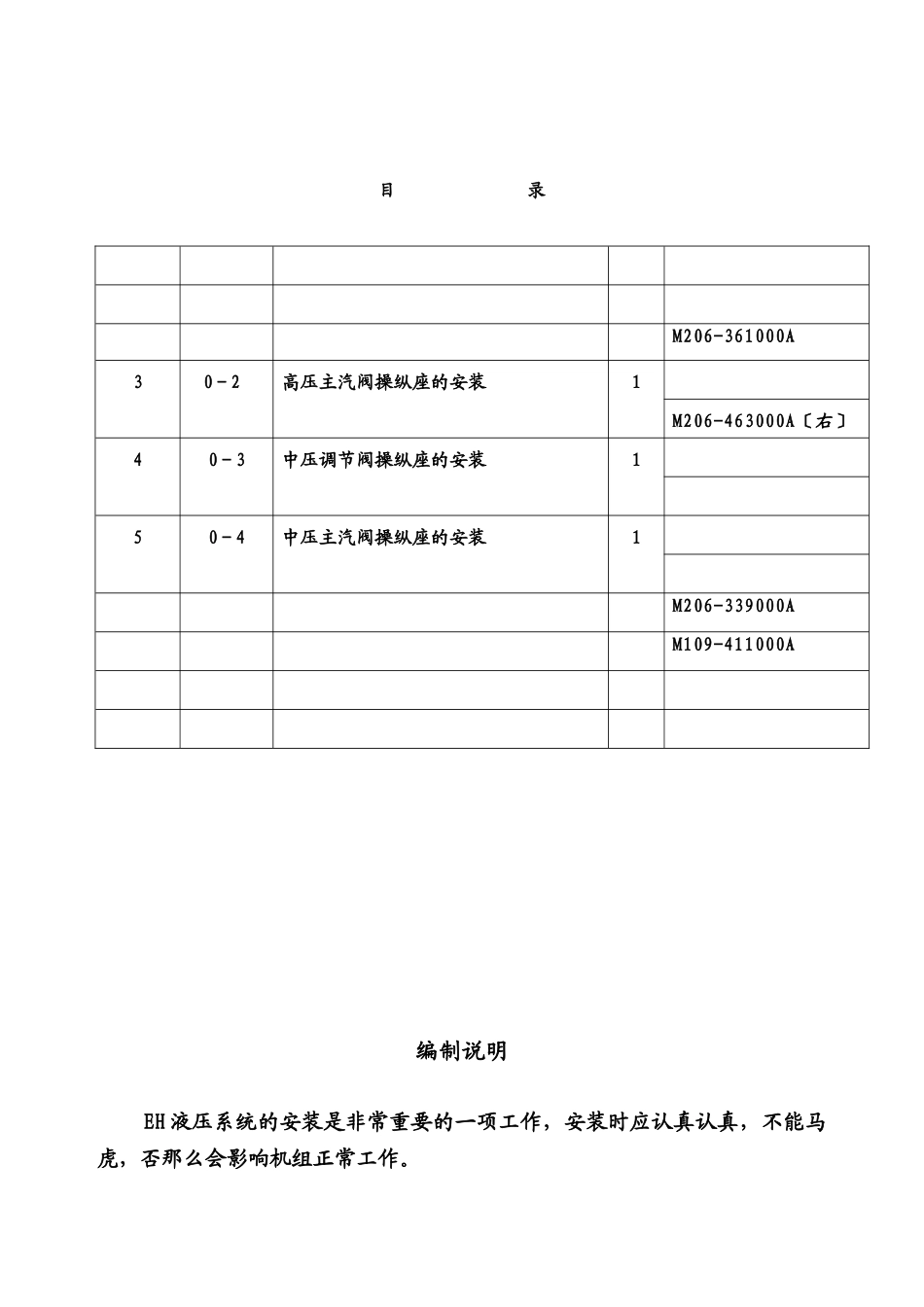

版 本 号 : A 东方汽轮机厂 调节保安系统现场安装说明书编 号 D 3 0 0 N - 0 0 0 3 1 4 A S M 第 全 册2 0 0 1 年 4 月 编 号 D 3 0 0 N - 0 0 0 3 1 4 A S M 编 制 校 对 审 核 会 签 审 定 批 准 目 录M206-361000A3 0 - 2高压主汽阀操纵座的安装1M206-463000A〔右〕40 - 3中压调节阀操纵座的安装150 - 4中压主汽阀操纵座的安装1M206-339000AM109-411000A编制说明 EH 液压系统的安装是非常重要的一项工作,安装时应认真认真,不能马虎,否那么会影响机组正常工作。在现场安装前,现场人员应认真熟悉制造厂、设计院的相关图样资料,本说明仅仅是对上述图纸资料的补充,不能代替相关的图纸、资料。其中操纵座和油动机及阀门的形状尺寸详见各相应的图样。 在现场拆装各操纵座弹簧罩时,应特别注意人身平安,要慢慢地施放弹簧预紧力,以防零件弹出打伤人和物。0-1 高压调节阀操纵座的安装(M206-361000A)1 厂内总装参见高压调节阀操纵座(M206-361000A)图样的技术及工艺要求,进行装配。2 现场装配 在与高压主汽调节阀总装时,在调节阀全关状态下:2.1 检查并保证图中尺寸 b=372mm,同时保证杠杆〔件 1、件 2〕处于水平位置〔可通过配准垫环 M201.361.111 和调整垫片〔件 7〕的厚度来满足〕。2.2 在高压调节阀油动机和油动机支架符合各自安装要求的情况下,配钻φ10H7 销 孔 装 入 销 〔 件 71 〕 , 且 两 端 三 点 冲 牢 。 同 时 调 整 连 杆(M201.361.128) 长 度 , 保 证 图 中 尺 寸 a=f, 以 180∽230 的 力 矩 拧 紧 螺 母(M201.361.127)和螺母(M201.361.129),止动垫片锁紧后,分别配钻 φ6H7销孔和 φ8H7 销孔,装入销〔件 30、件 77〕,且两端三点冲牢。3 现场假设需要解体高压调节阀操纵座时,必须严格按高压调节阀操纵座(M206-361000A)图纸的厂内总装技术要求进行。 0-2 高压主汽阀操纵座的安装(M206-462000A〔左〕、M206-463000A〔右〕)1 厂内总装 参 见 高 压 主 汽 阀 操 纵 座 〔 M206-462000A 〔 左 〕 、 M206-463000A〔左〕〕图样的技术要求,进行装配。2 现场装配 高压主汽阀操纵座在与高压主汽阀油动机、高压主汽阀装配时: 与高压主汽阀油动机连接时,先确认油动机活塞处于油缸底部,检查并保证图中尺寸 a=0 (可通过调整环〔件 6〕的厚度来满足)。2.3 与高压...
