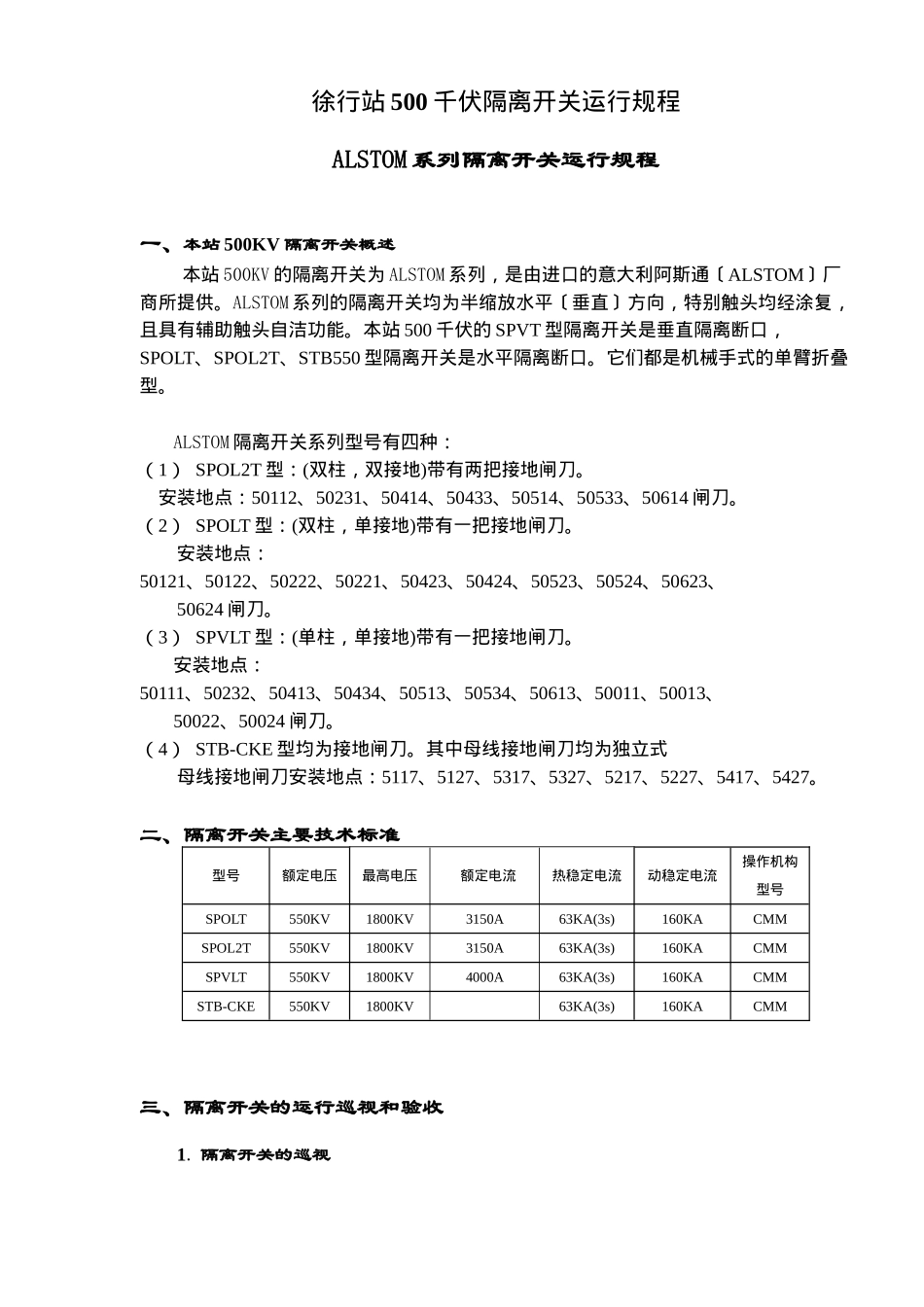

徐行站 500 千伏隔离开关运行规程ALSTOM 系列隔离开关运行规程一、本站 500KV 隔离开关概述 本站 500KV 的隔离开关为 ALSTOM 系列，是由进口的意大利阿斯通〔ALSTOM〕厂商所提供。ALSTOM 系列的隔离开关均为半缩放水平〔垂直〕方向，特别触头均经涂复，且具有辅助触头自洁功能。本站 500 千伏的 SPVT 型隔离开关是垂直隔离断口，SPOLT、SPOL2T、STB550 型隔离开关是水平隔离断口。它们都是机械手式的单臂折叠型。ALSTOM 隔离开关系列型号有四种：（1） SPOL2T 型：(双柱，双接地)带有两把接地闸刀。 安装地点：50112、50231、50414、50433、50514、50533、50614 闸刀。（2） SPOLT 型：(双柱，单接地)带有一把接地闸刀。安装地点：50121、50122、50222、50221、50423、50424、50523、50524、50623、50624 闸刀。（3） SPVLT 型：(单柱，单接地)带有一把接地闸刀。安装地点：50111、50232、50413、50434、50513、50534、50613、50011、50013、50022、50024 闸刀。（4） STB-CKE 型均为接地闸刀。其中母线接地闸刀均为独立式母线接地闸刀安装地点：5117、5127、5317、5327、5217、5227、5417、5427。二、隔离开关主要技术标准型号额定电压最高电压额定电流热稳定电流动稳定电流操作机构型号SPOLT550KV1800KV3150A63KA(3s)160KACMMSPOL2T550KV1800KV3150A63KA(3s)160KACMMSPVLT550KV1800KV4000A63KA(3s)160KACMMSTB-CKE550KV1800KV63KA(3s)160KACMM三、隔离开关的运行巡视和验收1. 隔离开关的巡视 〔1〕引线无松股、断股、弛度过紧及过松现象〔引排无变色、弯曲变形现象〕，接头无发热变色现象。 〔2〕隔离开关支柱绝缘子无裂纹及放电闪络痕迹，无破损现象，外观清洁。 〔3〕合闸状态的隔离开关接触良好，合闸角度符合规定，无变形偏移现象，均压环平整牢固。触头不污脏、不发热、不锈蚀、无烧痕。弹簧触指不锈蚀、不断裂。拉开的隔离开关断口的空间距离或两侧刀臂角度符合规定。 〔4〕转轴、齿轮、框架、连杆、拐臂、等零部件应无开焊、变形、锈蚀，或位置不正确、歪斜、卡涩等不正常现象，各处连接轴开口销完好。 〔5〕隔离开关操作机构箱密封良好，无渗漏水现象，加热器和驱潮器按要求投入。 〔6〕支架及机构箱外壳接地良好，根底应无下沉和倾斜，接地引下〔线〕排无断裂及锈蚀现象。 〔7〕机械连锁，闭锁装置良好；连动切换付接点位置正确，接触良好；隔离开关分合闸位置正确就位。 〔8〕隔离开关通过短路...
