毛石挡墙方案

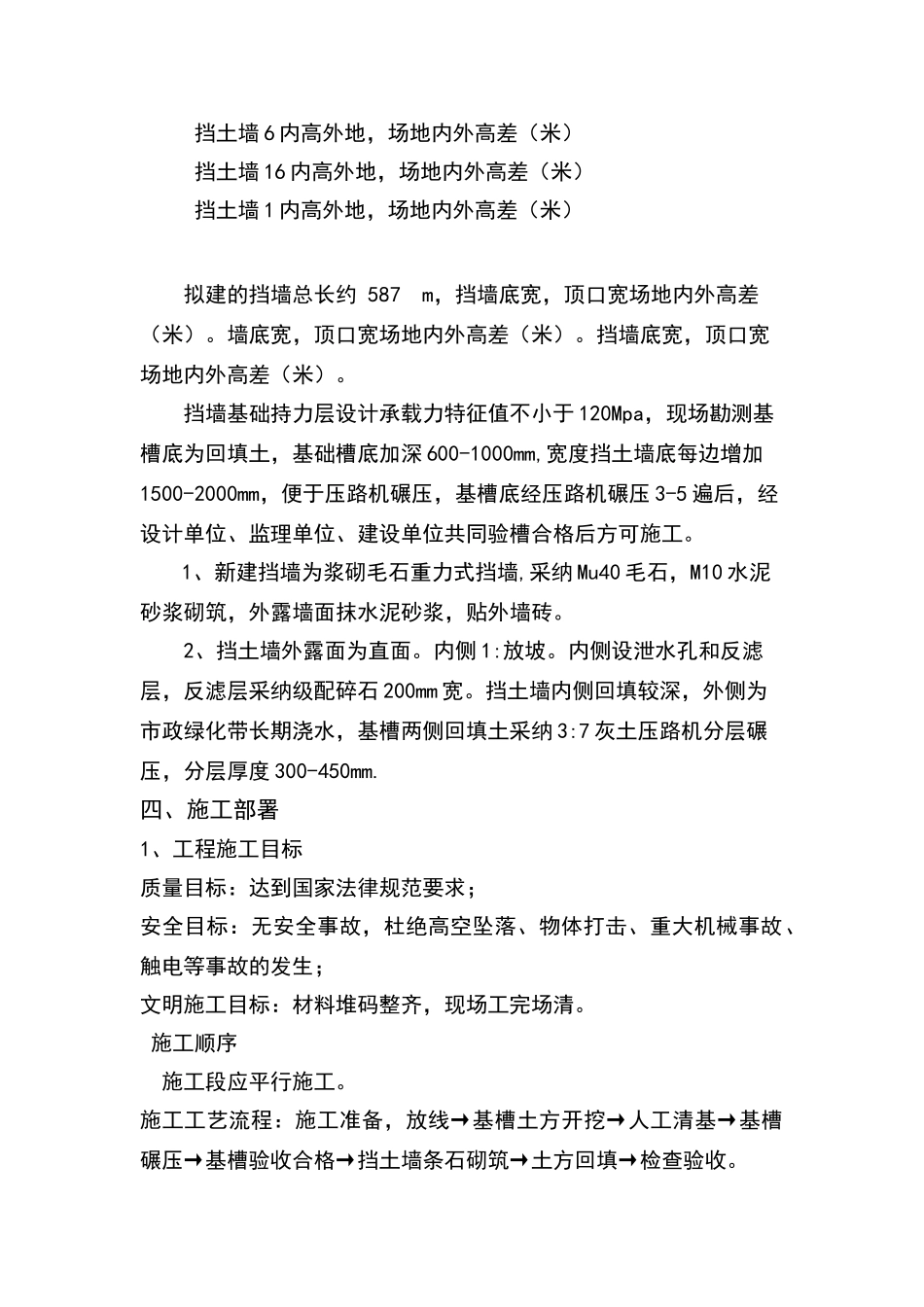

毛石挡土墙施工方案编制单位:___________________审 核 人:___________________编 制 人:___________________日 期: ___________________目 录一、编制依据二、工程概况 三、工程特点四、施工部署 五、主要施工技术方法六、各项管理及保证措施 一、编制依据：本施工方案涉及国家（地方）或行业法律规范、规程、法规、标准、图集。1、挡土墙 04J008 及设计施工图纸2、建筑工程施工质量验收统一标准 GB50300-20013、砌体工程施工质量验收法律规范 GB50203-2024二.工程概况：本工程为大同市新建铁一中学校，位于御东新区北环路与太和路交叉口，东围墙、南围墙场地内外高差较大，采纳毛石重力式挡土墙，东侧 357 米，南侧 230 米。三．工程特点：挡土墙 1 内高外地，场地内外高差（米）挡土墙 2 内高外地，场地内外高差（米）挡土墙 3 内高外地，场地内外高差（米）挡土墙 4 内高外地，场地内外高差（米）挡土墙 5 内高外地，场地内外高差（米）挡土墙 6 内高外地，场地内外高差（米）挡土墙 16 内高外地，场地内外高差（米）挡土墙 1 内高外地，场地内外高差（米）拟建的挡墙总长约 587 m，挡墙底宽，顶口宽场地内外高差（米）。墙底宽，顶口宽场地内外高差（米）。挡墙底宽，顶口宽场地内外高差（米）。挡墙基础持力层设计承载力特征值不小于 120Mpa，现场勘测基槽底为回填土，基础槽底加深 600-1000mm,宽度挡土墙底每边增加1500-2000mm，便于压路机碾压，基槽底经压路机碾压 3-5 遍后，经设计单位、监理单位、建设单位共同验槽合格后方可施工。1、新建挡墙为浆砌毛石重力式挡墙,采纳 Mu40 毛石，M10 水泥砂浆砌筑，外露墙面抹水泥砂浆，贴外墙砖。2、挡土墙外露面为直面。内侧 1:放坡。内侧设泄水孔和反滤层，反滤层采纳级配碎石 200mm 宽。挡土墙内侧回填较深，外侧为市政绿化带长期浇水，基槽两侧回填土采纳 3:7 灰土压路机分层碾压，分层厚度 300-450mm.四、施工部署1、工程施工目标质量目标：达到国家法律规范要求；安全目标：无安全事故，杜绝高空坠落、物体打击、重大机械事故、触电等事故的发生；文明施工目标：材料堆码整齐，现场工完场清。 施工顺序 施工段应平行施工。施工工艺流程：施工准备，放线→基槽土方开挖→人工清基→基槽碾压→基槽验收合格→挡土墙条石砌筑→土方回填→检查验收。 施工准备施工技术准备绘制砌体平面及立面构造图，设置泄水孔位置；根据砌石高度及石料规格...
