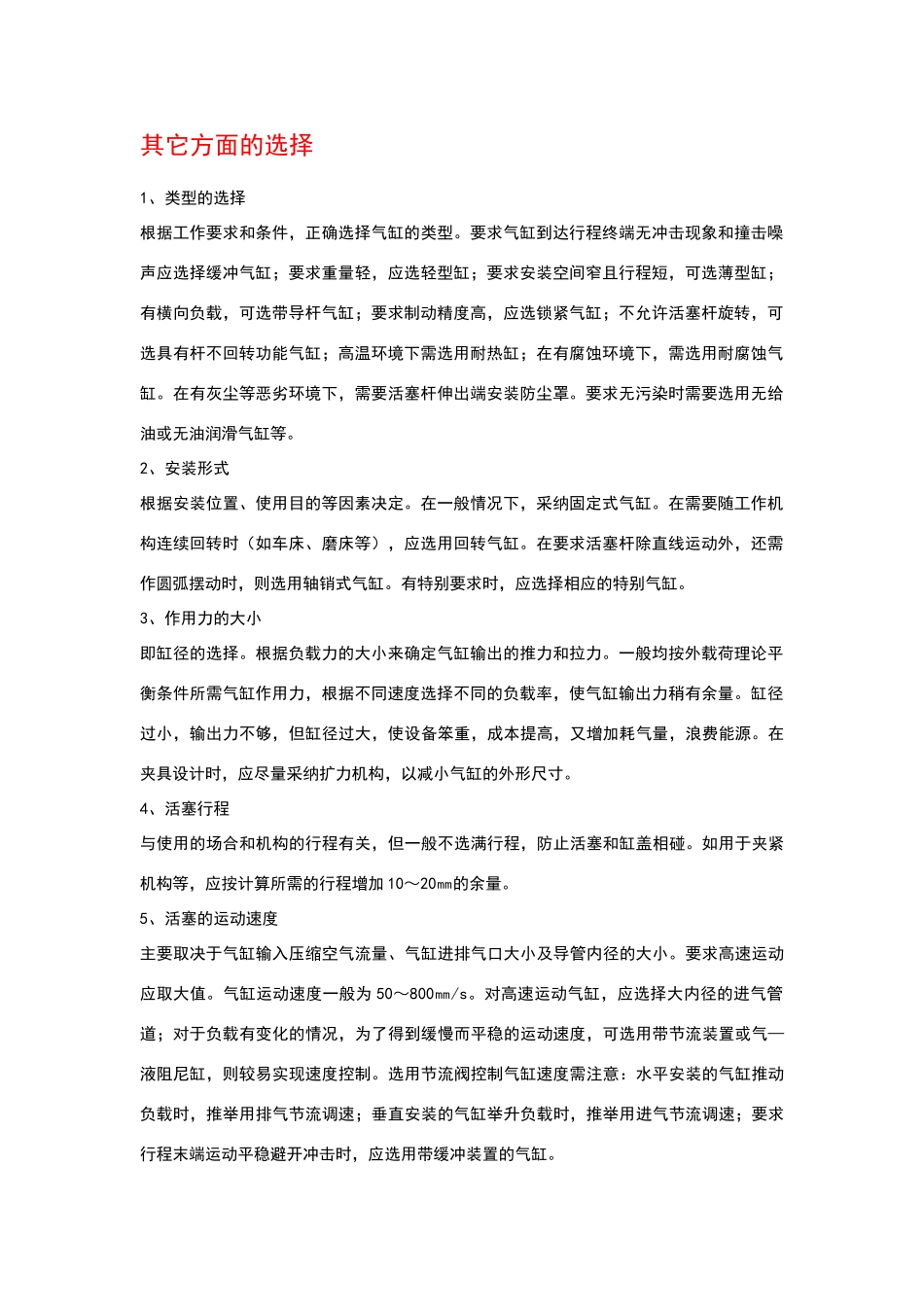

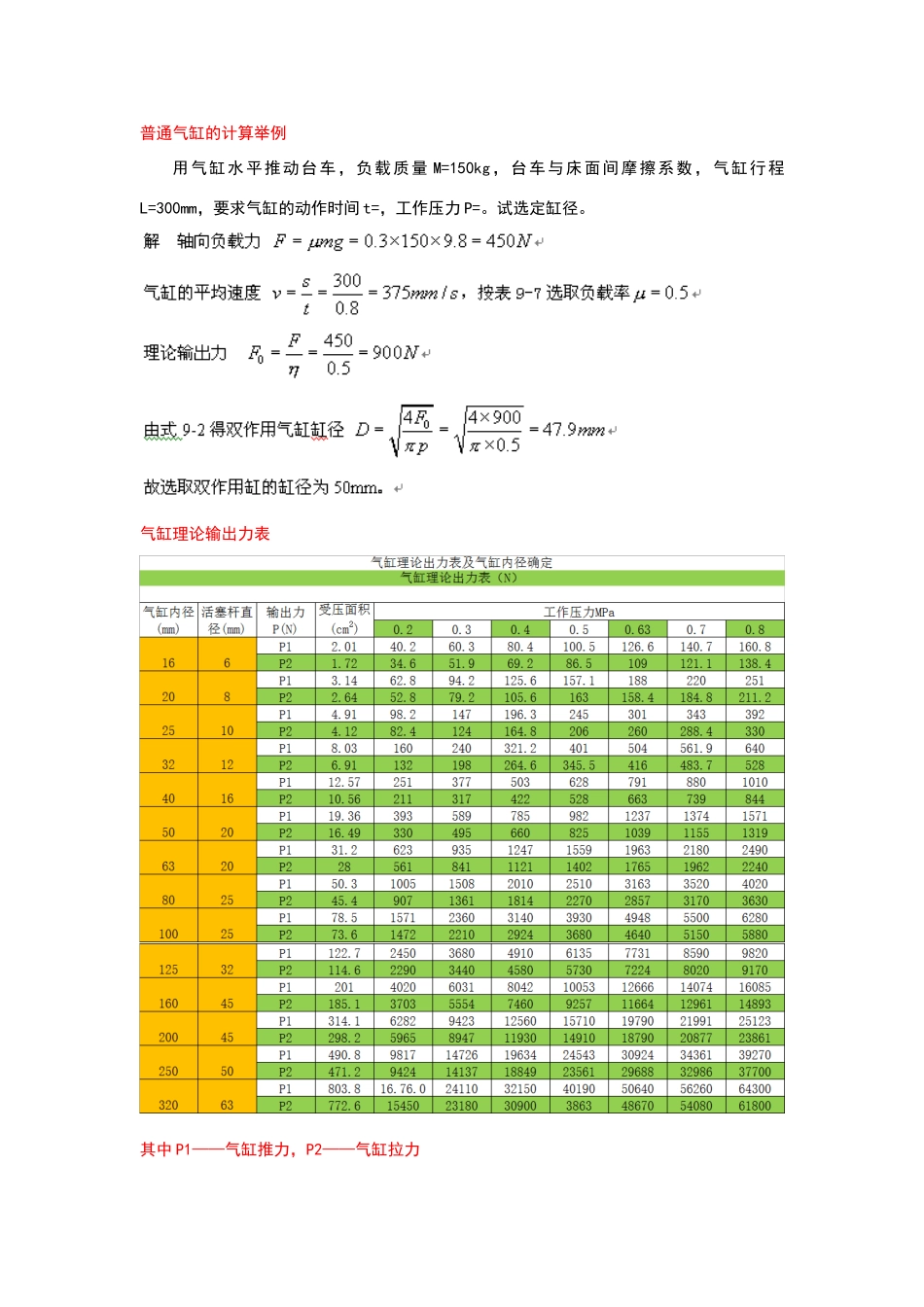

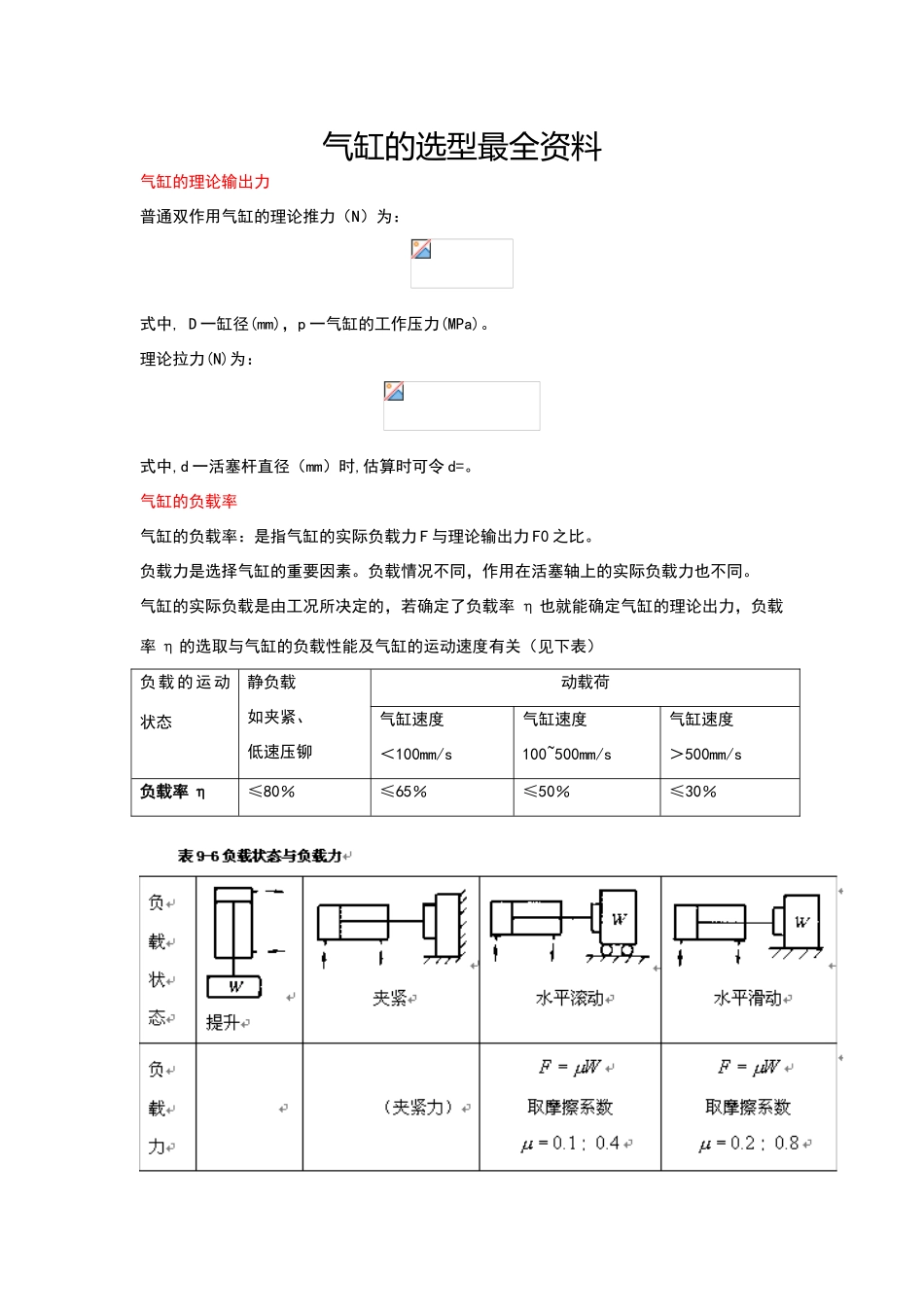

气缸的选型最全资料气缸的理论输出力普通双作用气缸的理论推力(N)为: 式中, D 一缸径(mm),p 一气缸的工作压力(MPa)。 理论拉力(N)为: 式中,d 一活塞杆直径(mm)时,估算时可令 d=。气缸的负载率气缸的负载率:是指气缸的实际负载力 F 与理论输出力 F0 之比。负载力是选择气缸的重要因素。负载情况不同,作用在活塞轴上的实际负载力也不同。 气缸的实际负载是由工况所决定的,若确定了负载率 η 也就能确定气缸的理论出力,负载率 η 的选取与气缸的负载性能及气缸的运动速度有关(见下表)负载的运动状态静负载如夹紧、低速压铆动载荷气缸速度<100mm/s气缸速度100~500mm/s气缸速度>500mm/s负载率 η≤80%≤65%≤50%≤30%普通气缸的计算举例用气缸水平推动台车,负载质量 M=150kg,台车与床面间摩擦系数,气缸行程L=300mm,要求气缸的动作时间 t=,工作压力 P=。试选定缸径。气缸理论输出力表其中 P1——气缸推力,P2——气缸拉力其它方面的选择1、类型的选择根据工作要求和条件,正确选择气缸的类型。要求气缸到达行程终端无冲击现象和撞击噪声应选择缓冲气缸;要求重量轻,应选轻型缸;要求安装空间窄且行程短,可选薄型缸;有横向负载,可选带导杆气缸;要求制动精度高,应选锁紧气缸;不允许活塞杆旋转,可选具有杆不回转功能气缸;高温环境下需选用耐热缸;在有腐蚀环境下,需选用耐腐蚀气缸。在有灰尘等恶劣环境下,需要活塞杆伸出端安装防尘罩。要求无污染时需要选用无给油或无油润滑气缸等。2、安装形式根据安装位置、使用目的等因素决定。在一般情况下,采纳固定式气缸。在需要随工作机构连续回转时(如车床、磨床等),应选用回转气缸。在要求活塞杆除直线运动外,还需作圆弧摆动时,则选用轴销式气缸。有特别要求时,应选择相应的特别气缸。3、作用力的大小即缸径的选择。根据负载力的大小来确定气缸输出的推力和拉力。一般均按外载荷理论平衡条件所需气缸作用力,根据不同速度选择不同的负载率,使气缸输出力稍有余量。缸径过小,输出力不够,但缸径过大,使设备笨重,成本提高,又增加耗气量,浪费能源。在夹具设计时,应尽量采纳扩力机构,以减小气缸的外形尺寸。4、活塞行程与使用的场合和机构的行程有关,但一般不选满行程,防止活塞和缸盖相碰。如用于夹紧机构等,应按计算所需的行程增加 10~20㎜的余量。5、活塞的运动速度主要取决于气缸输入压缩空气流量、气缸进排气口大小及导管内径的大小...
