水下数控等离子切割机SHDVIP专享

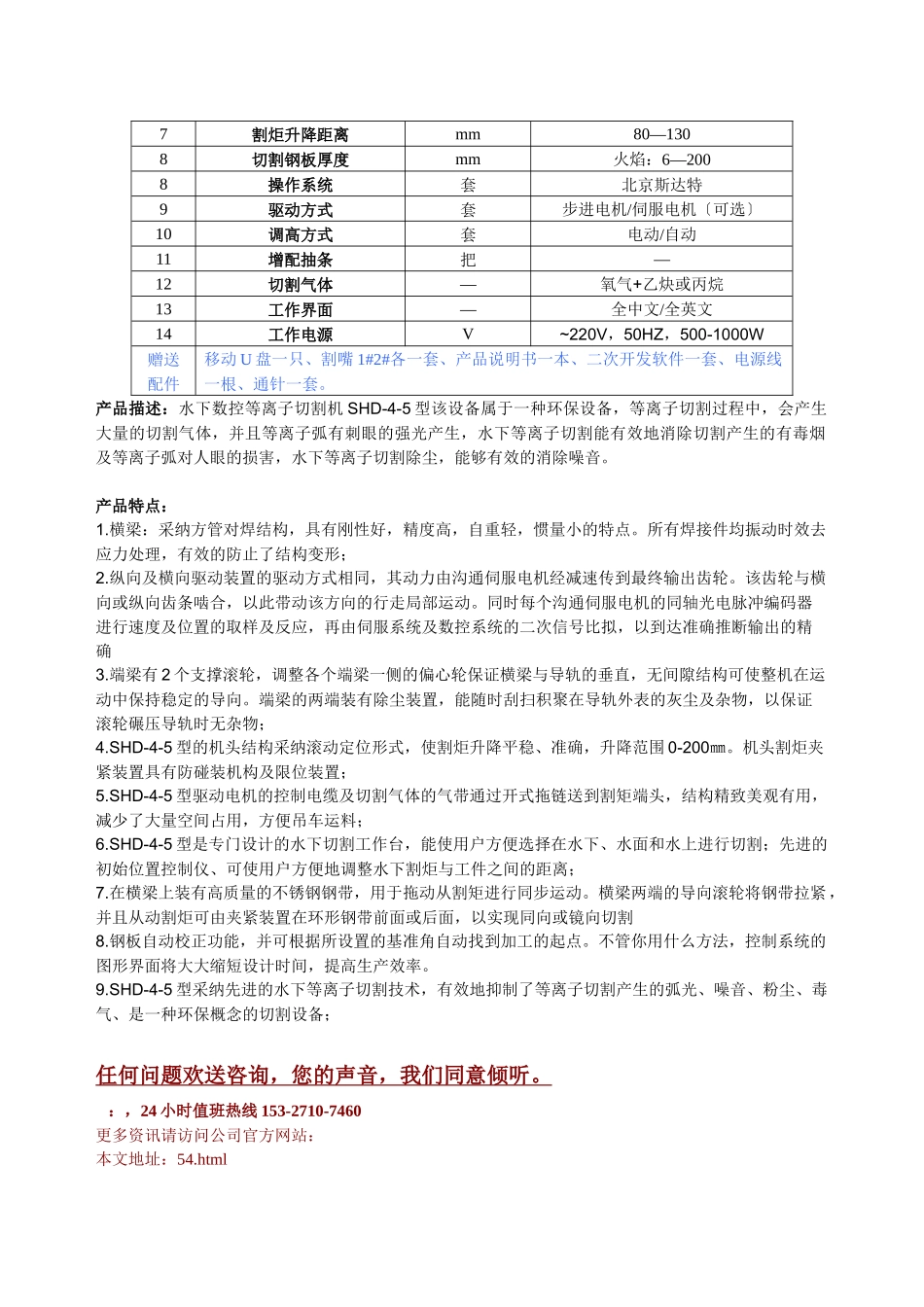

SHD-4-5 水下数控等离子切割机54.htmlz主 要 技 术 参 数序 号参数名称单位参数1横梁长度mm40002导轨长度mm60003横向有效行程mm3200〔可加长〕4纵向有效行程mm4500〔可加长〕5割炬组数套16切割速度mm/min25—32007割炬升降距离mm80—1308切割钢板厚度mm火焰：6—2008操作系统套北京斯达特9驱动方式套步进电机/伺服电机〔可选〕10调高方式套电动/自动11增配抽条把—12切割气体—氧气+乙炔或丙烷13工作界面—全中文/全英文14工作电源V~220V，50HZ，500-1000W赠送配件移动 U 盘一只、割嘴 1#2#各一套、产品说明书一本、二次开发软件一套、电源线一根、通针一套。产品描述：水下数控等离子切割机 SHD-4-5 型该设备属于一种环保设备，等离子切割过程中，会产生大量的切割气体，并且等离子弧有刺眼的强光产生，水下等离子切割能有效地消除切割产生的有毒烟及等离子弧对人眼的损害，水下等离子切割除尘，能够有效的消除噪音。产品特点：1.横梁：采纳方管对焊结构，具有刚性好，精度高，自重轻，惯量小的特点。所有焊接件均振动时效去应力处理，有效的防止了结构变形； 2.纵向及横向驱动装置的驱动方式相同，其动力由沟通伺服电机经减速传到最终输出齿轮。该齿轮与横向或纵向齿条啮合，以此带动该方向的行走局部运动。同时每个沟通伺服电机的同轴光电脉冲编码器进行速度及位置的取样及反应，再由伺服系统及数控系统的二次信号比拟，以到达准确推断输出的精确3.端梁有 2 个支撑滚轮，调整各个端梁一侧的偏心轮保证横梁与导轨的垂直，无间隙结构可使整机在运动中保持稳定的导向。端梁的两端装有除尘装置，能随时刮扫积聚在导轨外表的灰尘及杂物，以保证滚轮碾压导轨时无杂物； 4.SHD-4-5 型的机头结构采纳滚动定位形式，使割炬升降平稳、准确，升降范围 0-200㎜。机头割炬夹紧装置具有防碰装机构及限位装置；5.SHD-4-5 型驱动电机的控制电缆及切割气体的气带通过开式拖链送到割矩端头，结构精致美观有用，减少了大量空间占用，方便吊车运料；6.SHD-4-5 型是专门设计的水下切割工作台，能使用户方便选择在水下、水面和水上进行切割；先进的初始位置控制仪、可使用户方便地调整水下割炬与工件之间的距离；7.在横梁上装有高质量的不锈钢钢带，用于拖动从割矩进行同步运动。横梁两端的导向滚轮将钢带拉紧，并且从动割炬可由夹紧装置在环形钢带前面或后面，以实现同向或镜向切割8.钢板自动校正功能，并可根据所设置的基准角自动找到加工的起点...
