洁净室工程设计及施工说明

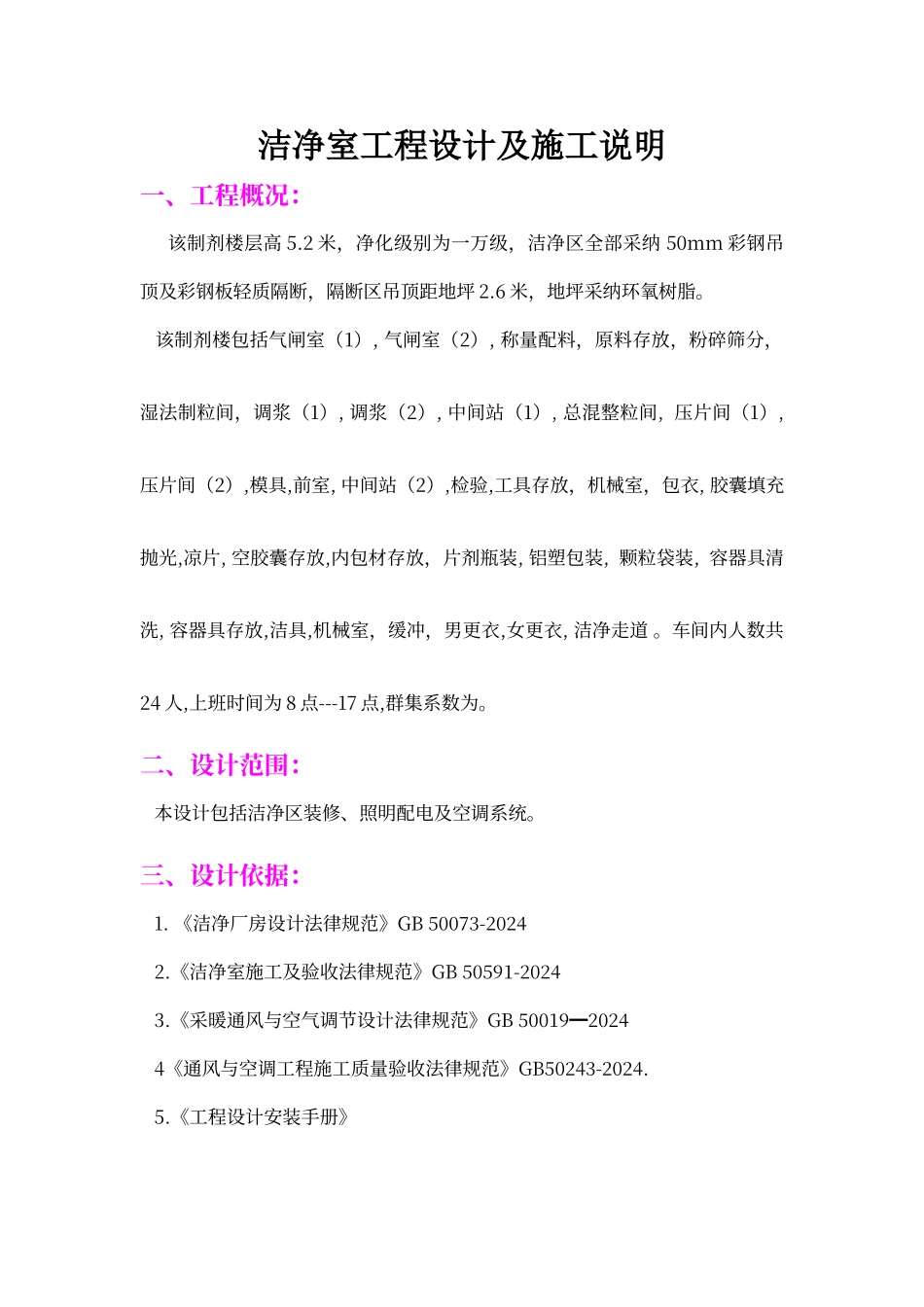

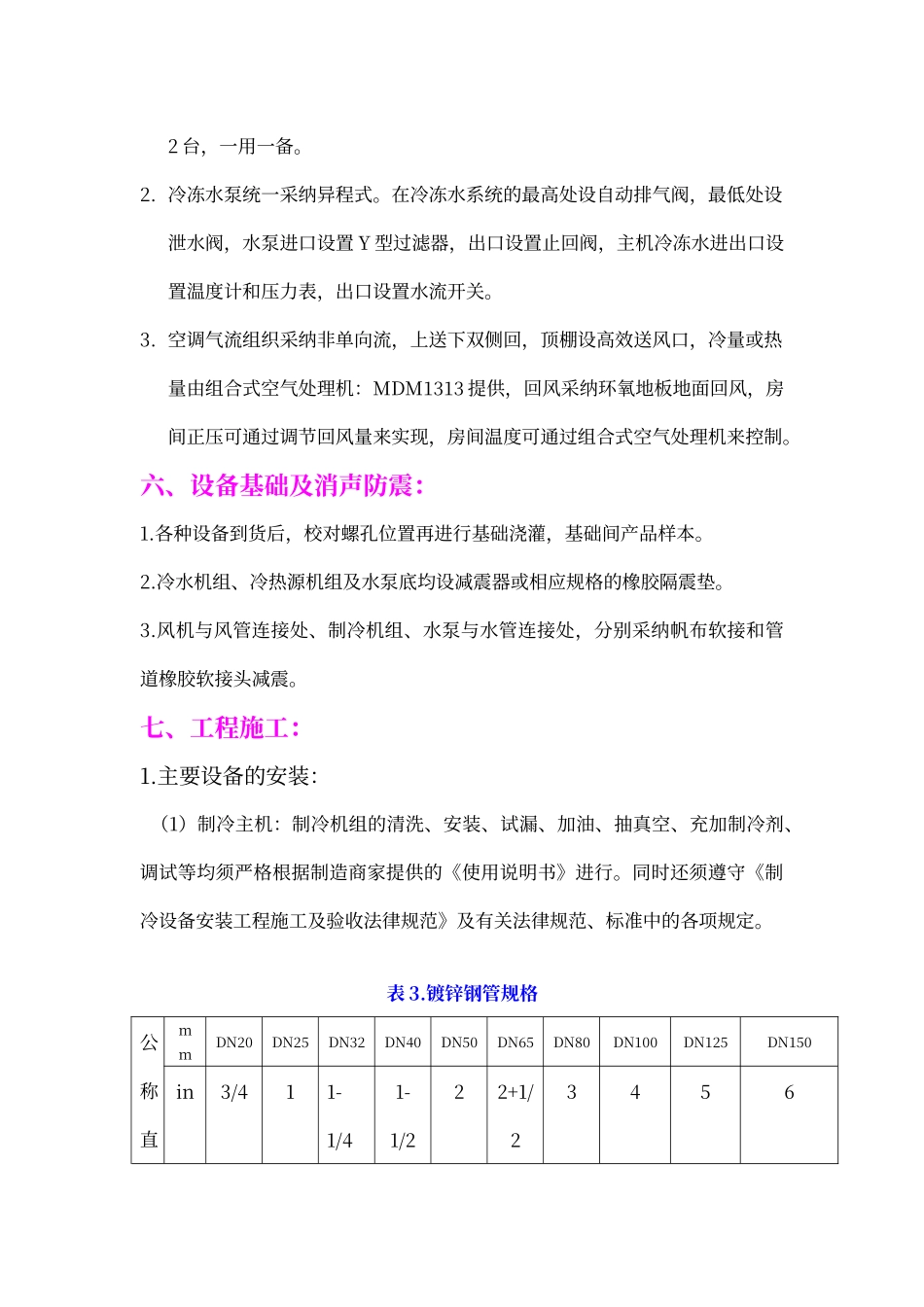

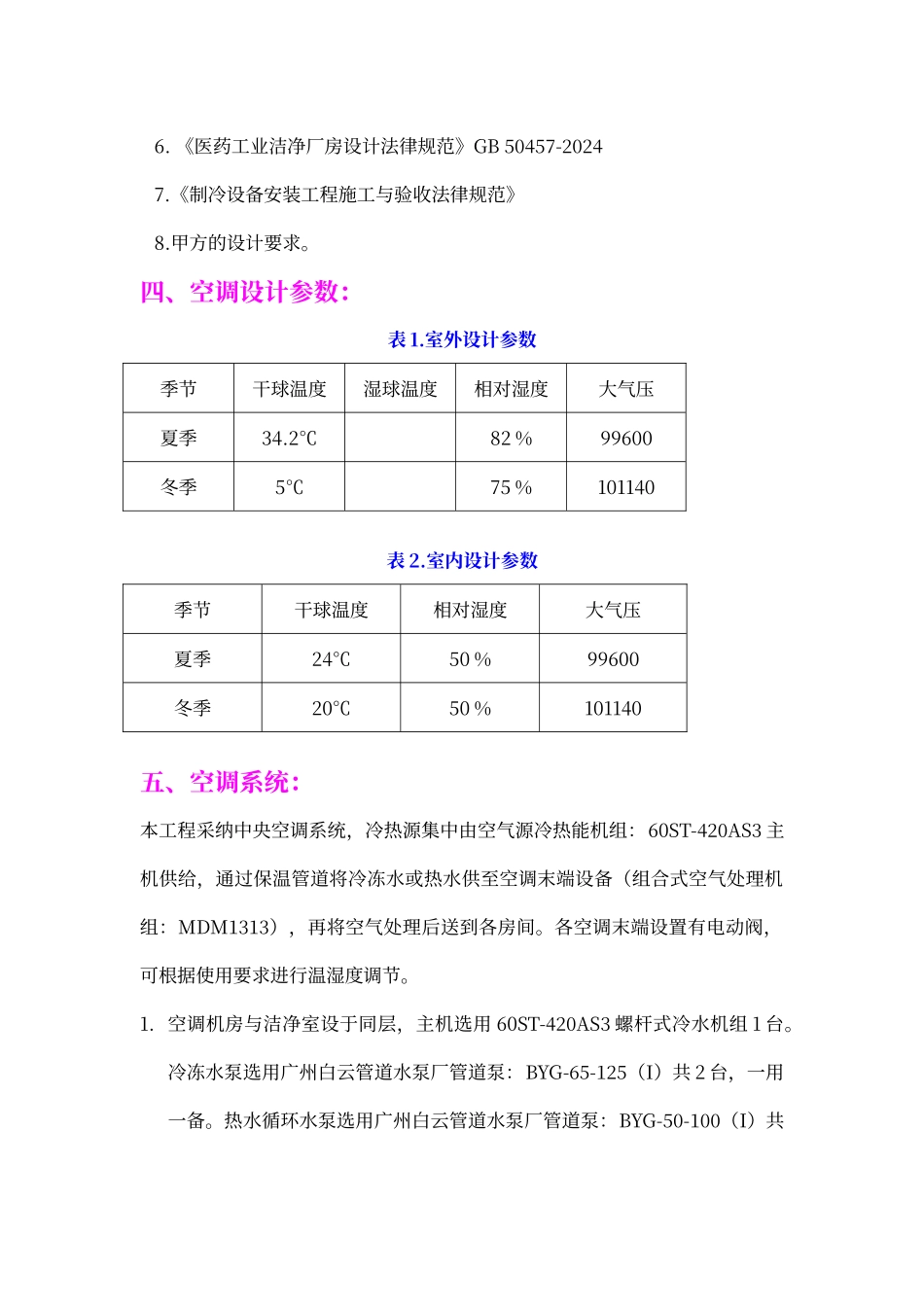

洁净室工程设计及施工说明一、工程概况：该制剂楼层高 5.2 米，净化级别为一万级，洁净区全部采纳 50mm 彩钢吊顶及彩钢板轻质隔断，隔断区吊顶距地坪 2.6 米，地坪采纳环氧树脂。 该制剂楼包括气闸室（1）, 气闸室（2）, 称量配料，原料存放，粉碎筛分，湿法制粒间，调浆（1）, 调浆（2）, 中间站（1）, 总混整粒间, 压片间（1）, 压片间（2）,模具,前室, 中间站（2）,检验,工具存放，机械室，包衣, 胶囊填充抛光,凉片, 空胶囊存放,内包材存放，片剂瓶装, 铝塑包装, 颗粒袋装, 容器具清洗, 容器具存放,洁具,机械室，缓冲，男更衣,女更衣, 洁净走道 。车间内人数共24 人,上班时间为 8 点---17 点,群集系数为。二、设计范围： 本设计包括洁净区装修、照明配电及空调系统。三、设计依据： 1. 《洁净厂房设计法律规范》GB 50073-2024 2.《洁净室施工及验收法律规范》GB 50591-2024 3.《采暖通风与空气调节设计法律规范》GB 50019━2024 4《通风与空调工程施工质量验收法律规范》GB50243-2024. 5.《工程设计安装手册》 6. 《医药工业洁净厂房设计法律规范》GB 50457-2024 7.《制冷设备安装工程施工与验收法律规范》 8.甲方的设计要求。四、空调设计参数：表 1.室外设计参数季节干球温度湿球温度相对湿度大气压夏季34.2℃82 %99600冬季5℃75 %101140表 2.室内设计参数季节干球温度相对湿度大气压夏季24℃50 %99600冬季20℃50 %101140五、空调系统：本工程采纳中央空调系统，冷热源集中由空气源冷热能机组：60ST-420AS3 主机供给，通过保温管道将冷冻水或热水供至空调末端设备（组合式空气处理机组：MDM1313），再将空气处理后送到各房间。各空调末端设置有电动阀，可根据使用要求进行温湿度调节。1. 空调机房与洁净室设于同层，主机选用 60ST-420AS3 螺杆式冷水机组 1 台。冷冻水泵选用广州白云管道水泵厂管道泵：BYG-65-125（I）共 2 台，一用一备。热水循环水泵选用广州白云管道水泵厂管道泵：BYG-50-100（I）共2 台，一用一备。2. 冷冻水泵统一采纳异程式。在冷冻水系统的最高处设自动排气阀，最低处设泄水阀，水泵进口设置 Y 型过滤器，出口设置止回阀，主机冷冻水进出口设置温度计和压力表，出口设置水流开关。3. 空调气流组织采纳非单向流，上送下双侧回，顶棚设高效送风口，冷量或热量由组合式空气处理机：MDM1313 提供，回风采纳环氧地板地面回风，房间正压可通过调节回风量来实...
