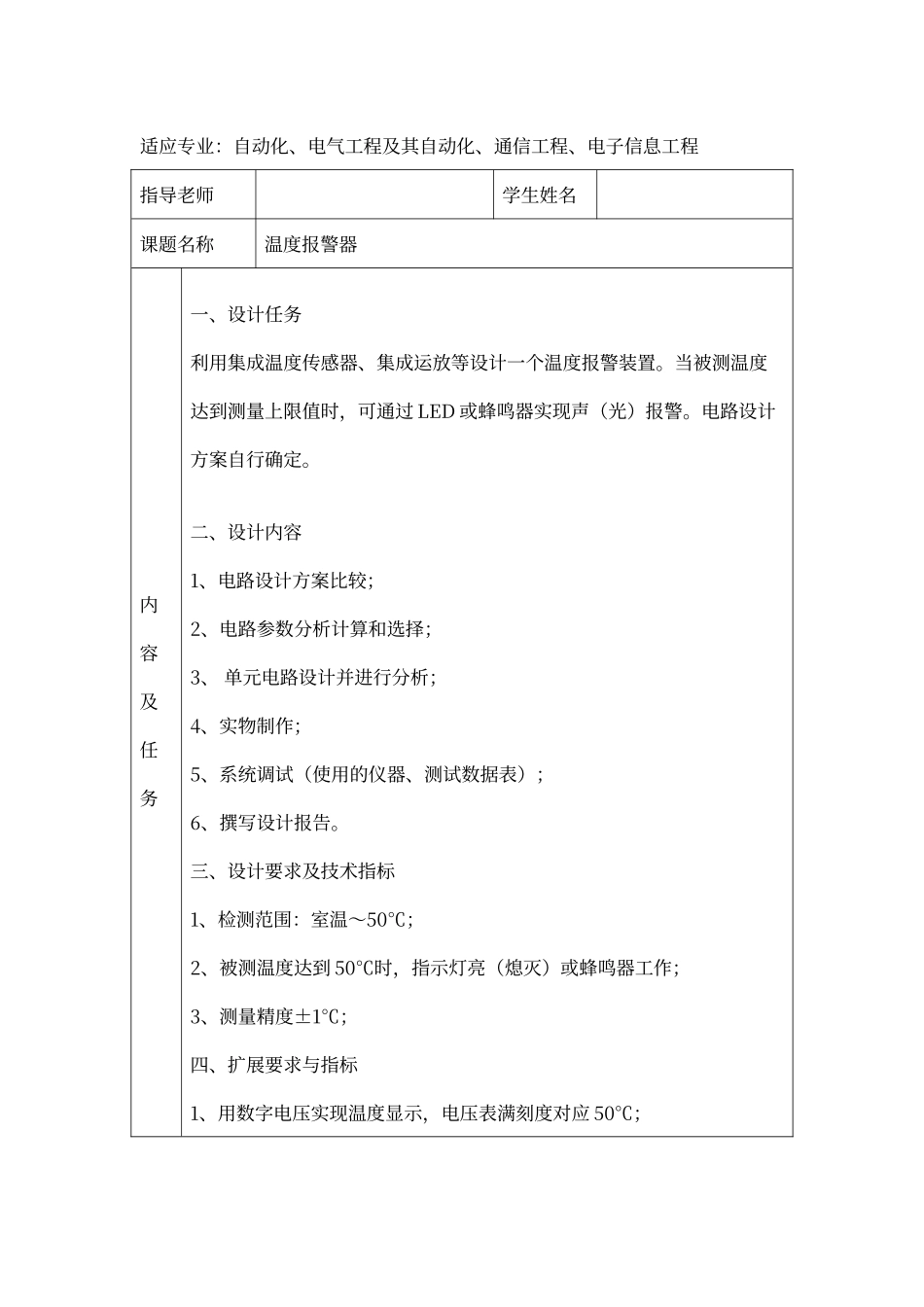

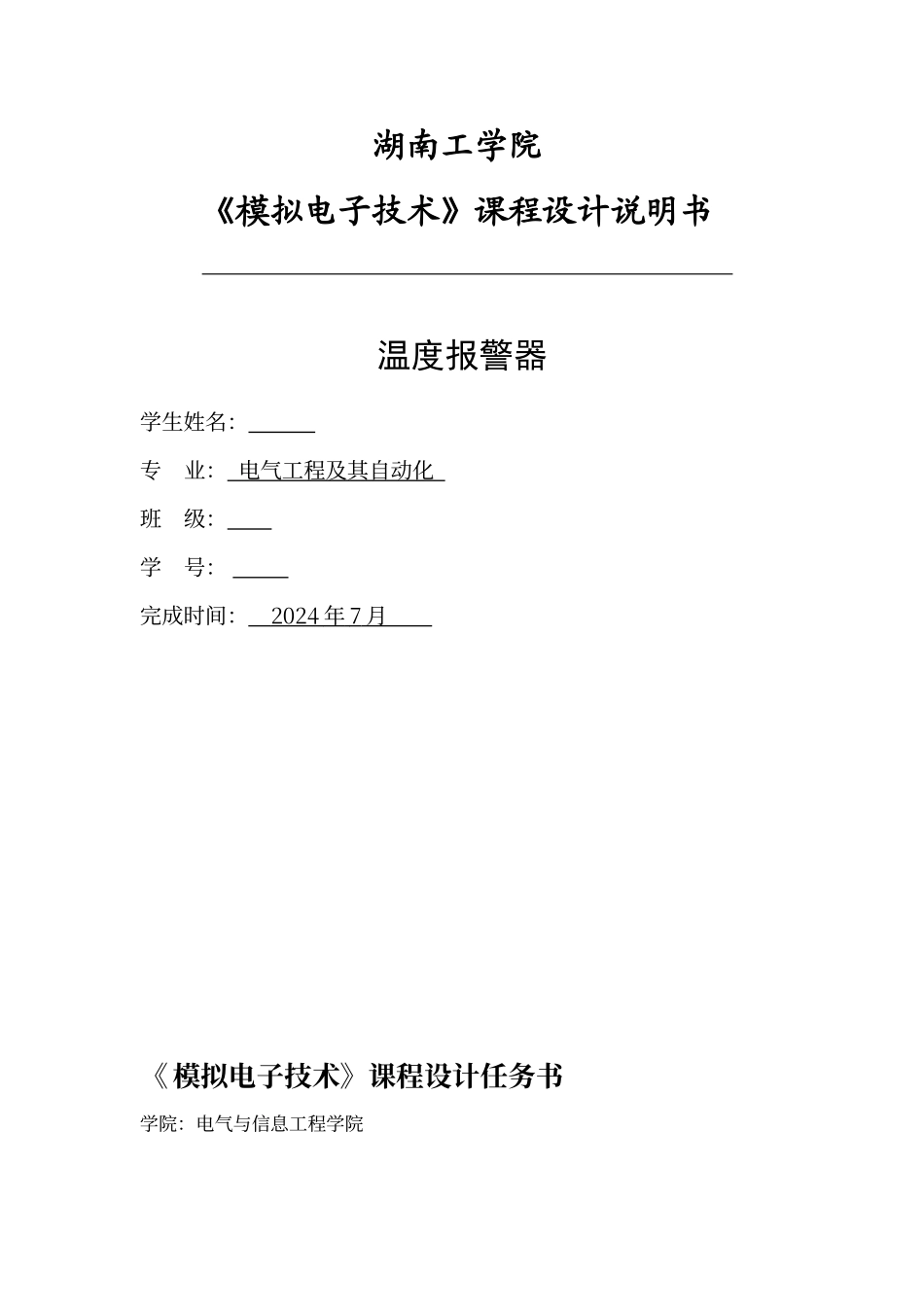

湖南工学院《模拟电子技术》课程设计说明书温度报警器学生姓名: 专 业: 电气工程及其自动化 班 级: 学 号: 完成时间: 2024 年 7 月 《 模拟电子技术》课程设计任务书学院:电气与信息工程学院 适应专业:自动化、电气工程及其自动化、通信工程、电子信息工程 指导老师学生姓名课题名称温度报警器内容及任务一、设计任务利用集成温度传感器、集成运放等设计一个温度报警装置。当被测温度达到测量上限值时,可通过 LED 或蜂鸣器实现声(光)报警。电路设计方案自行确定。二、设计内容1、电路设计方案比较;2、电路参数分析计算和选择; 3、 单元电路设计并进行分析;4、实物制作;5、系统调试(使用的仪器、测试数据表);6、撰写设计报告。三、设计要求及技术指标1、检测范围:室温~50℃;2、被测温度达到 50℃时,指示灯亮(熄灭)或蜂鸣器工作;3、测量精度±1℃;四、扩展要求与指标1、用数字电压实现温度显示,电压表满刻度对应 50℃; 主要参考资料[1] 康华光编.模拟电子技术(第 5 版).北京:高等教育出版社,2024[2] 童诗白编, 模拟电子技术基础(第 4 版).北京:清华大学出版社,2024[3] 华成英编, 模拟电子技术基础(第 4 版).北京:清华大学出版社,2024教研室意见教研室主任:(签字)年 月 日《 模拟电子技术》课程设计任务书学院:电气与信息工程学院 适应专业:自动化、电气工程及其自动化、通信工程、电子信息工程 指导老师学生姓名课题名称直流稳压电源内容及任一、设计任务设计一个直流稳压电源,当输入为有效值 220V 的沟通电压时,能产生±12V、±5V 三组直流电压输出。二、设计内容1、电路设计方案比较;务2、电路参数分析计算和选择; 3、 单元电路设计并进行分析;4、实物制作;5、系统调试(使用的仪器、测试数据表);6、撰写设计报告。三、设计要求及技术指标1、要求输入电压为有效值 220V、50HZ 的市电沟通电压,电源输出电压为±12V、±5V。2、最大输出电流为 Iomax=500mA,纹波电压△VOP-P≤5mV,稳压系数 Sr≤5%。四、扩展要求与指标1、能显示电源输出电压值,; 2、要求有短路过载保护。 主要参考资料[1] 康华光编.模拟电子技术(第 5 版).北京:高等教育出版社,2024[2] 童诗白编, 模拟电子技术基础(第 4 版).北京:清华大学出版社,2024[3] 华成英编, 模拟电子技术基础(第 4 版).北京:清华大学出版社,2024教研室意见教研室主任:(签字)年 月 日 摘 要...
