满堂红脚手架施工方案

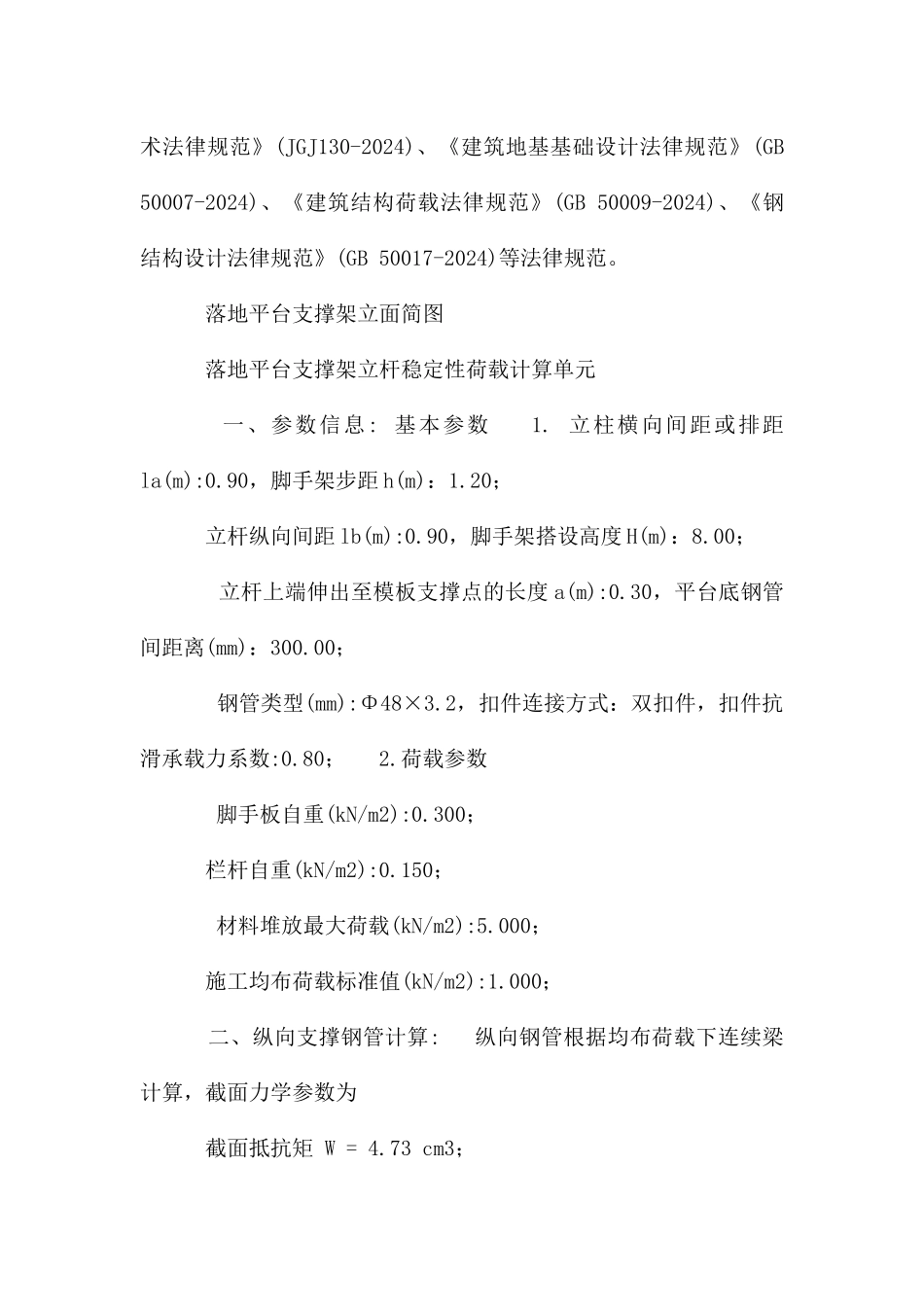

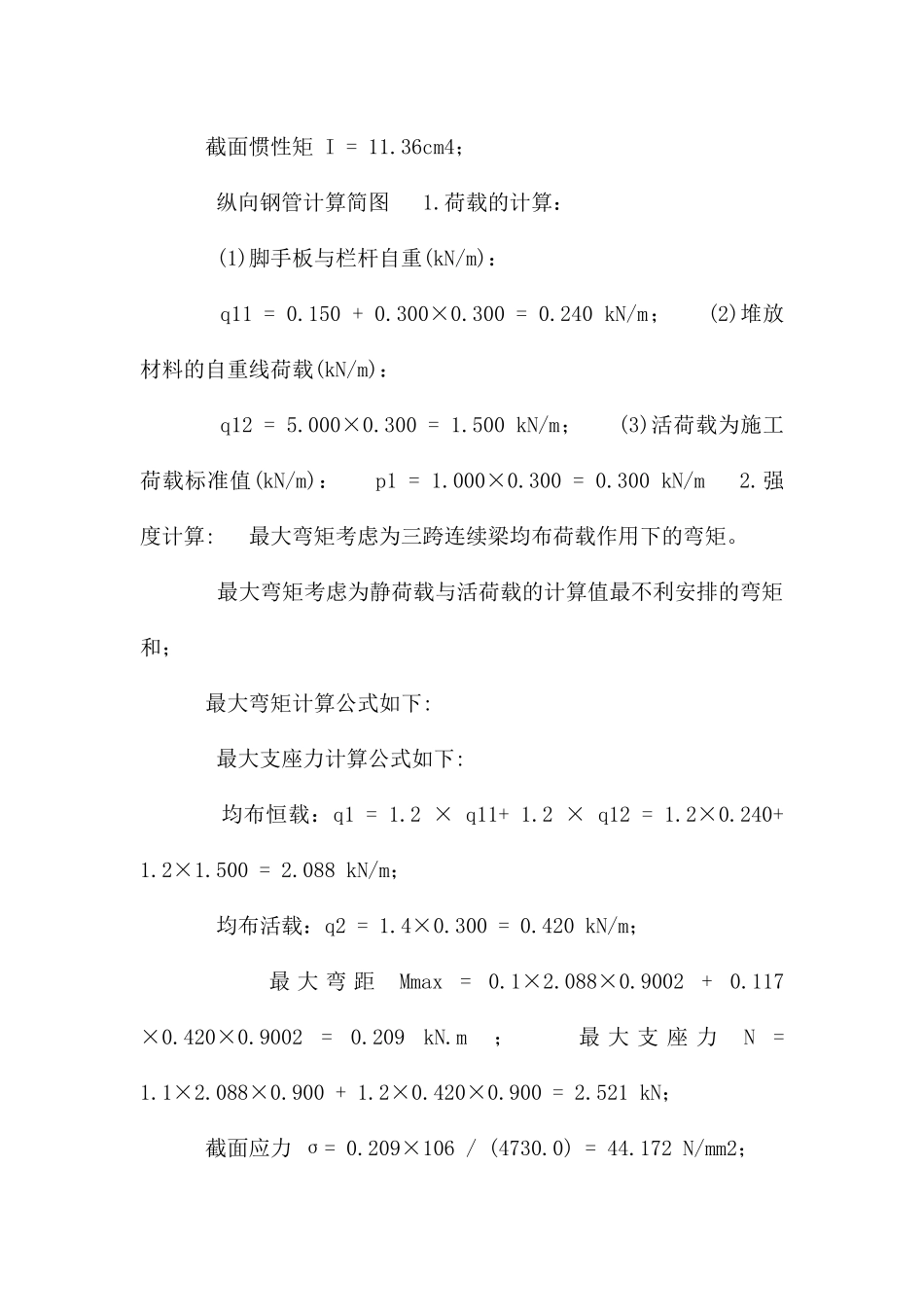

满堂红脚手架施工方案 第一篇：满堂红脚手架施工方案 第一节 满堂红脚手架施工方案 本工程大堂装修吊顶设计标高最高为 8.4m，最低为 7.8m，因此此部分装修需搭设满堂红脚手架，脚手架高度根据吊顶设计标高-1.5m 设计，采纳钢管脚手架。 第一小节 施工方法： 【1】从一个角部根据间距 900mm 布置立杆，保证立杆平直放置，扫地杆距地 500mm，立杆底部设置脚手板，立杆纵距为 1200mm,钢管之间采纳接头卡连接，水平杆与立杆之间采纳转卡连接。 【2】装设第一步的纵向水平杆，随校正立杆之后予以固定，并按此挨次依次向上搭设。 【3】立杆接长沿高度方向错开 500mm，搭接长度不小于600mm。 【4】脚手架周圈立杆高度比其他部位立杆高度高 500mm，作为平安防护使用。 【5】脚手架上采纳钢管上满铺 50mm 厚脚手板一层，钢管间距 300mm，与水平杆及相邻立杆使用十字卡连接。脚手板之间使用 8＃铁丝连接，保证绑扎坚固。 其次小节 施工满堂红脚手架计算： 钢管脚手架的计算参照《建筑施工扣件式钢管脚手架平安技术法律规范》(JGJ130-2024)、《建筑地基基础设计法律规范》(GB 50007-2024)、《建筑结构荷载法律规范》(GB 50009-2024)、《钢结构设计法律规范》(GB 50017-2024)等法律规范。 落地平台支撑架立面简图 落地平台支撑架立杆稳定性荷载计算单元 一、参数信息: 基本参数 1. 立柱横向间距或排距la(m):0.90，脚手架步距 h(m)：1.20； 立杆纵向间距 lb(m):0.90，脚手架搭设高度 H(m)：8.00； 立杆上端伸出至模板支撑点的长度 a(m):0.30，平台底钢管间距离(mm)：300.00； 钢管类型(mm):Φ48×3.2，扣件连接方式：双扣件，扣件抗滑承载力系数:0.80； 2.荷载参数 脚手板自重(kN/m2):0.300； 栏杆自重(kN/m2):0.150； 材料堆放最大荷载(kN/m2):5.000； 施工均布荷载标准值(kN/m2):1.000； 二、纵向支撑钢管计算: 纵向钢管根据均布荷载下连续梁计算，截面力学参数为 截面抵抗矩 W = 4.73 cm3； 截面惯性矩 I = 11.36cm4； 纵向钢管计算简图 1.荷载的计算： (1)脚手板与栏杆自重(kN/m)： q11 = 0.150 + 0.300×0.300 = 0.240 kN/m； (2)堆放材料的自重线荷载(kN/m)： q12 = 5.000×0.300 = 1.500 kN/m； (3)活荷载为施工荷载标准值(kN/m)： p1 = 1.000×0.300 = 0.300 kN/m 2.强度计算: 最大弯矩考虑为三跨连续梁均布荷载作用下的弯矩。 最大弯矩考虑为静荷载与活荷载的...
