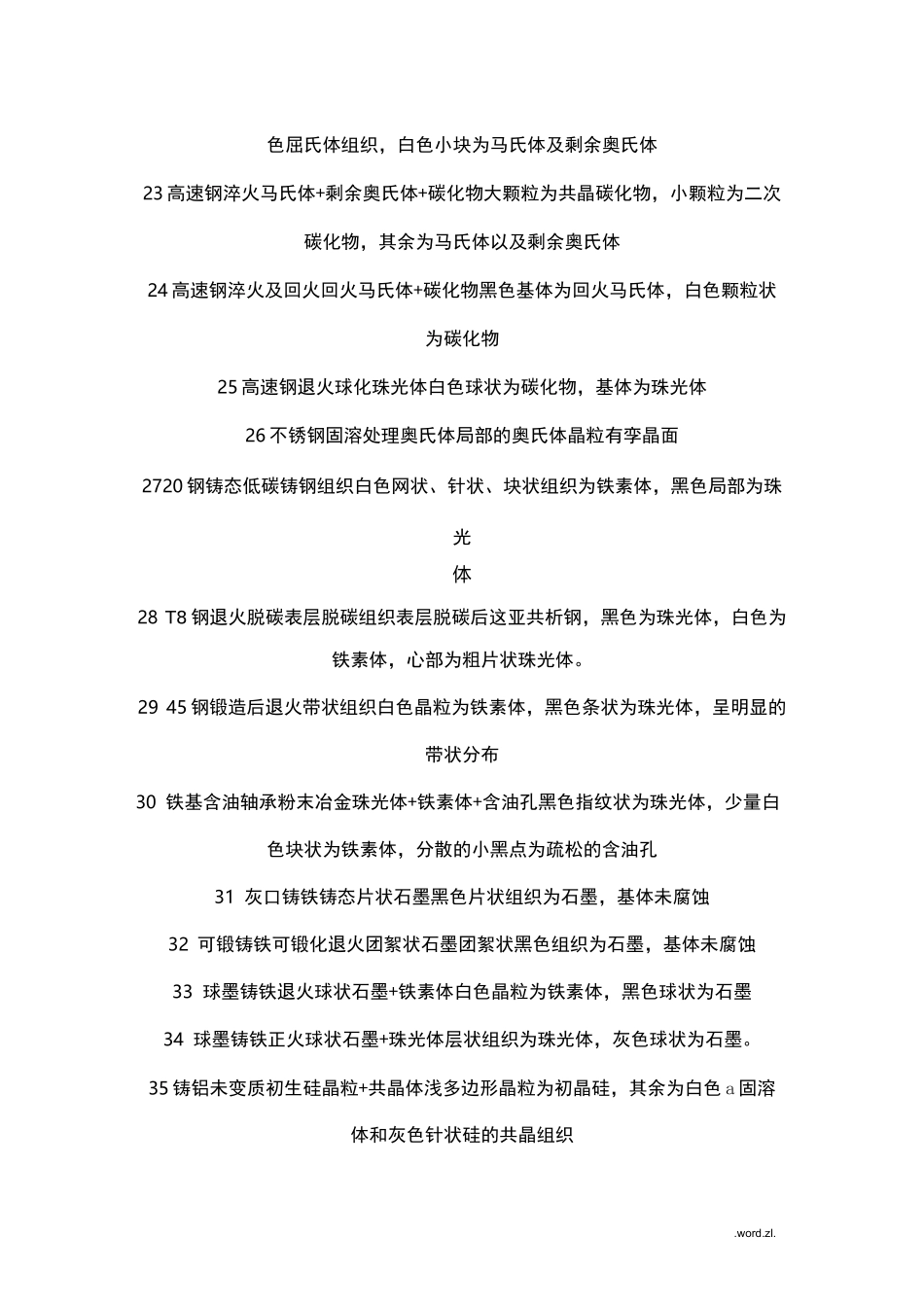

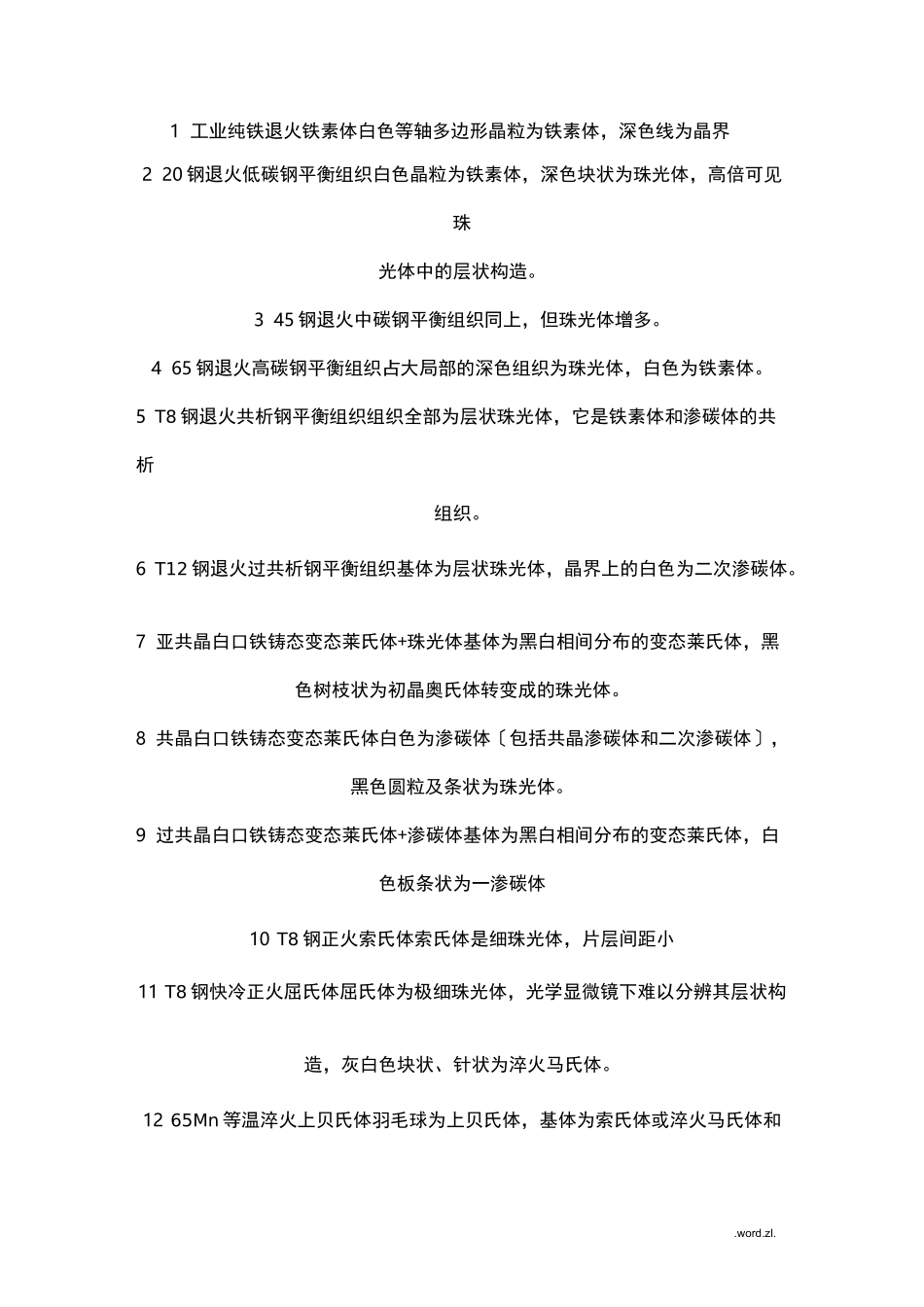

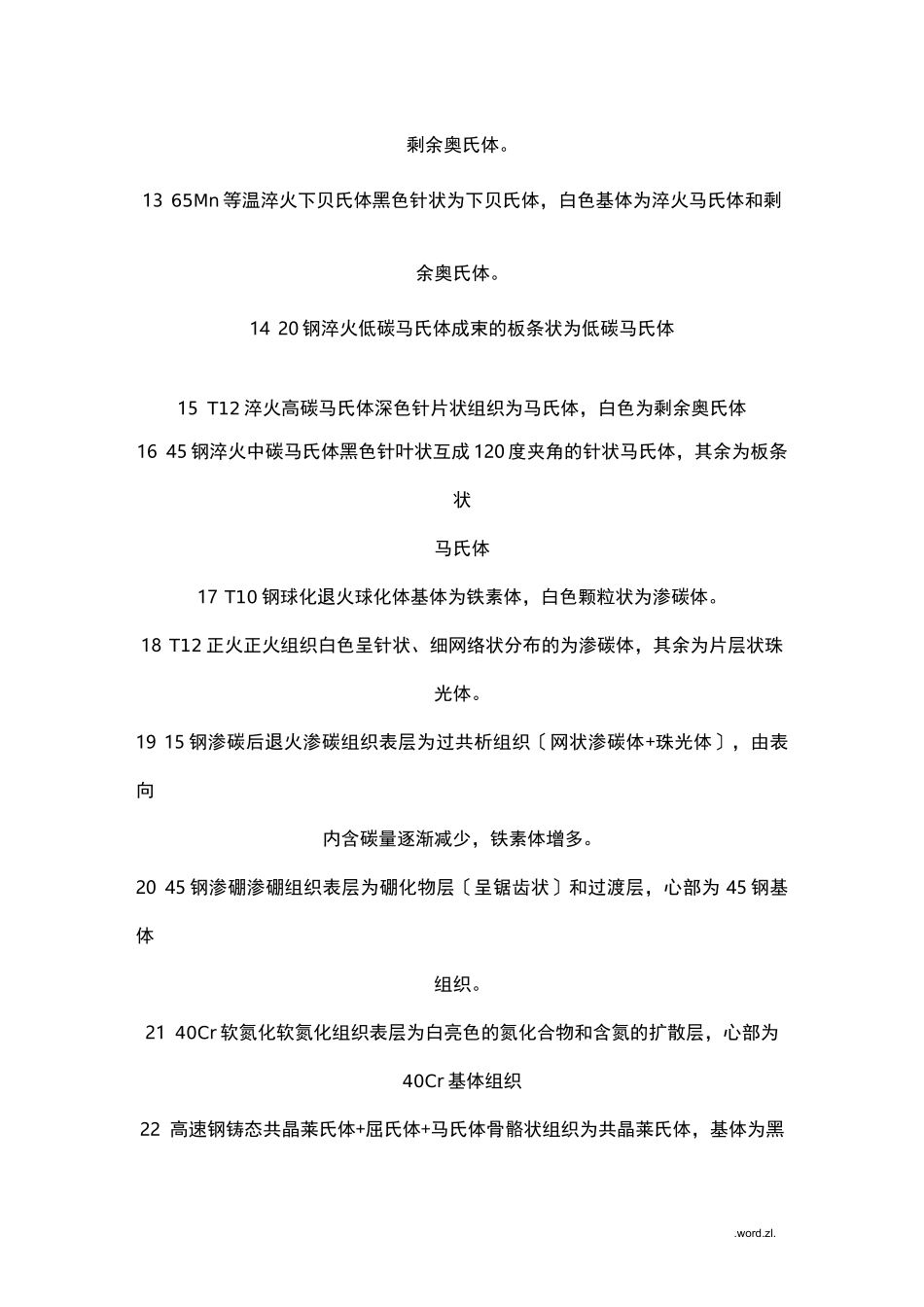

常见金相组织

.word.zl.1 工业纯铁退火铁素体白色等轴多边形晶粒为铁素体，深色线为晶界2 20 钢退火低碳钢平衡组织白色晶粒为铁素体，深色块状为珠光体，高倍可见珠光体中的层状构造。3 45 钢退火中碳钢平衡组织同上，但珠光体增多。4 65 钢退火高碳钢平衡组织占大局部的深色组织为珠光体，白色为铁素体。5 T8 钢退火共析钢平衡组织组织全部为层状珠光体，它是铁素体和渗碳体的共析组织。6 T12 钢退火过共析钢平衡组织基体为层状珠光体，晶界上的白色为二次渗碳体。7 亚共晶白口铁铸态变态莱氏体+珠光体基体为黑白相间分布的变态莱氏体，黑色树枝状为初晶奥氏体转变成的珠光体。8 共晶白口铁铸态变态莱氏体白色为渗碳体〔包括共晶渗碳体和二次渗碳体〕，黑色圆粒及条状为珠光体。9 过共晶白口铁铸态变态莱氏体+渗碳体基体为黑白相间分布的变态莱氏体，白色板条状为一渗碳体10 T8 钢正火索氏体索氏体是细珠光体，片层间距小11 T8 钢快冷正火屈氏体屈氏体为极细珠光体，光学显微镜下难以分辨其层状构造，灰白色块状、针状为淬火马氏体。12 65Mn 等温淬火上贝氏体羽毛球为上贝氏体，基体为索氏体或淬火马氏体和.word.zl.剩余奥氏体。13 65Mn 等温淬火下贝氏体黑色针状为下贝氏体，白色基体为淬火马氏体和剩余奥氏体。14 20 钢淬火低碳马氏体成束的板条状为低碳马氏体15 T12 淬火高碳马氏体深色针片状组织为马氏体，白色为剩余奥氏体16 45 钢淬火中碳马氏体黑色针叶状互成 120 度夹角的针状马氏体，其余为板条状马氏体17 T10 钢球化退火球化体基体为铁素体，白色颗粒状为渗碳体。18 T12 正火正火组织白色呈针状、细网络状分布的为渗碳体，其余为片层状珠光体。19 15 钢渗碳后退火渗碳组织表层为过共析组织〔网状渗碳体+珠光体〕，由表向内含碳量逐渐减少，铁素体增多。20 45 钢渗硼渗硼组织表层为硼化物层〔呈锯齿状〕和过渡层，心部为 45 钢基体组织。21 40Cr 软氮化软氮化组织表层为白亮色的氮化合物和含氮的扩散层，心部为40Cr 基体组织22 高速钢铸态共晶莱氏体+屈氏体+马氏体骨骼状组织为共晶莱氏体，基体为黑.word.zl.色屈氏体组织，白色小块为马氏体及剩余奥氏体23 高速钢淬火马氏体+剩余奥氏体+碳化物大颗粒为共晶碳化物，小颗粒为二次碳化物，其余为马氏体以及剩余奥氏体24 高速钢淬火及回火回火马氏体+碳化物黑色基体为回火马氏体，白色颗粒状为碳化物25 高速钢退火球化珠光体白色球状为碳化物，基体为珠光...
