钢板桩施工组织设计

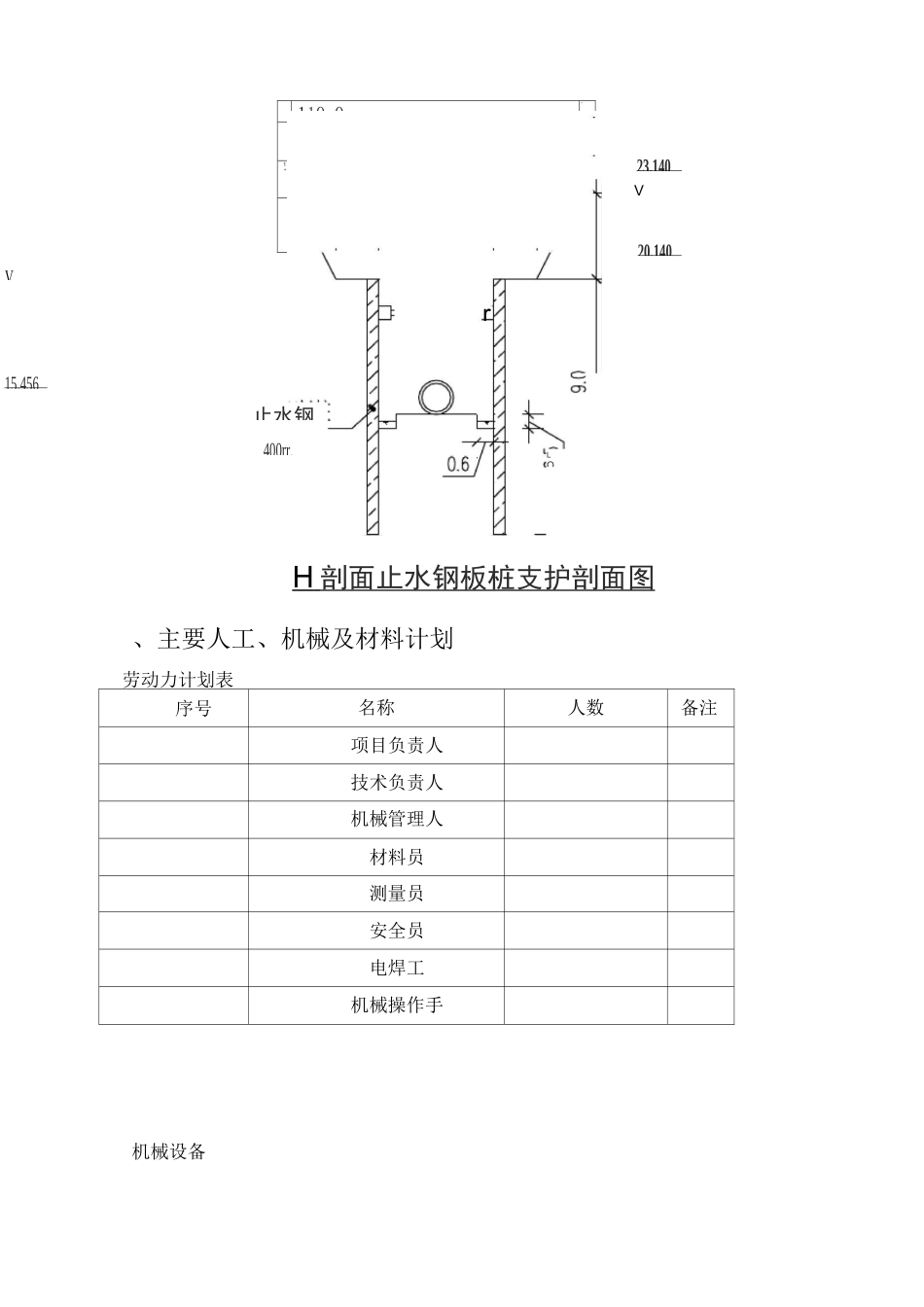

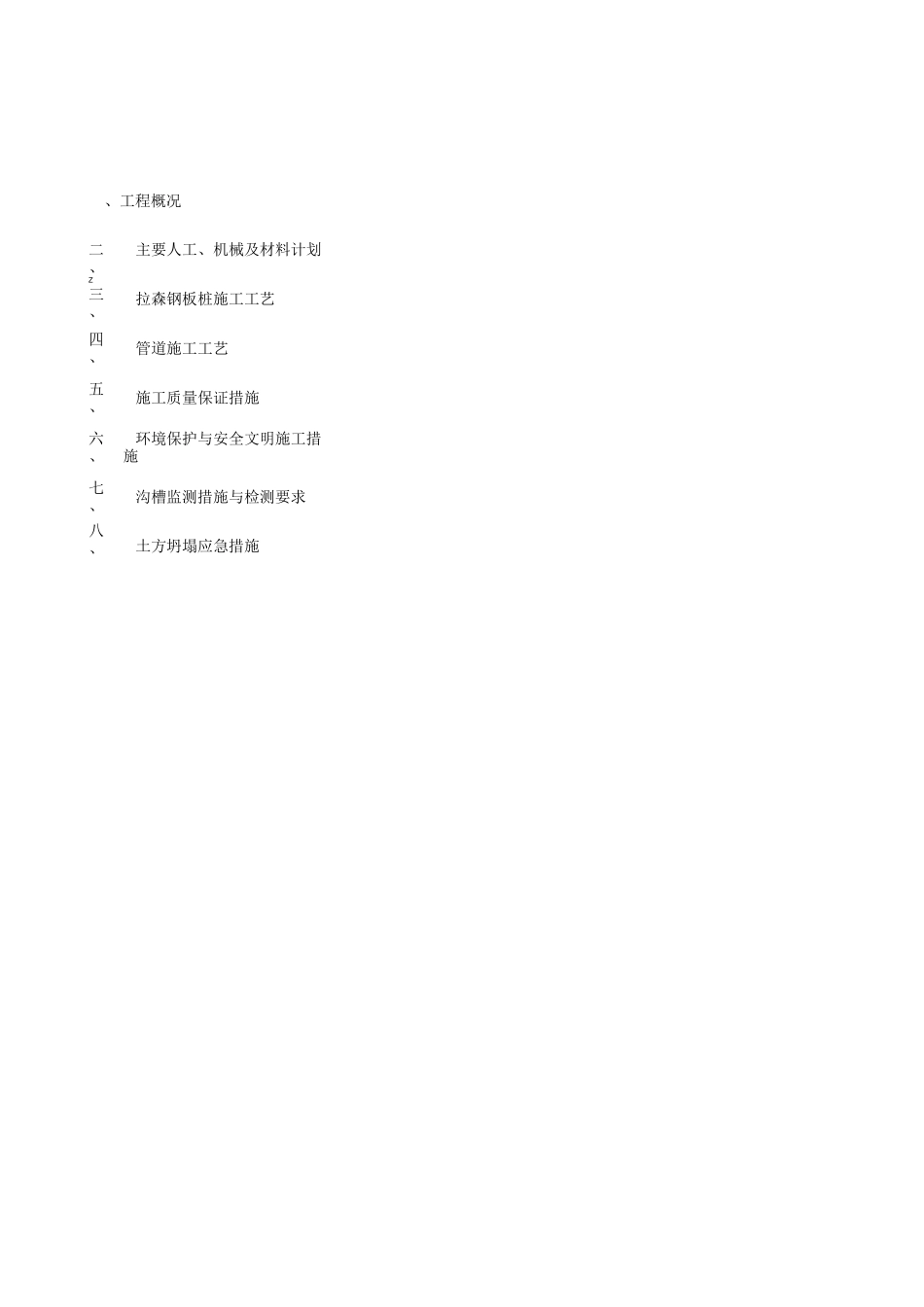

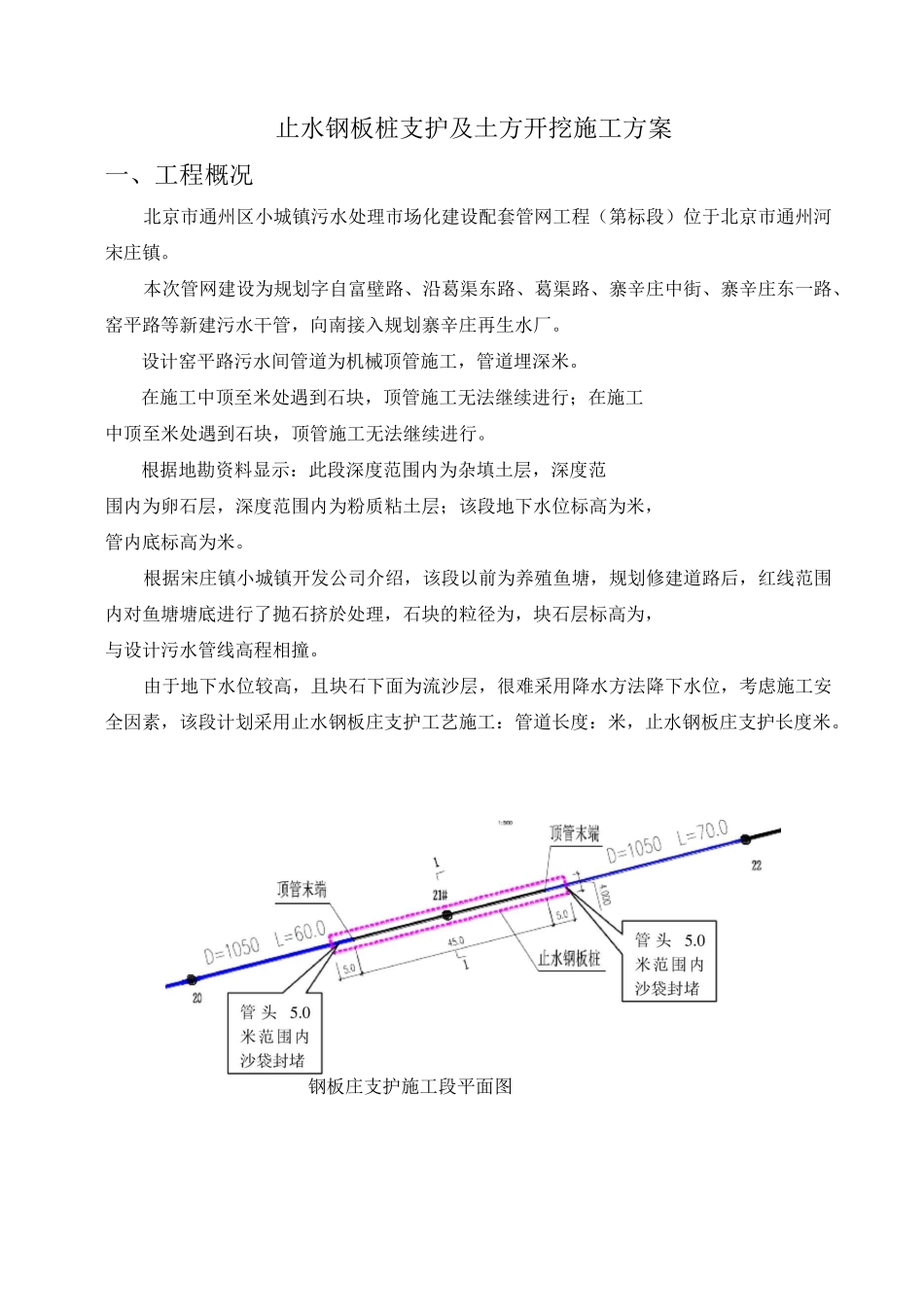

、工程概况二、主要人工、机械及材料计划Z三、拉森钢板桩施工工艺四、管道施工工艺五、施工质量保证措施六、环境保护与安全文明施工措施七、沟槽监测措施与检测要求八、土方坍塌应急措施止水钢板桩支护及土方开挖施工方案一、工程概况北京市通州区小城镇污水处理市场化建设配套管网工程（第标段）位于北京市通州河宋庄镇。本次管网建设为规划字自富壁路、沿葛渠东路、葛渠路、寨辛庄中街、寨辛庄东一路、窑平路等新建污水干管，向南接入规划寨辛庄再生水厂。设计窑平路污水间管道为机械顶管施工，管道埋深米。在施工中顶至米处遇到石块，顶管施工无法继续进行；在施工中顶至米处遇到石块，顶管施工无法继续进行。根据地勘资料显示：此段深度范围内为杂填土层，深度范围内为卵石层，深度范围内为粉质粘土层；该段地下水位标高为米，管内底标高为米。根据宋庄镇小城镇开发公司介绍，该段以前为养殖鱼塘，规划修建道路后，红线范围内对鱼塘塘底进行了抛石挤於处理，石块的粒径为，块石层标高为，与设计污水管线高程相撞。由于地下水位较高，且块石下面为流沙层，很难采用降水方法降下水位，考虑施工安全因素，该段计划采用止水钢板庄支护工艺施工：管道长度：米，止水钢板庄支护长度米。钢板庄支护施工段平面图110,0rk511.51<0承I1.5£Ik5f1*\厶23.14020.14015.456H 剖面止水钢板桩支护剖面图 、主要人工、机械及材料计划劳动力计划表序号名称人数备注项目负责人技术负责人机械管理人材料员测量员安全员电焊工机械操作手机械设备VVro止水钢400rr.LO名称规格数量备注吊车台用于管道安装液压履带式打拔机台用于拨钢板桩气割机套台切割钢板桩电焊机台钢板桩接长经纬仪台测量放线水准仪台沉降观测，高程材料选择拉森式（型）钢板桩型号截面积重量宽度高度腹板厚总根数()()()()()V拉森式（型）钢板桩三、拉森钢板桩施工工艺沟槽开挖采用 IV 型米长拉森钢板桩支护。拉森钢板桩用升降机就位后采用履带式液压挖土机带的液压振锤的锤机施打，施打前一定要放出准确的支护桩中线。考虑到钢板桩较长，在施打中，钢板桩容易向一边倾斜，由于倾斜误差积累不易纠正,难以控制钢板桩墙的平直度，施工时，将〜根钢板桩成排插入导架内，使它呈屏风状，然后再施打屏风式打入法不易使板桩发生屈曲、扭转、倾斜和墙面凹凸，打入精度高,易于实现封闭合拢。故钢板桩施工拟采用屏风式打入法。一般要求（）钢板桩的设置位置要符合设计要求，并在基础部位留有支模、拆模的余地...
