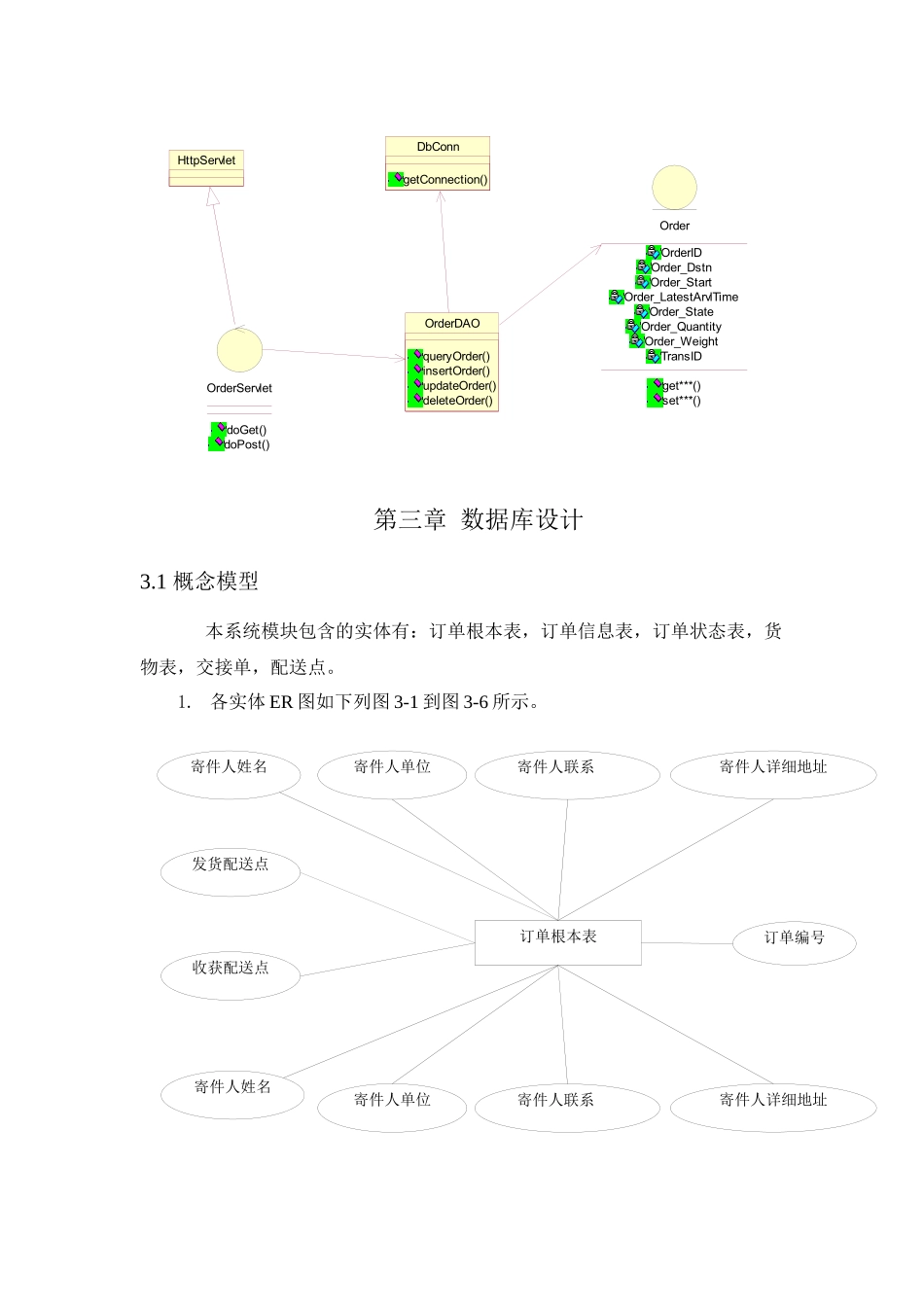

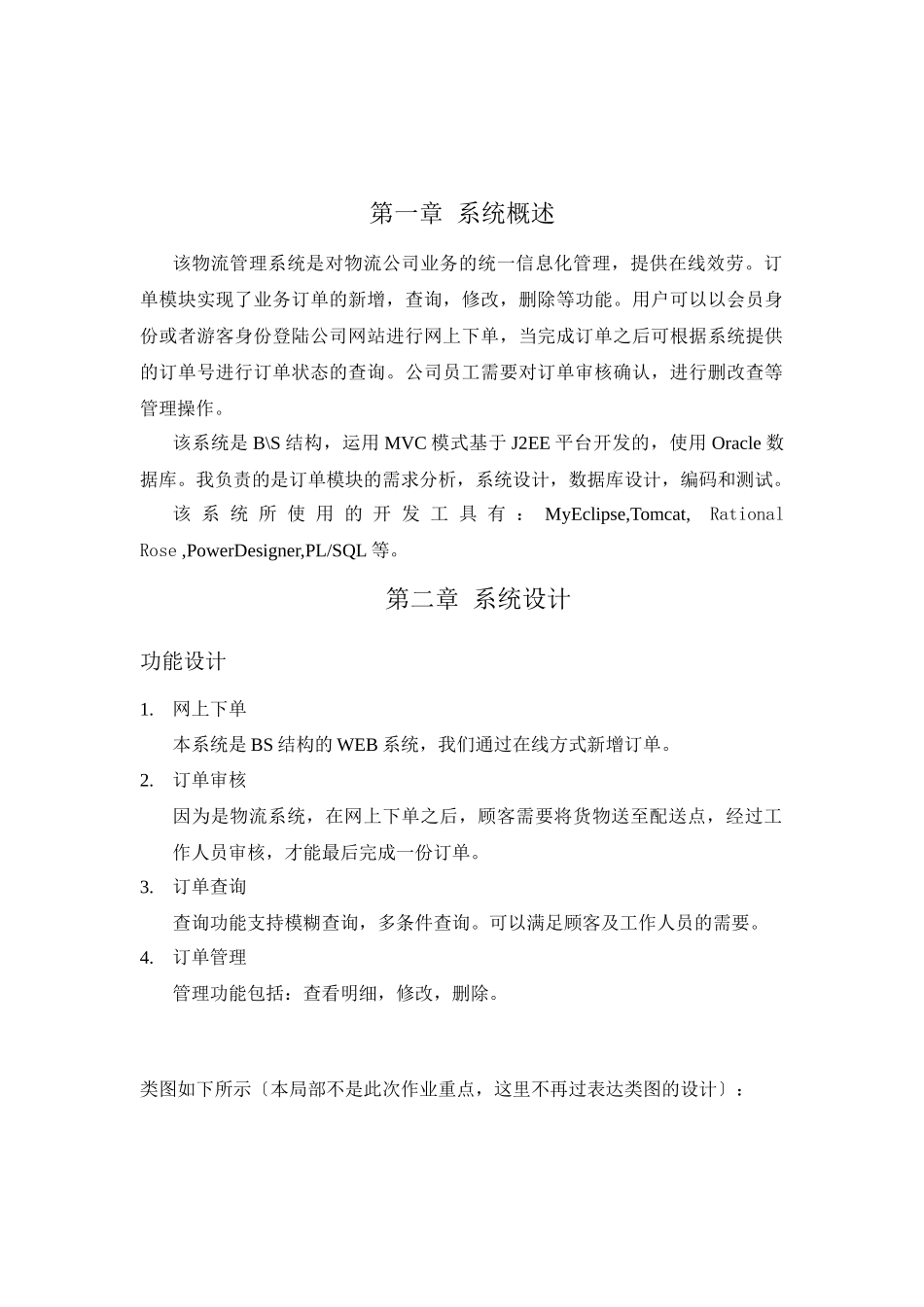

数据库实验报告第一章 系统概述该物流管理系统是对物流公司业务的统一信息化管理，提供在线效劳。订单模块实现了业务订单的新增，查询，修改，删除等功能。用户可以以会员身份或者游客身份登陆公司网站进行网上下单，当完成订单之后可根据系统提供的订单号进行订单状态的查询。公司员工需要对订单审核确认，进行删改查等管理操作。该系统是 B\S 结构，运用 MVC 模式基于 J2EE 平台开发的，使用 Oracle 数据库。我负责的是订单模块的需求分析，系统设计，数据库设计，编码和测试。该 系 统 所 使 用 的 开 发 工 具 有 ： MyEclipse,Tomcat, Rational Rose ,PowerDesigner,PL/SQL 等。第二章 系统设计功能设计1.网上下单本系统是 BS 结构的 WEB 系统，我们通过在线方式新增订单。2.订单审核因为是物流系统，在网上下单之后，顾客需要将货物送至配送点，经过工作人员审核，才能最后完成一份订单。3.订单查询查询功能支持模糊查询，多条件查询。可以满足顾客及工作人员的需要。4.订单管理管理功能包括：查看明细，修改，删除。类图如下所示〔本局部不是此次作业重点，这里不再过表达类图的设计〕：订单根本表收获配送点寄件人单位寄件人姓名寄件人联系 寄件人详细地址发货配送点订单编号寄件人姓名寄件人单位寄件人联系 寄件人详细地址第三章 数据库设计3.1 概念模型本系统模块包含的实体有：订单根本表，订单信息表，订单状态表，货物表，交接单，配送点。1. 各实体 ER 图如下列图 3-1 到图 3-6 所示。HttpServletOrderServletdoGet()doPost()DbConngetConnection()OrderOrderIDOrder_DstnOrder_StartOrder_LatestArvlTimeOrder_StateOrder_QuantityOrder_WeightTransIDget***()set***()OrderDAOqueryOrder()insertOrder()updateOrder()deleteOrder()订单信息表订单类别支付状态下单日期保价金额总计费用交接单编号订单编号货物资费发货日期备注订单状态表状态更新时间操作点编号称操作员编号订单编号图 3－1 订单根本表实体 E-R 图图 3－2 订单信息表实体 E-R 图图 3－3 订单状态表实体 E-R 图货物表货物名称货物数量货物重量货物编号订单编号交接单交接单编号运力编号发货配送点订单数量最迟到达时间配送重量配送点所属省份所属城市办公 配送点编号配送点名称图 3－4 货物表实体 E-R 图图 3－5 交接单实体 E-R 图图 3－6 配送点实体 E-R 图订单根本表订 单 信 息表订 单 ...
