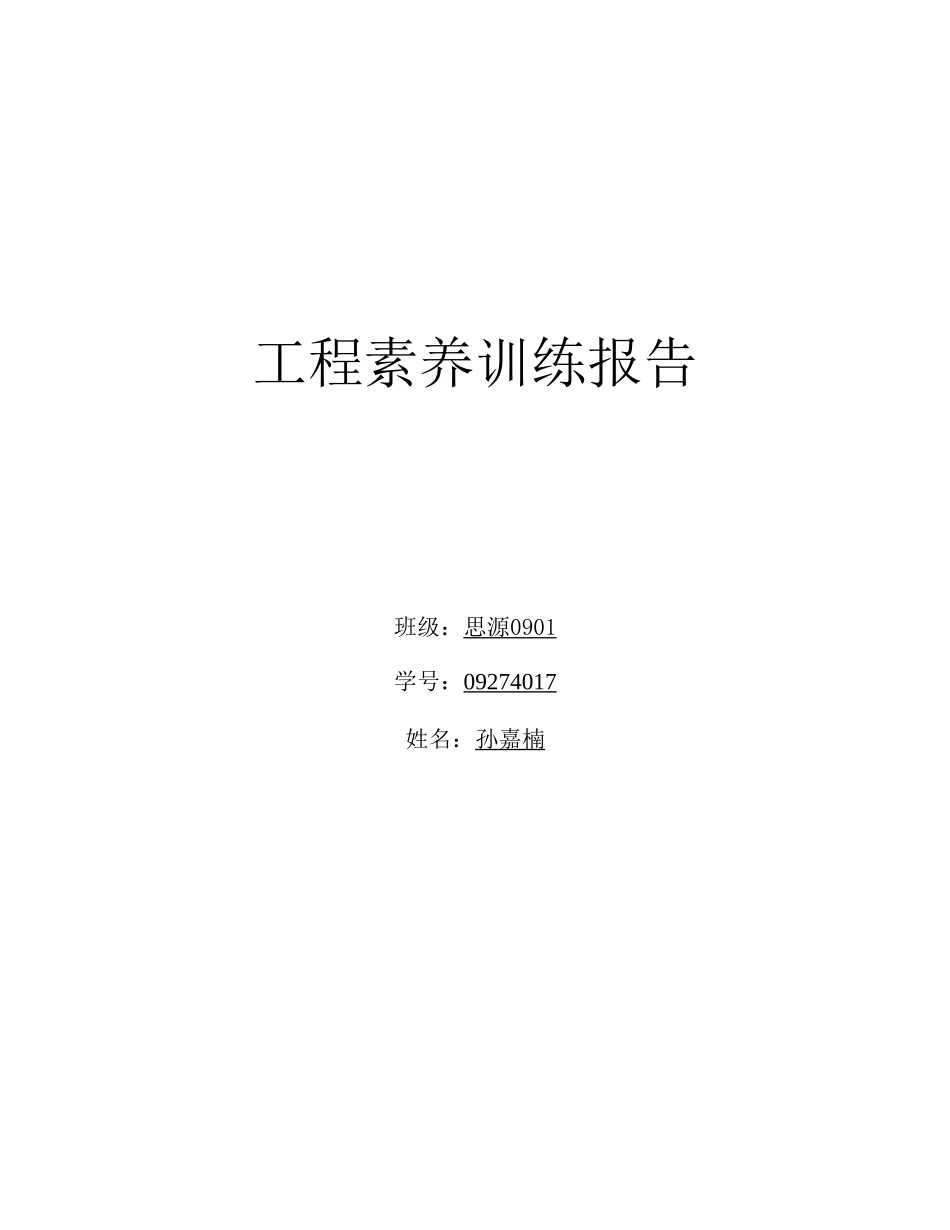

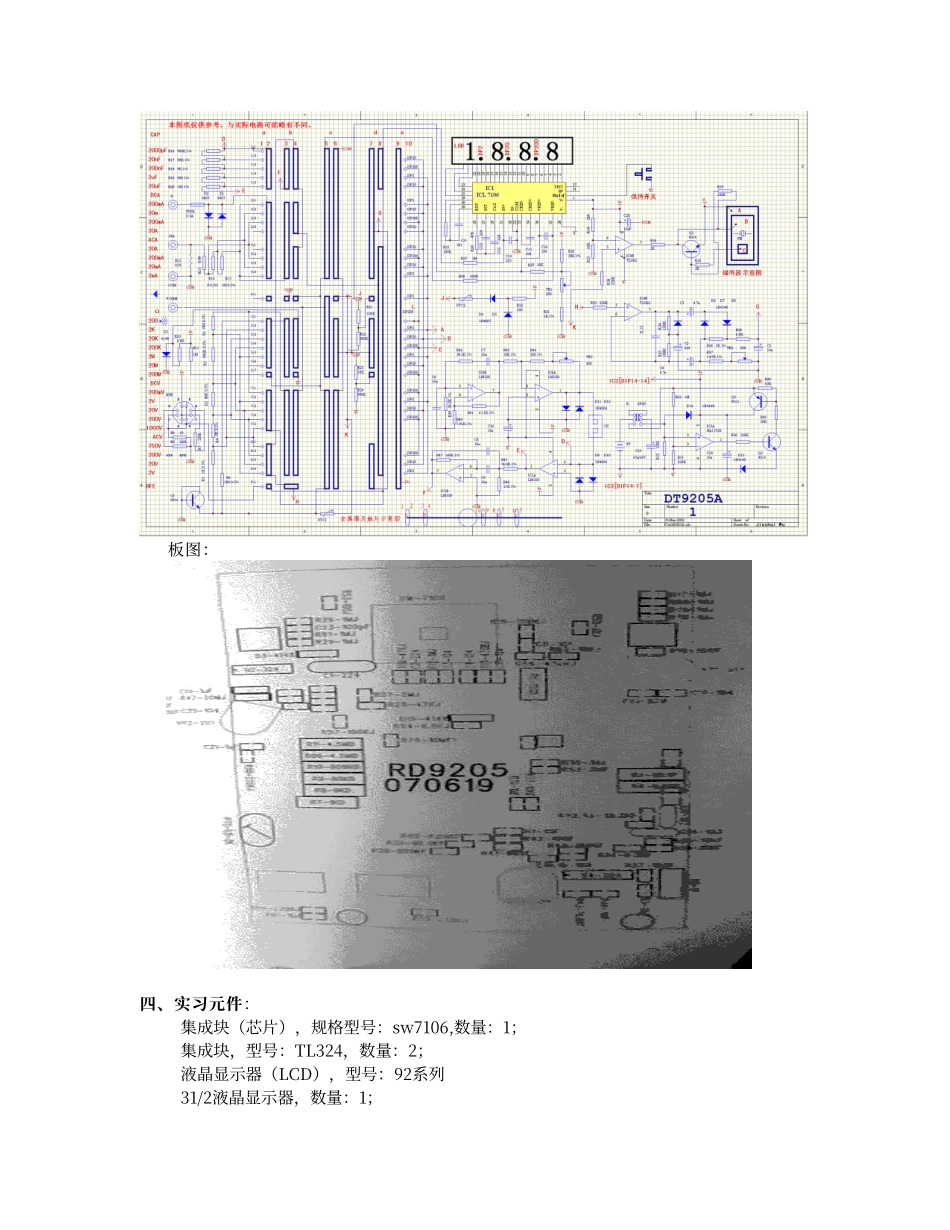

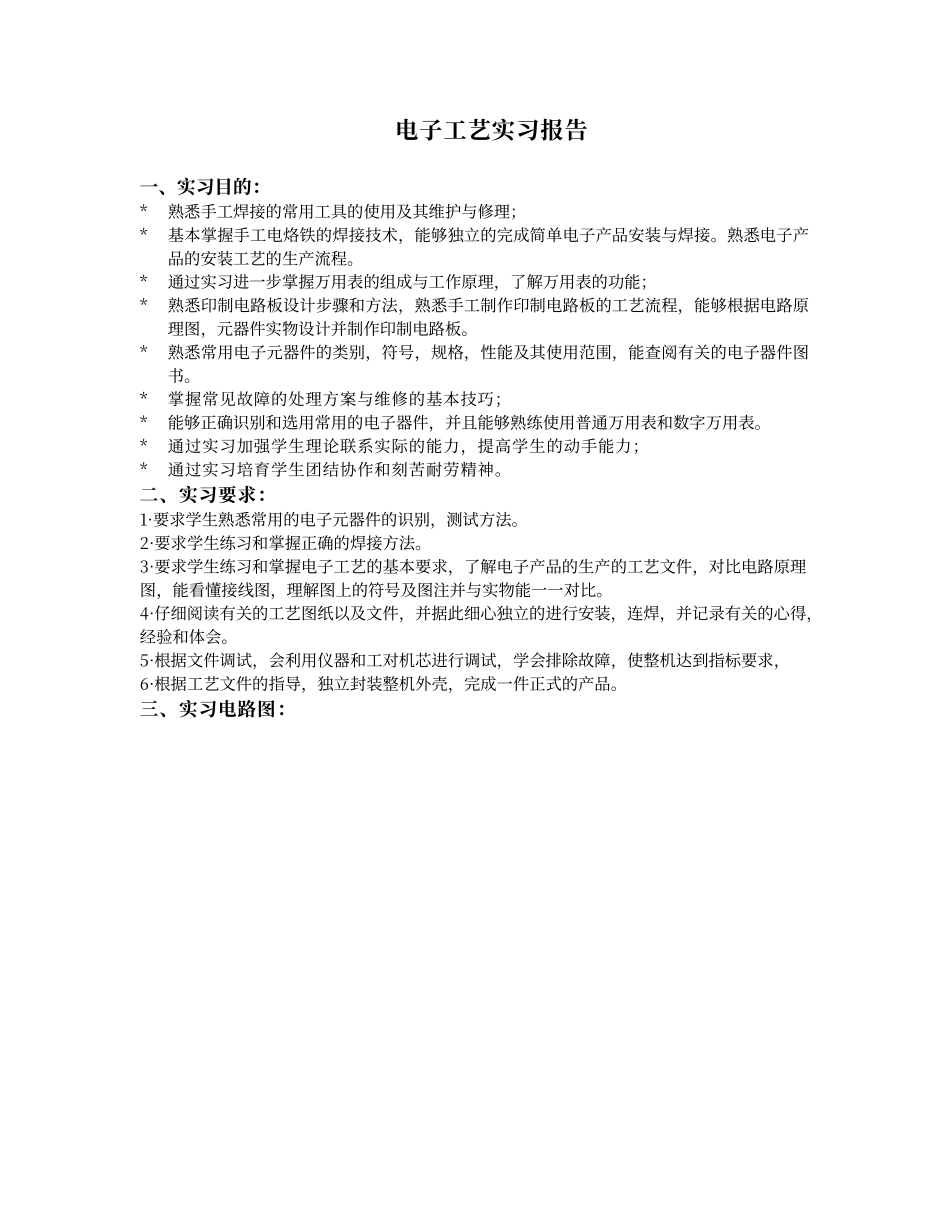

工程素养训练报告班级：思源 0901 学号：09274017姓名：孙嘉楠电子工艺实习报告 一、实习目的：*熟悉手工焊接的常用工具的使用及其维护与修理；*基本掌握手工电烙铁的焊接技术，能够独立的完成简单电子产品安装与焊接。熟悉电子产品的安装工艺的生产流程。*通过实习进一步掌握万用表的组成与工作原理，了解万用表的功能；*熟悉印制电路板设计步骤和方法，熟悉手工制作印制电路板的工艺流程，能够根据电路原理图，元器件实物设计并制作印制电路板。*熟悉常用电子元器件的类别，符号，规格，性能及其使用范围，能查阅有关的电子器件图书。*掌握常见故障的处理方案与维修的基本技巧；*能够正确识别和选用常用的电子器件，并且能够熟练使用普通万用表和数字万用表。*通过实习加强学生理论联系实际的能力，提高学生的动手能力；*通过实习培育学生团结协作和刻苦耐劳精神。二、实习要求：1·要求学生熟悉常用的电子元器件的识别，测试方法。2·要求学生练习和掌握正确的焊接方法。3·要求学生练习和掌握电子工艺的基本要求，了解电子产品的生产的工艺文件，对比电路原理图，能看懂接线图，理解图上的符号及图注并与实物能一一对比。4·仔细阅读有关的工艺图纸以及文件，并据此细心独立的进行安装，连焊，并记录有关的心得，经验和体会。5·根据文件调试，会利用仪器和工对机芯进行调试，学会排除故障，使整机达到指标要求，6·根据工艺文件的指导，独立封装整机外壳，完成一件正式的产品。三、实习电路图： 板图： 四、实习元件：集成块（芯片），规格型号：sw7106,数量：1；集成块，型号：TL324，数量：2；液晶显示器（LCD），型号：92系列 31/2液晶显示器，数量：1；线路板，型号：RD9205A,数量：1；4148二极管，数量：4；发光二极管，数量1；电位器，型号：201，数量：2；瓷片电容，型号：100pF,数量：2；聚酯电容：型号：103（0.01uF）,数量：2； 型号：103（0.01uF）,数量：2； 型号：104（0.1uF），数量：6； 型号：224/16V（0.02uF），数量：1； 型号：224/16V（0.02uF）,数量：1； 型号：105/50V（1uF）,数量：2；电容在电路中一般用“c”加数字表示（如 c13 表示编号为 13 的电容）。电容是由两片金属膜紧靠，中间用绝缘材料隔开而组成的元件。电容的特性主要是隔直流通沟通。电容容量的大小就是表示能贮存电能的大小，电容对沟通信号的阻碍作用称为容抗，它与沟通信号的频率和电容量有关。容抗 xc=1/2πf c (f 表示沟通信号...
