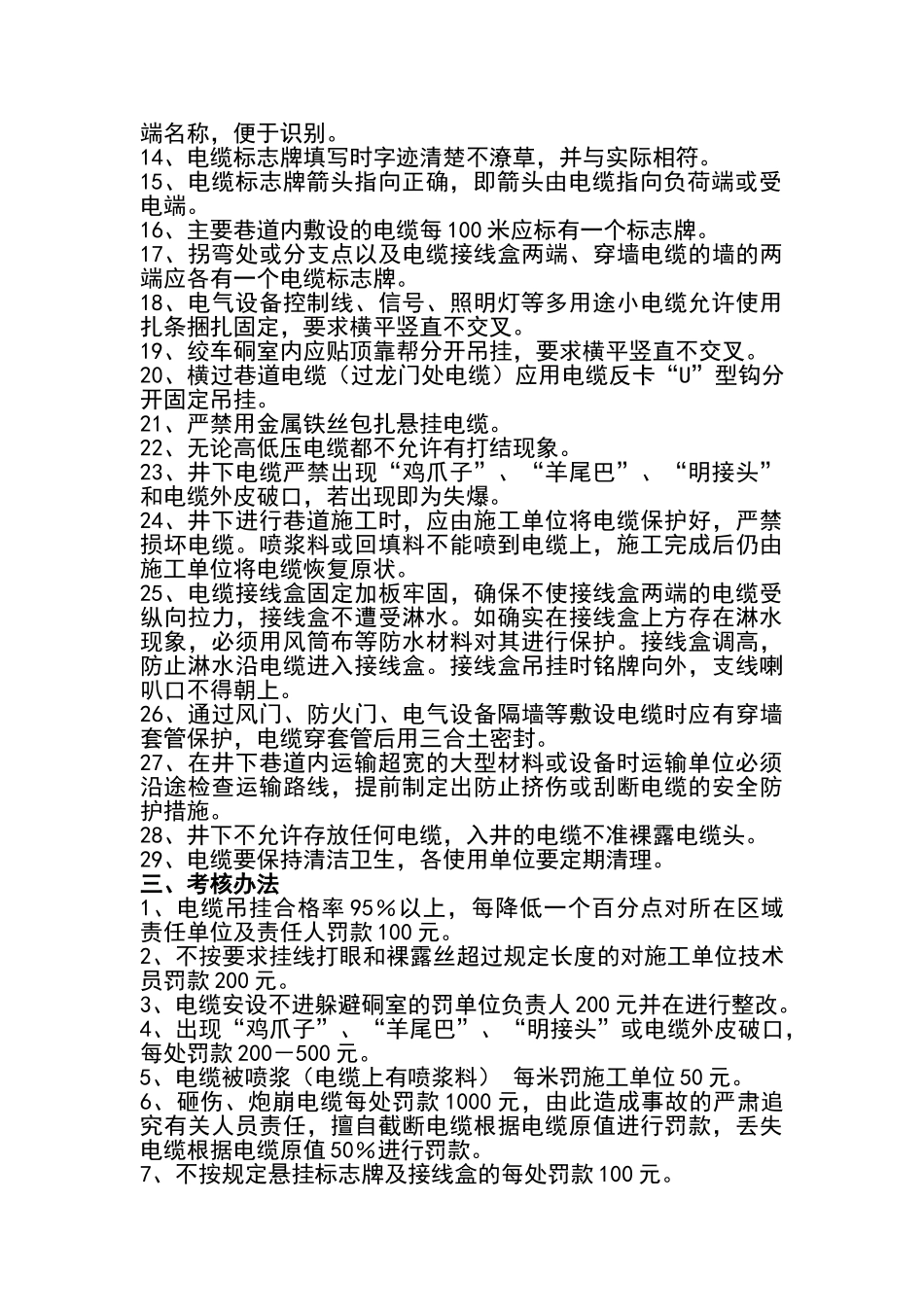

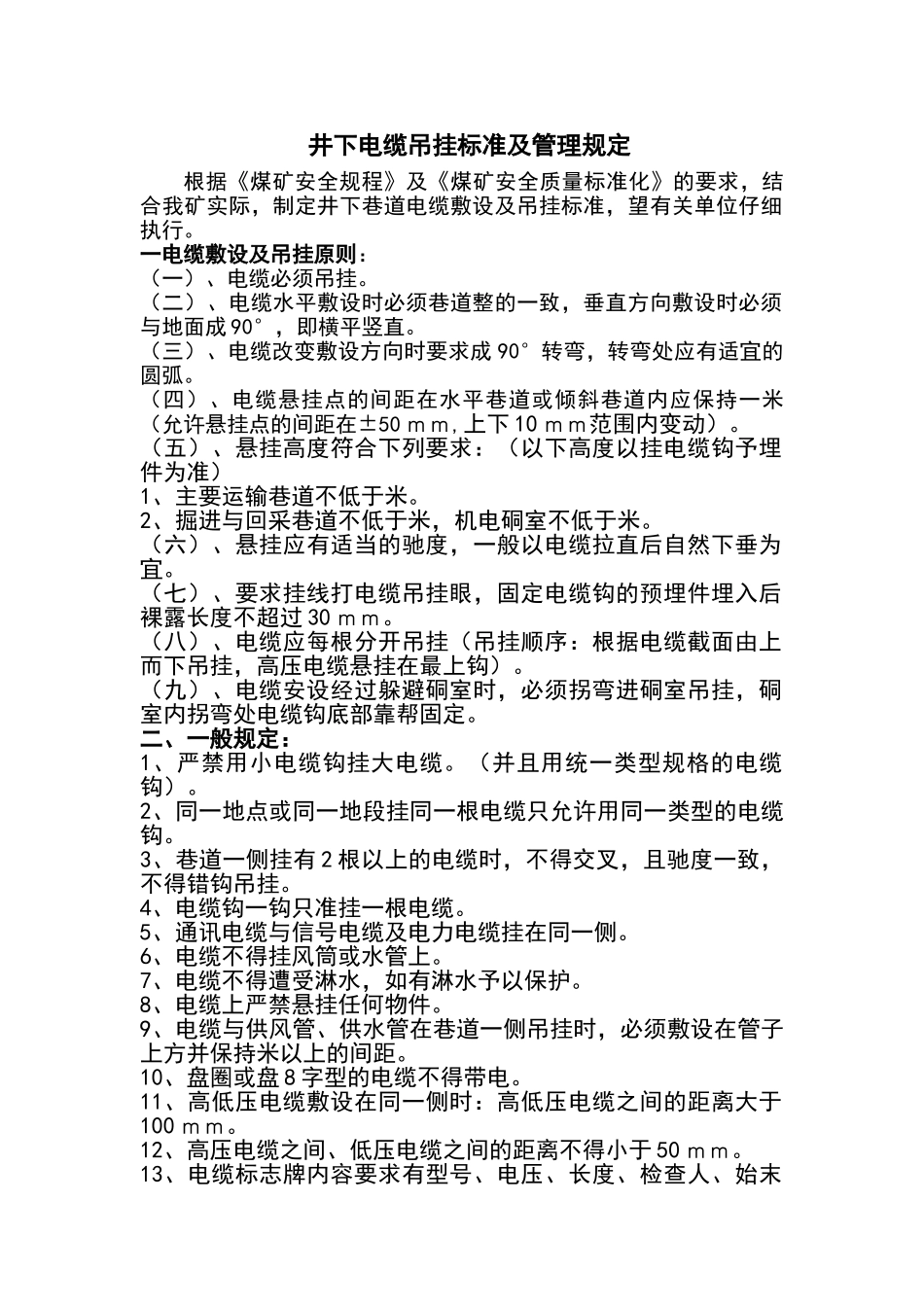

井下电缆吊挂标准及管理规定根据《煤矿安全规程》及《煤矿安全质量标准化》的要求，结合我矿实际，制定井下巷道电缆敷设及吊挂标准，望有关单位仔细执行。一电缆敷设及吊挂原则：（一）、电缆必须吊挂。（二）、电缆水平敷设时必须巷道整的一致，垂直方向敷设时必须与地面成 90°，即横平竖直。（三）、电缆改变敷设方向时要求成 90°转弯，转弯处应有适宜的圆弧。（四）、电缆悬挂点的间距在水平巷道或倾斜巷道内应保持一米（允许悬挂点的间距在±50 ｍｍ,上下 10 ｍｍ范围内变动）。（五）、悬挂高度符合下列要求：（以下高度以挂电缆钩予埋件为准）1、主要运输巷道不低于米。2、掘进与回采巷道不低于米，机电硐室不低于米。（六）、悬挂应有适当的驰度，一般以电缆拉直后自然下垂为宜。（七）、要求挂线打电缆吊挂眼，固定电缆钩的预埋件埋入后裸露长度不超过 30 ｍｍ。（八）、电缆应每根分开吊挂（吊挂顺序：根据电缆截面由上而下吊挂，高压电缆悬挂在最上钩）。（九）、电缆安设经过躲避硐室时，必须拐弯进硐室吊挂，硐室内拐弯处电缆钩底部靠帮固定。二、一般规定：1、严禁用小电缆钩挂大电缆。（并且用统一类型规格的电缆钩）。2、同一地点或同一地段挂同一根电缆只允许用同一类型的电缆钩。3、巷道一侧挂有 2 根以上的电缆时，不得交叉，且驰度一致，不得错钩吊挂。4、电缆钩一钩只准挂一根电缆。5、通讯电缆与信号电缆及电力电缆挂在同一侧。6、电缆不得挂风筒或水管上。7、电缆不得遭受淋水，如有淋水予以保护。8、电缆上严禁悬挂任何物件。9、电缆与供风管、供水管在巷道一侧吊挂时，必须敷设在管子上方并保持米以上的间距。10、盘圈或盘 8 字型的电缆不得带电。11、高低压电缆敷设在同一侧时：高低压电缆之间的距离大于100 ｍｍ。12、高压电缆之间、低压电缆之间的距离不得小于 50 ｍｍ。13、电缆标志牌内容要求有型号、电压、长度、检查人、始末端名称，便于识别。14、电缆标志牌填写时字迹清楚不潦草，并与实际相符。15、电缆标志牌箭头指向正确，即箭头由电缆指向负荷端或受电端。16、主要巷道内敷设的电缆每 100 米应标有一个标志牌。17、拐弯处或分支点以及电缆接线盒两端、穿墙电缆的墙的两端应各有一个电缆标志牌。18、电气设备控制线、信号、照明灯等多用途小电缆允许使用扎条捆扎固定，要求横平竖直不交叉。19、绞车硐室内应贴顶靠帮分开吊挂，要求横平竖直不交叉。20、横过巷道电缆（过龙门处电缆）应用电...
