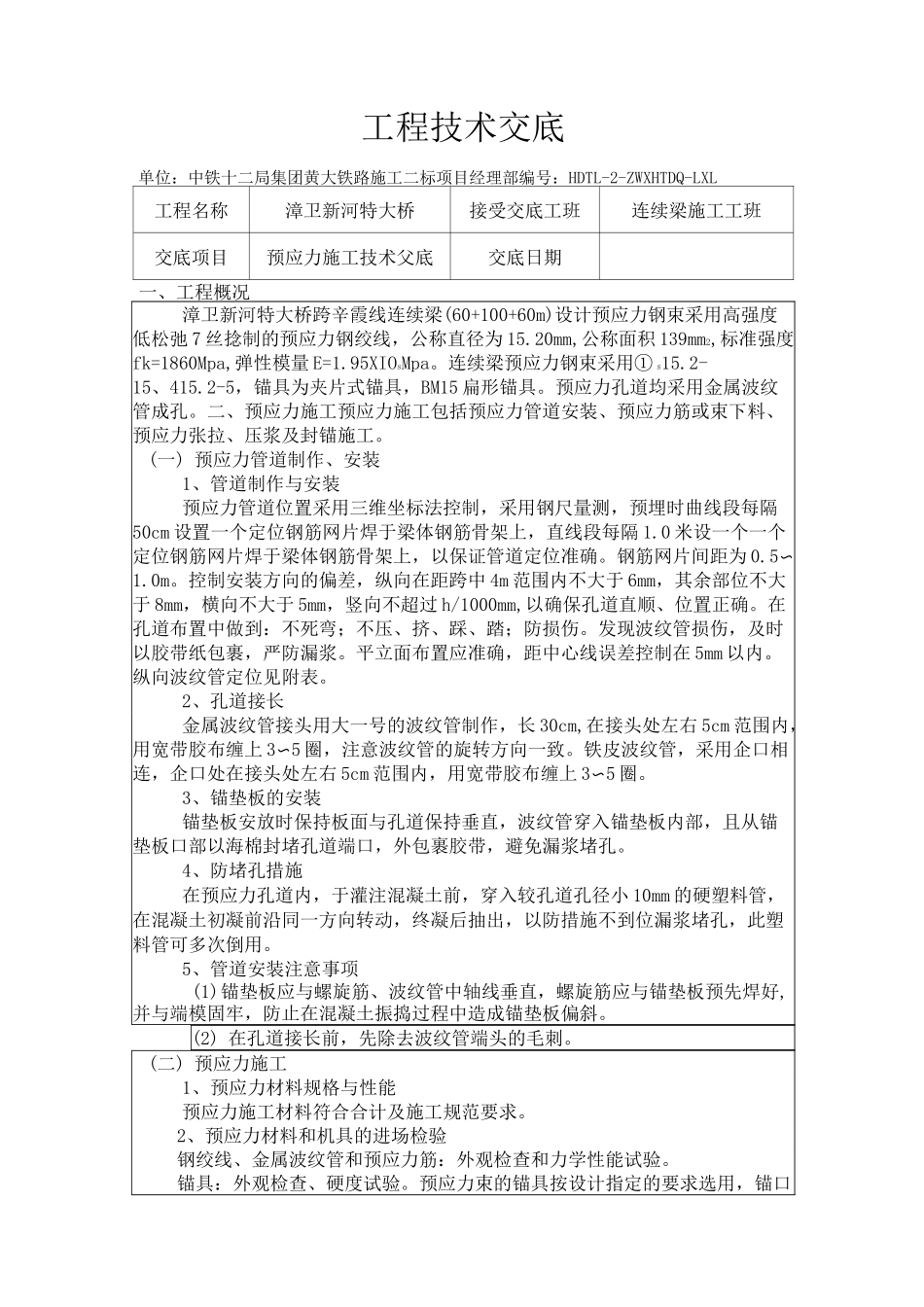

工程技术交底单位：中铁十二局集团黄大铁路施工二标项目经理部编号：HDTL-2-ZWXHTDQ-LXL工程名称漳卫新河特大桥接受交底工班连续梁施工工班交底项目预应力施工技术父底交底日期一、工程概况漳卫新河特大桥跨辛霞线连续梁(60+100+60m)设计预应力钢束采用高强度低松弛 7 丝捻制的预应力钢绞线，公称直径为 15.20mm,公称面积 139mm2,标准强度fk=1860Mpa,弹性模量 E=1.95XIOsMpa。连续梁预应力钢束采用① s15.2-15、415.2-5，锚具为夹片式锚具，BM15 扁形锚具。预应力孔道均采用金属波纹管成孔。二、预应力施工预应力施工包括预应力管道安装、预应力筋或束下料、预应力张拉、压浆及封锚施工。(一) 预应力管道制作、安装1、管道制作与安装预应力管道位置采用三维坐标法控制，采用钢尺量测，预埋时曲线段每隔50cm 设置一个定位钢筋网片焊于梁体钢筋骨架上，直线段每隔 1.0 米设一个一个定位钢筋网片焊于梁体钢筋骨架上，以保证管道定位准确。钢筋网片间距为 0.5〜1.0m。控制安装方向的偏差，纵向在距跨中 4m 范围内不大于 6mm，其余部位不大于 8mm，横向不大于 5mm，竖向不超过 h/1000mm,以确保孔道直顺、位置正确。在孔道布置中做到：不死弯；不压、挤、踩、踏；防损伤。发现波纹管损伤，及时以胶带纸包裹，严防漏浆。平立面布置应准确，距中心线误差控制在 5mm 以内。纵向波纹管定位见附表。2、孔道接长金属波纹管接头用大一号的波纹管制作，长 30cm,在接头处左右 5cm 范围内，用宽带胶布缠上 3〜5 圈，注意波纹管的旋转方向一致。铁皮波纹管，采用企口相连，企口处在接头处左右 5cm 范围内，用宽带胶布缠上 3〜5 圈。3、锚垫板的安装锚垫板安放时保持板面与孔道保持垂直，波纹管穿入锚垫板内部，且从锚垫板口部以海棉封堵孔道端口，外包裹胶带，避免漏浆堵孔。4、防堵孔措施在预应力孔道内，于灌注混凝土前，穿入较孔道孔径小 10mm 的硬塑料管，在混凝土初凝前沿同一方向转动，终凝后抽出，以防措施不到位漏浆堵孔，此塑料管可多次倒用。5、管道安装注意事项(1)锚垫板应与螺旋筋、波纹管中轴线垂直，螺旋筋应与锚垫板预先焊好,并与端模固牢，防止在混凝土振捣过程中造成锚垫板偏斜。(2) 在孔道接长前，先除去波纹管端头的毛刺。(二) 预应力施工1、预应力材料规格与性能预应力施工材料符合合计及施工规范要求。2、预应力材料和机具的进场检验钢绞线、金属波纹管和预应力筋：外观检查和力学性能试验。锚具：外观检查、...
