燃气管道牺牲阳极保护

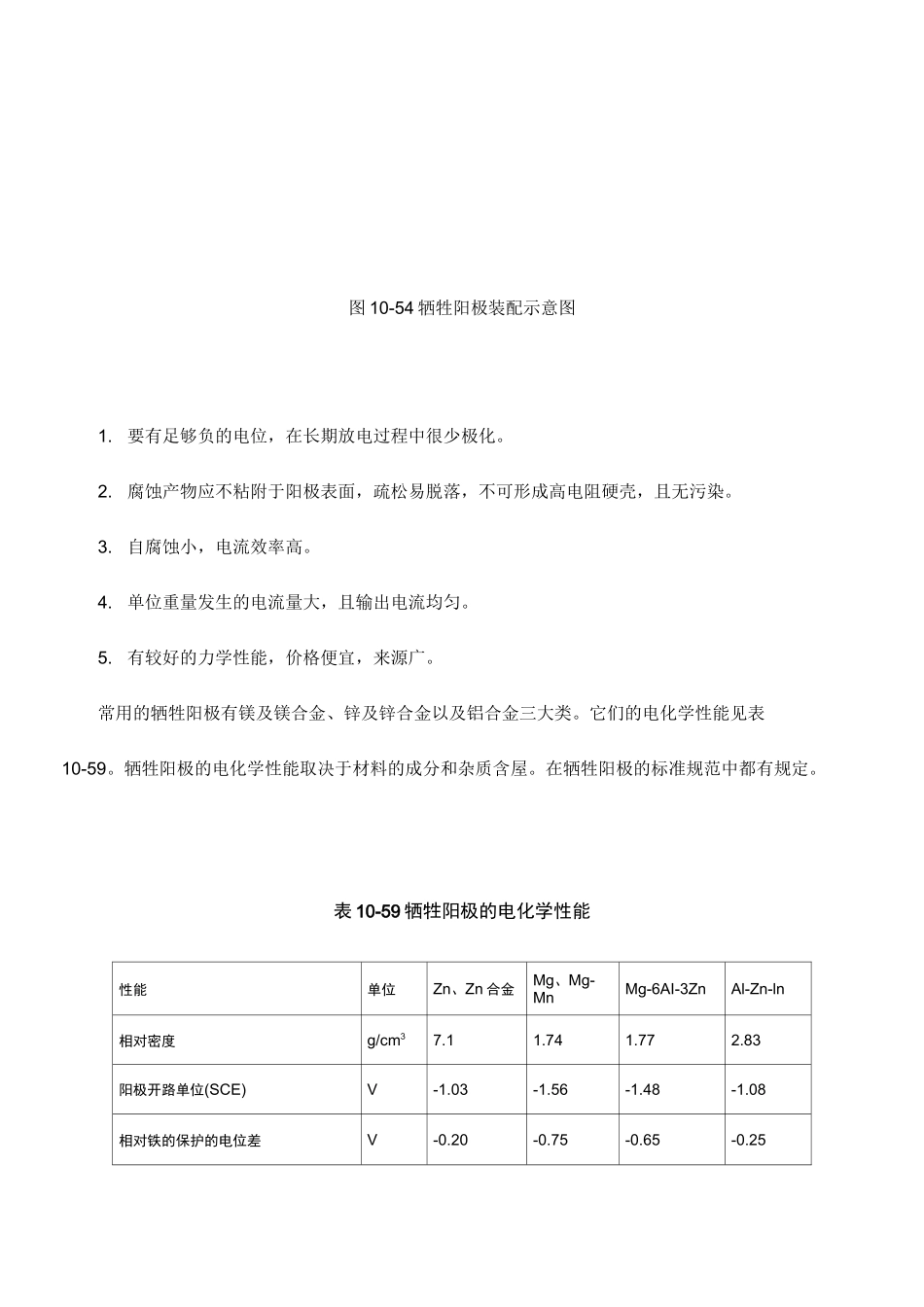

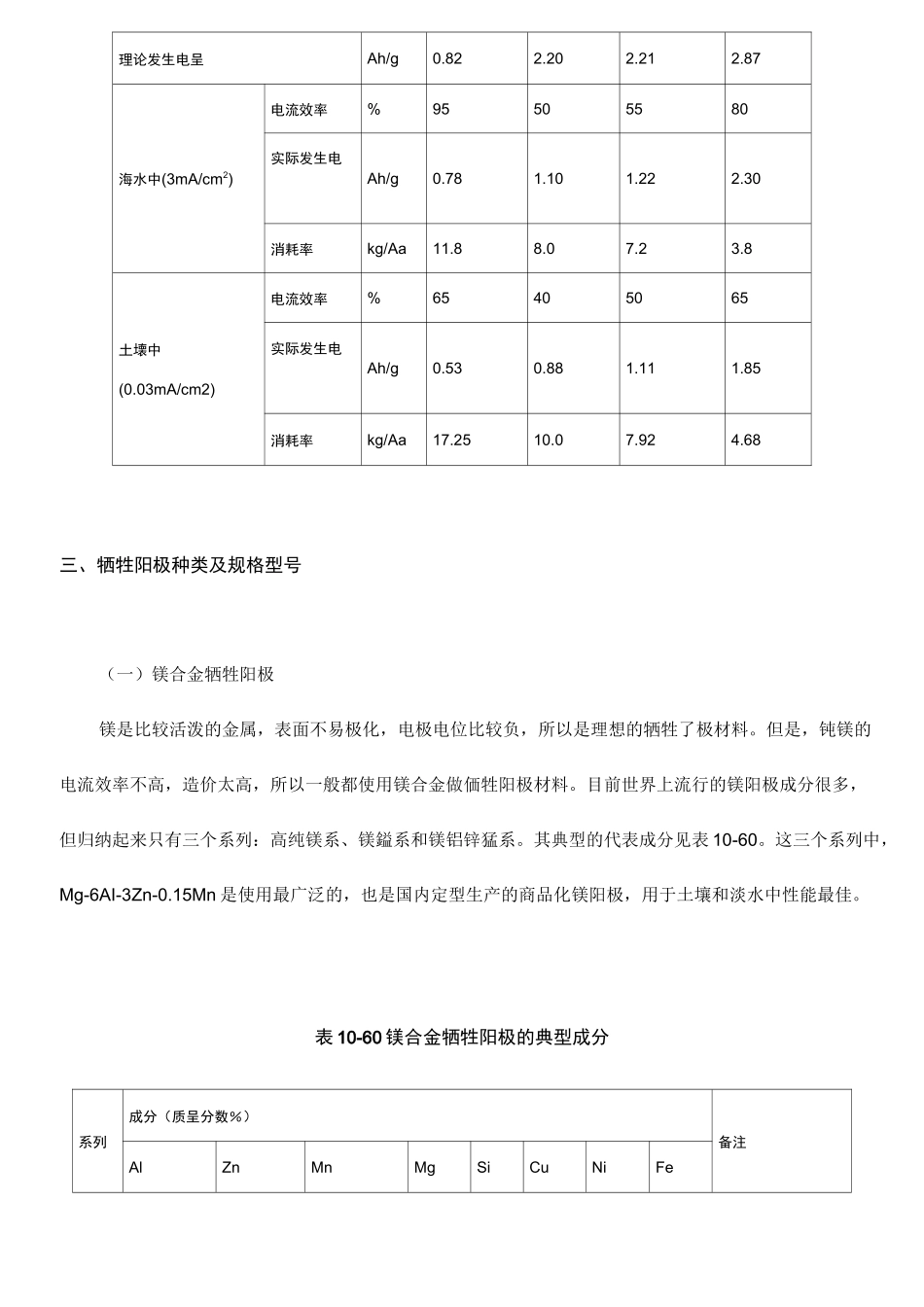

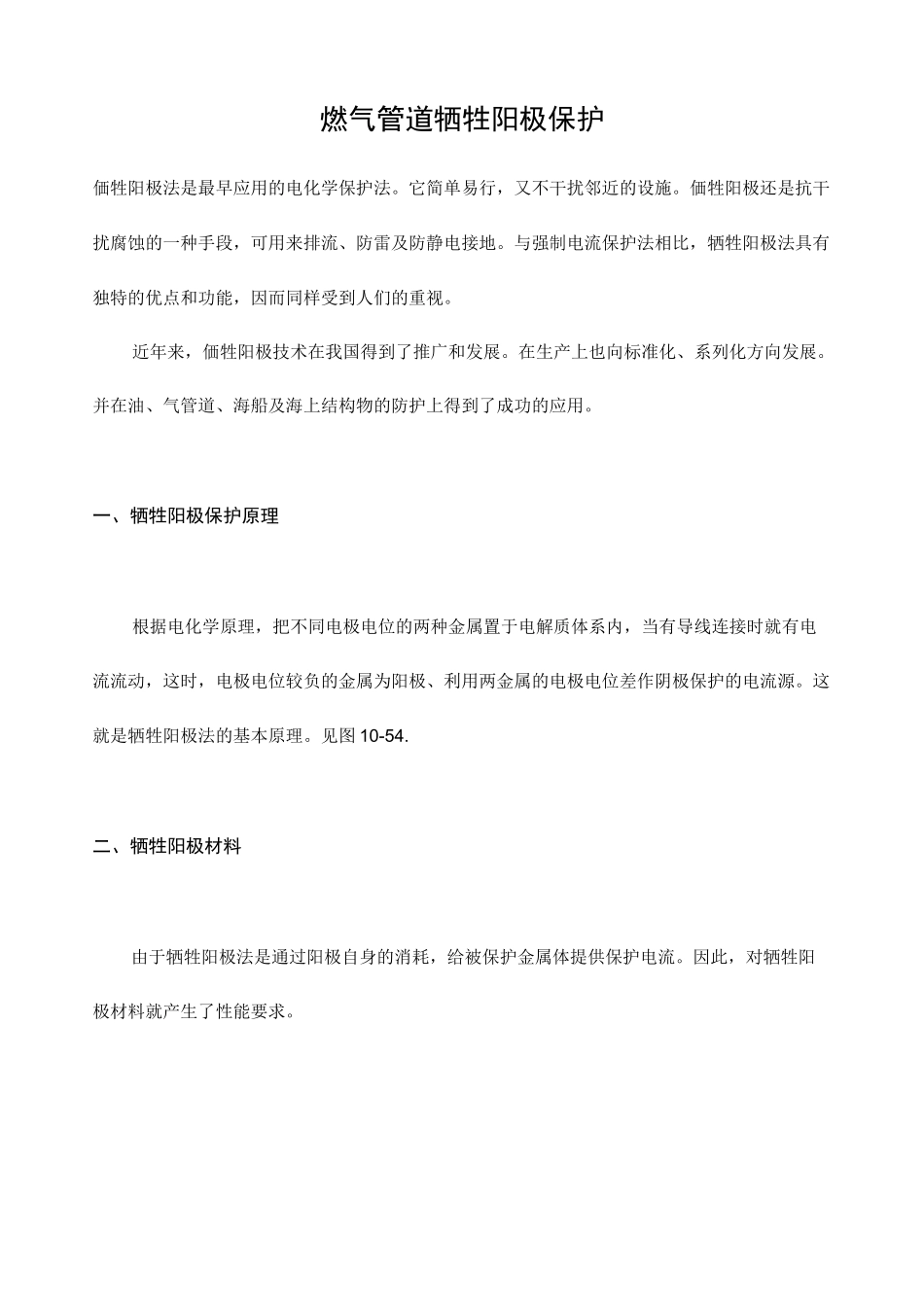

燃气管道牺牲阳极保护価牲阳极法是最早应用的电化学保护法。它简单易行，又不干扰邻近的设施。価牲阳极还是抗干扰腐蚀的一种手段，可用来排流、防雷及防静电接地。与强制电流保护法相比，牺牲阳极法具有独特的优点和功能，因而同样受到人们的重视。近年来，価牲阳极技术在我国得到了推广和发展。在生产上也向标准化、系列化方向发展。并在油、气管道、海船及海上结构物的防护上得到了成功的应用。一、牺牲阳极保护原理根据电化学原理，把不同电极电位的两种金属置于电解质体系内，当有导线连接时就有电流流动，这时，电极电位较负的金属为阳极、利用两金属的电极电位差作阴极保护的电流源。这就是牺牲阳极法的基本原理。见图 10-54.二、牺牲阳极材料由于牺牲阳极法是通过阳极自身的消耗，给被保护金属体提供保护电流。因此，对牺牲阳极材料就产生了性能要求。图 10-54 牺牲阳极装配示意图1.要有足够负的电位，在长期放电过程中很少极化。2.腐蚀产物应不粘附于阳极表面，疏松易脱落，不可形成高电阻硬壳，且无污染。3.自腐蚀小，电流效率高。4.单位重量发生的电流量大，且输出电流均匀。5.有较好的力学性能，价格便宜，来源广。常用的牺牲阳极有镁及镁合金、锌及锌合金以及铝合金三大类。它们的电化学性能见表10-59。牺牲阳极的电化学性能取决于材料的成分和杂质含屋。在牺牲阳极的标准规范中都有规定。表 10-59 牺牲阳极的电化学性能性能单位Zn、Zn 合金Mg、Mg-MnMg-6AI-3ZnAl-Zn-ln相对密度g/cm37.11.741.772.83阳极开路单位(SCE)V-1.03-1.56-1.48-1.08相对铁的保护的电位差V-0.20-0.75-0.65-0.25理论发生电呈Ah/g0.822.202.212.87海水中(3mA/cm2)电流效率%95505580实际发生电Ah/g0.781.101.222.30消耗率kg/Aa11.88.07.23.8土壊中(0.03mA/cm2)电流效率%65405065实际发生电Ah/g0.530.881.111.85消耗率kg/Aa17.2510.07.924.68三、牺牲阳极种类及规格型号（一）镁合金牺牲阳极镁是比较活泼的金属，表面不易极化，电极电位比较负，所以是理想的牺牲了极材料。但是，钝镁的电流效率不高，造价太高，所以一般都使用镁合金做価牲阳极材料。目前世界上流行的镁阳极成分很多，但归纳起来只有三个系列：高纯镁系、镁鎰系和镁铝锌猛系。其典型的代表成分见表 10-60。这三个系列中，Mg-6AI-3Zn-0.15Mn 是使用最广泛的，也是国内定型生产的商品化镁阳极，用于土壤和淡水中性能最佳。表 10-60 镁合金牺牲阳极的典型成分系列成分（质呈分数％）备注AlZn...
