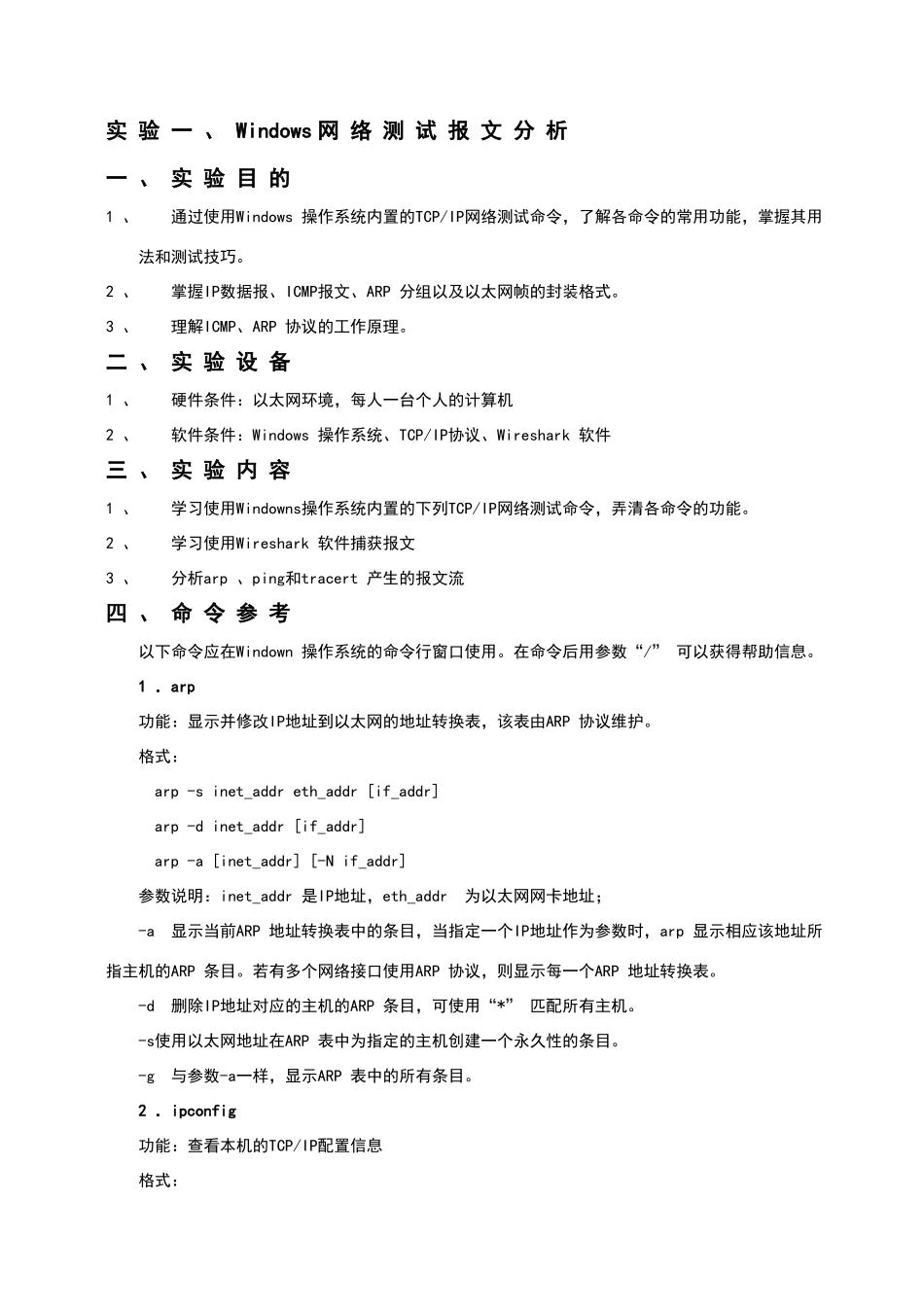

实 验 一 、 Windows 网 络 测 试 报 文 分 析一 、 实 验 目 的1 、通过使用Windows 操作系统内置的TCP/IP网络测试命令，了解各命令的常用功能，掌握其用法和测试技巧。2 、掌握IP数据报、ICMP报文、ARP 分组以及以太网帧的封装格式。3 、理解ICMP、ARP 协议的工作原理。二 、 实 验 设 备1 、硬件条件：以太网环境，每人一台个人的计算机2 、软件条件：Windows 操作系统、TCP/IP协议、Wireshark 软件三 、 实 验 内 容1 、学习使用Windowns操作系统内置的下列TCP/IP网络测试命令，弄清各命令的功能。2 、学习使用Wireshark 软件捕获报文3 、分析arp 、ping和tracert 产生的报文流四 、 命 令 参 考以下命令应在Windown 操作系统的命令行窗口使用。在命令后用参数“/” 可以获得帮助信息。1 ．arp功能：显示并修改IP地址到以太网的地址转换表，该表由ARP 协议维护。格式：arp -s inet_addr eth_addr [if_addr] arp -d inet_addr [if_addr] arp -a [inet_addr] [-N if_addr] 参数说明：inet_addr 是IP地址，eth_addr 为以太网网卡地址；-a 显示当前ARP 地址转换表中的条目，当指定一个IP地址作为参数时，arp 显示相应该地址所指主机的ARP 条目。若有多个网络接口使用ARP 协议，则显示每一个ARP 地址转换表。-d 删除IP地址对应的主机的ARP 条目，可使用“*” 匹配所有主机。-s使用以太网地址在ARP 表中为指定的主机创建一个永久性的条目。-g 与参数-a一样，显示ARP 表中的所有条目。2 ．ipconfig功能：查看本机的TCP/IP配置信息格式：ipconfig [/all][/batch file][/renew all][/release all][/renew n][/release n]参数说明：/all 显示与TCP/IP协议相关的所有细节信息，其中包括测试的主机名、IP地址、子网掩码、节点类型、是否启用IP路由、网卡的物理地址、默认网关等。/batch file 将测试的结果存入指定的文本文件“file”中，以便于逐项查看，假如省略file文件名，则系统会把这测试的结果保存在系统的“”文件中。3 ．ping功能：查看TCP/IP网络中主机的通信情况。格式：ping [-t] [-a] [-n count] [-l size] [-f] [-i TTL] [-v TOS] [-r count] [-s count] [[-j host-list] | [-k host-list]] [-w timeout] target_name参数说明：-t 使本主机不断地向目的主机发送数据，直到使用Ctrl－C 中断。-a 解析主机的NETBIOS 名...
