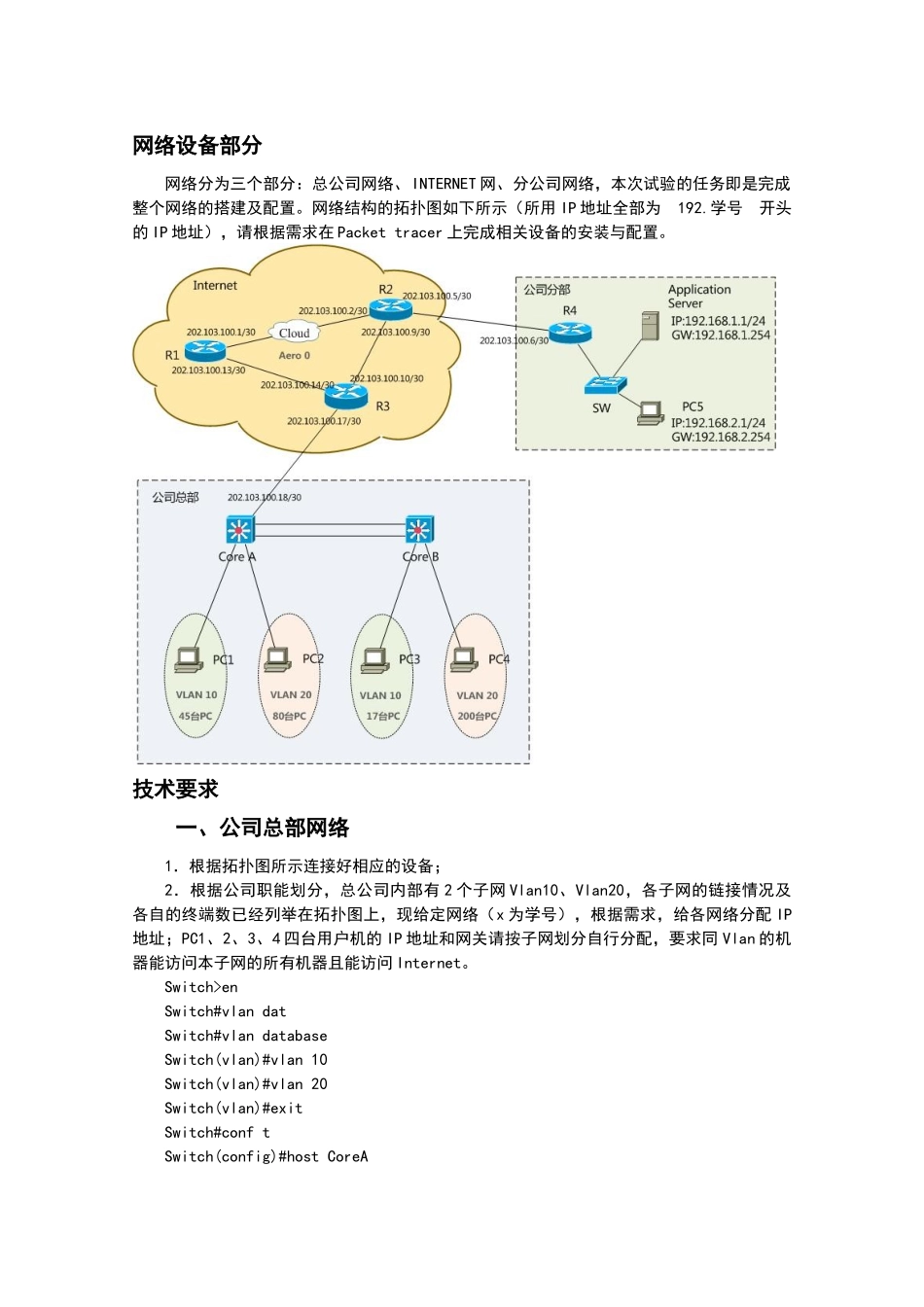

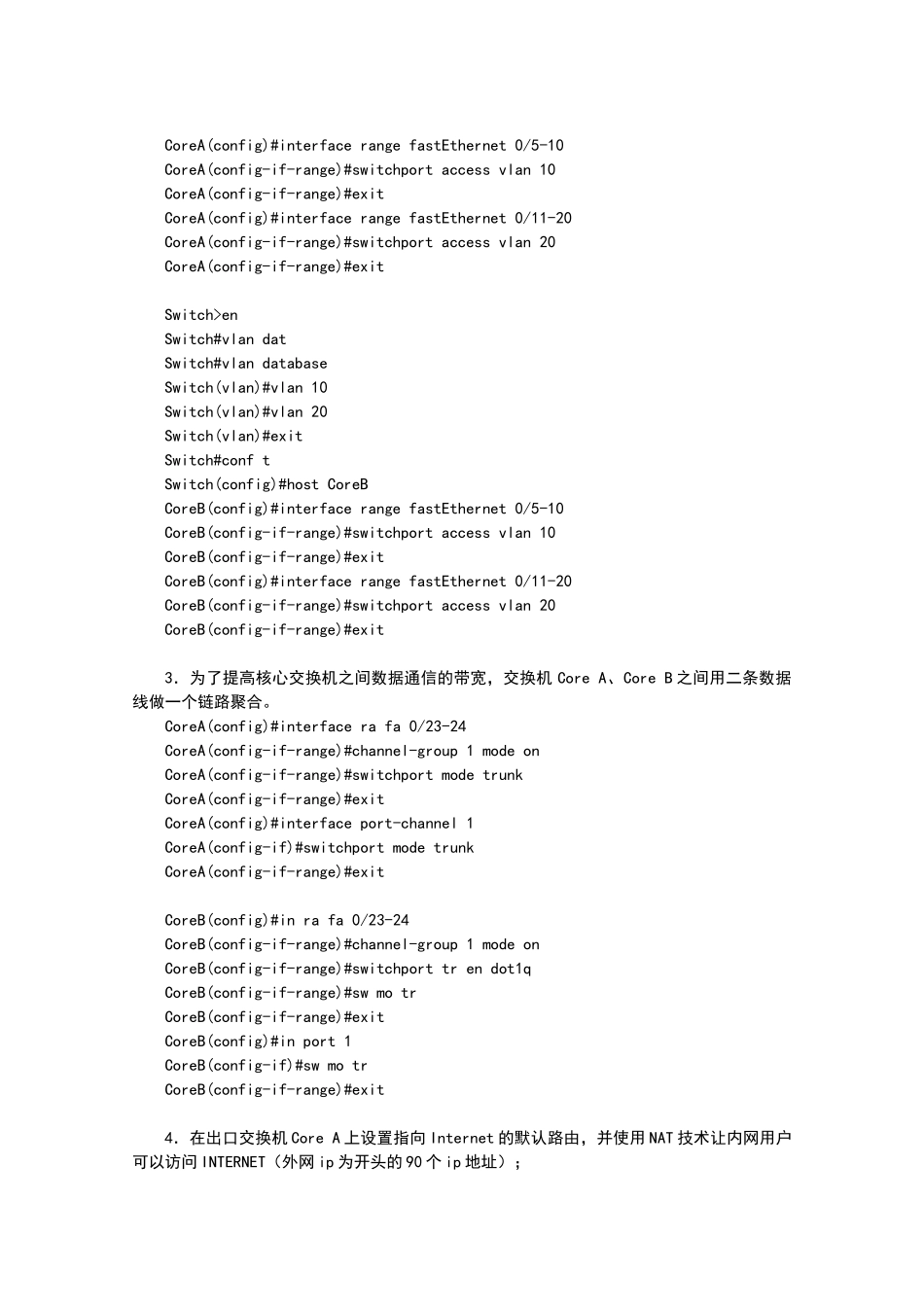

网络设备部分网络分为三个部分：总公司网络、INTERNET 网、分公司网络，本次试验的任务即是完成整个网络的搭建及配置。网络结构的拓扑图如下所示（所用 IP 地址全部为 192.学号 开头的 IP 地址），请根据需求在 Packet tracer 上完成相关设备的安装与配置。技术要求一、公司总部网络1．根据拓扑图所示连接好相应的设备；2．根据公司职能划分，总公司内部有 2 个子网 Vlan10、Vlan20，各子网的链接情况及各自的终端数已经列举在拓扑图上，现给定网络（x 为学号），根据需求，给各网络分配 IP地址；PC1、2、3、4 四台用户机的 IP 地址和网关请按子网划分自行分配，要求同 Vlan 的机器能访问本子网的所有机器且能访问 Internet。Switch>enSwitch#vlan datSwitch#vlan database Switch(vlan)#vlan 10Switch(vlan)#vlan 20Switch(vlan)#exitSwitch#conf tSwitch(config)#host CoreACoreA(config)#interface range fastEthernet 0/5-10CoreA(config-if-range)#switchport access vlan 10CoreA(config-if-range)#exitCoreA(config)#interface range fastEthernet 0/11-20CoreA(config-if-range)#switchport access vlan 20CoreA(config-if-range)#exitSwitch>enSwitch#vlan datSwitch#vlan database Switch(vlan)#vlan 10Switch(vlan)#vlan 20Switch(vlan)#exitSwitch#conf tSwitch(config)#host CoreBCoreB(config)#interface range fastEthernet 0/5-10CoreB(config-if-range)#switchport access vlan 10CoreB(config-if-range)#exitCoreB(config)#interface range fastEthernet 0/11-20CoreB(config-if-range)#switchport access vlan 20CoreB(config-if-range)#exit3．为了提高核心交换机之间数据通信的带宽，交换机 Core A、Core B 之间用二条数据线做一个链路聚合。CoreA(config)#interface ra fa 0/23-24CoreA(config-if-range)#channel-group 1 mode on CoreA(config-if-range)#switchport mode trunkCoreA(config-if-range)#exitCoreA(config)#interface port-channel 1CoreA(config-if)#switchport mode trunkCoreA(config-if-range)#exitCoreB(config)#in ra fa 0/23-24CoreB(config-if-range)#channel-group 1 mode on CoreB(config-if-range)#switchport tr en dot1qCoreB(config-if-range)#sw mo trCoreB(config-if-range)#exitCoreB(config)#in...
