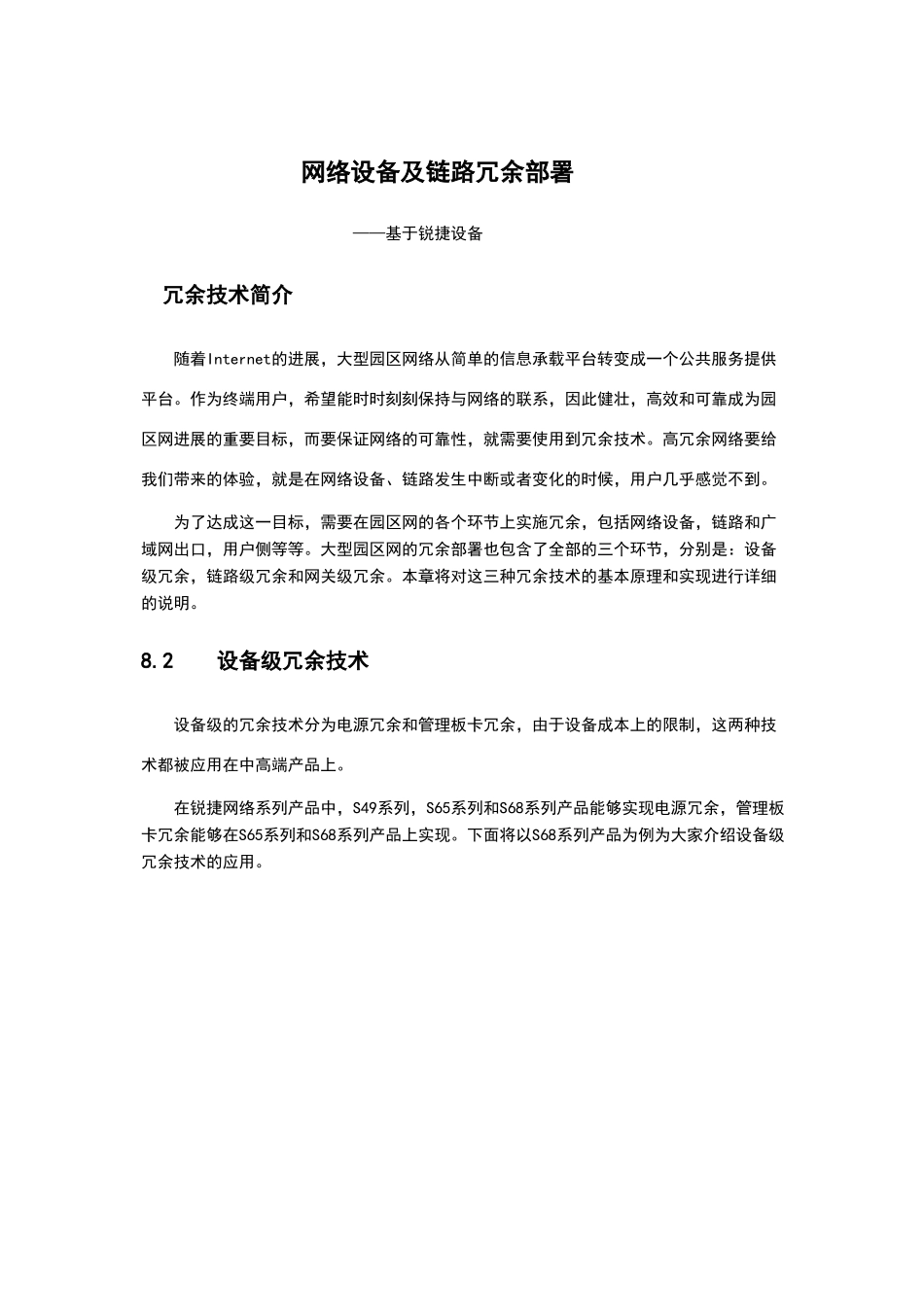

网络设备及链路冗余部署——基于锐捷设备 冗余技术简介随着Internet的进展,大型园区网络从简单的信息承载平台转变成一个公共服务提供平台。作为终端用户,希望能时时刻刻保持与网络的联系,因此健壮,高效和可靠成为园区网进展的重要目标,而要保证网络的可靠性,就需要使用到冗余技术。高冗余网络要给我们带来的体验,就是在网络设备、链路发生中断或者变化的时候,用户几乎感觉不到。 为了达成这一目标,需要在园区网的各个环节上实施冗余,包括网络设备,链路和广域网出口,用户侧等等。大型园区网的冗余部署也包含了全部的三个环节,分别是:设备级冗余,链路级冗余和网关级冗余。本章将对这三种冗余技术的基本原理和实现进行详细的说明。8.2 设备级冗余技术设备级的冗余技术分为电源冗余和管理板卡冗余,由于设备成本上的限制,这两种技术都被应用在中高端产品上。在锐捷网络系列产品中,S49系列,S65系列和S68系列产品能够实现电源冗余,管理板卡冗余能够在S65系列和S68系列产品上实现。下面将以S68系列产品为例为大家介绍设备级冗余技术的应用。8.2.1 S6806E 交换机的电源冗余技术 图 8-1 S6806E 的电源冗余如图 8-1 所示,锐捷 S6806E 内置了两个电源插槽,通过插入不同模块,可以实现两路AC 电源或者两路 DC 电源的接入,实现设备电源的 1+1 备份。工程中最常见配置情况是同时插入两块 P6800-AC 模块来实现 220v 沟通电源的 1+1 备份。电源模块的冗余备份实施后,在主电源供电中断时,备用电源将继续为设备供电,不会造成业务的中断。 注意: 在实施电源的 1+1 冗余时,请使用两块相同型号的电源模块来实现。假如一块是沟通电源模块 P6800-AC,另一块是直流电源模块 P6800-DC 的话,将有可能造成交换机损坏。8.2.2 S6806E 交换机的管理板卡冗余技术 图 8-2 S6806E 的管理卡冗余 如图 8-2 所示,锐捷 S6806E 提供了两个管理卡插槽,M6806-CM 为 RG-S6806E 的主管理模块。承担着系统交换、系统状态的控制、路由的管理、用户接入的控制和管理、网络维护等功能。管理模块插在机箱母板插框中间的第 M1,M2 槽位中,支持主备冗余,实现热备份,同时支持热插拔。简单来说管理卡冗余也就是在交换机运行过程中,假如主管理板出现异常不能正常工作,交换机将自动切换到从管理板工作,同时不丢失用户的相应配置,从而保证网络能够正常运行,实现冗余功能。在实际工程中使用双管理卡的设备都是自动...
