WinCC 客户端与冗余服务器配置步骤主服务器 CP1623 网卡配置1

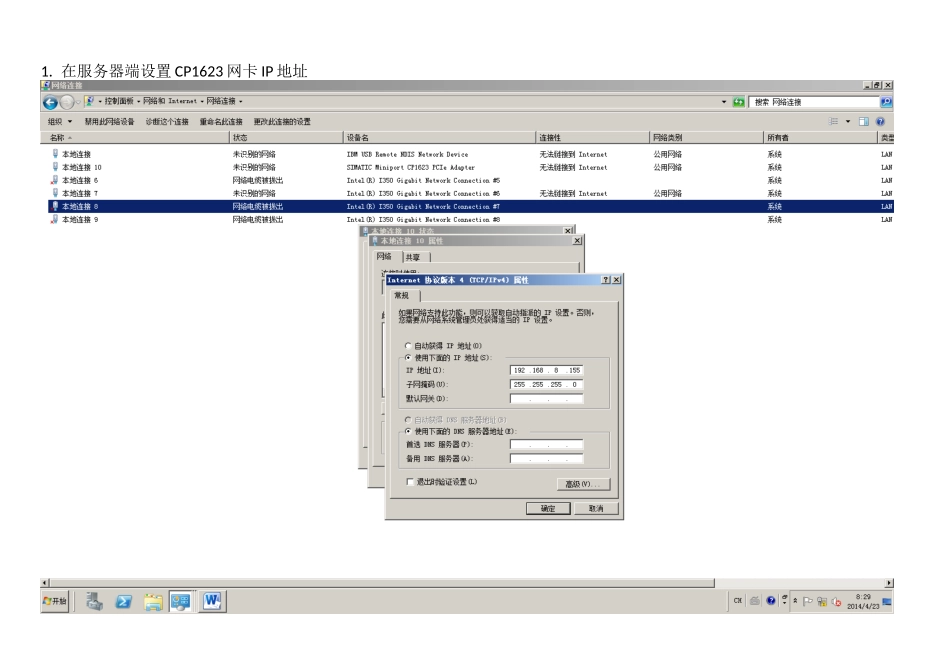

在服务器端设置 CP1623 网卡 IP 地址2
在 Configuration Console （组态控制台） 中设置 CP1623 网卡模块模式为组态模式，修改索引编号后点击应用
此时打开 Station Configurator(站组态编辑器）,显示如下3
在 Configuration Console （组态控制台） 中设置 S7ONLINE 访问点 为 PC internal local4
在 Station Configurator （站组态编辑器） 中添加类型为 WinCC 应用程序 的组件,并修改索引编号
此时 Station Configurator（站组态编辑器）显示如下5
在 Station Configurator （站组态编辑器） 中修改站名,与计算机名相同
在 Step7 中设置 PG/PC 接口 为 PC internal local7
在 Step7 中打开主服器硬件组态，设置 CP1623 网卡的 IP 地址与 MAC 地址
编译并下载下载完成后，打开 Station Configurator（站组态编辑器）显示如下8
在 Step7 中打开网络组态，编译后选中服务器,下载
下载完成后，打开 Station Configurator（站组态编辑器)显示如下9
在服务器端重新设置 CP1623 网卡 IP 地址,IP 地址与 Step7 硬件组态中不能重复
IP 地址修改完成后，打开 Configuration Console （组态控制台 ) 中地址，如下图所示备用服务器 CP1623 网卡配置备用服务器配置步骤除第 4 步与主服务器不同，其余均相同
在 Station Configurator （站组态编辑器） 中添加类型为 WinCC
