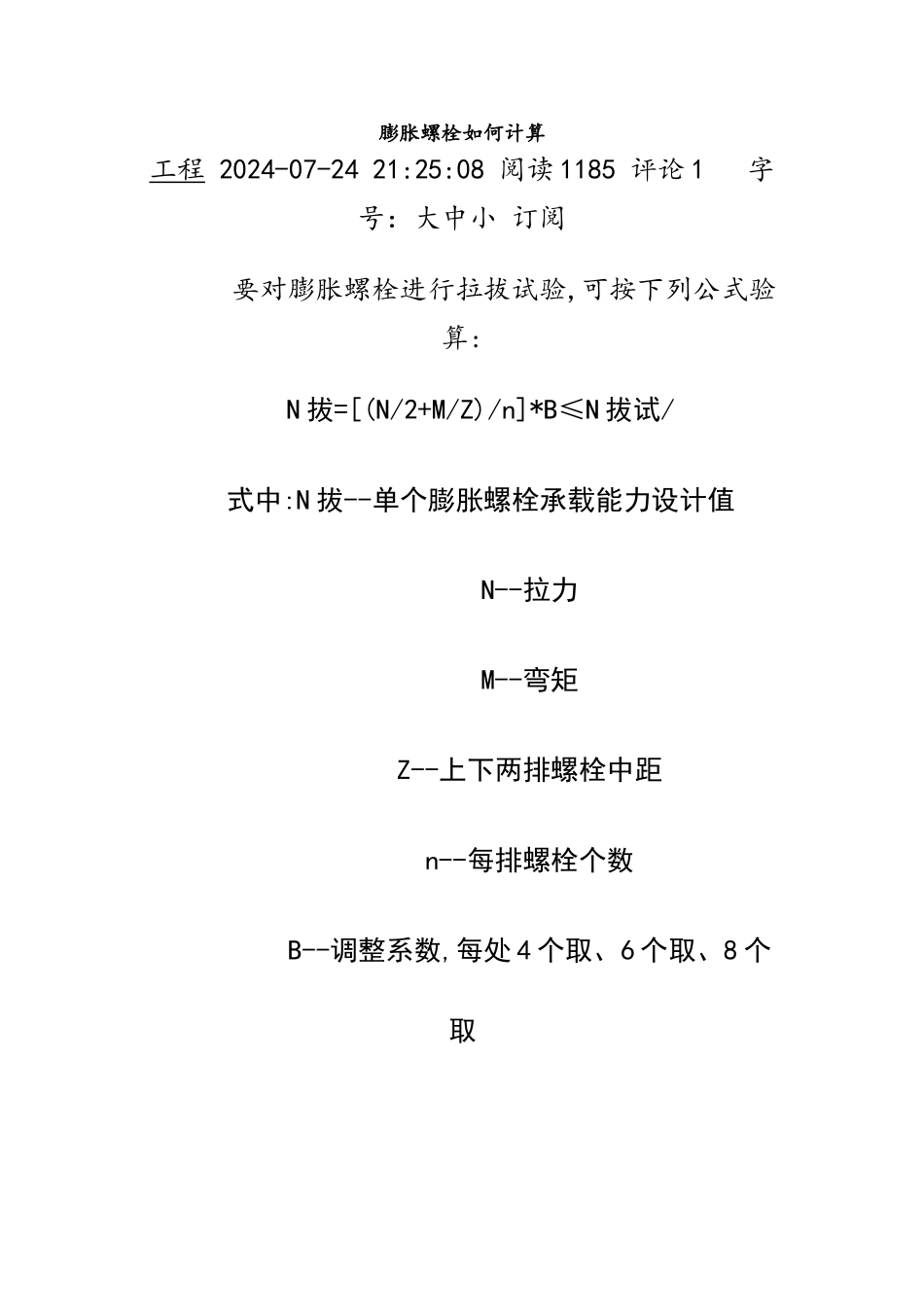

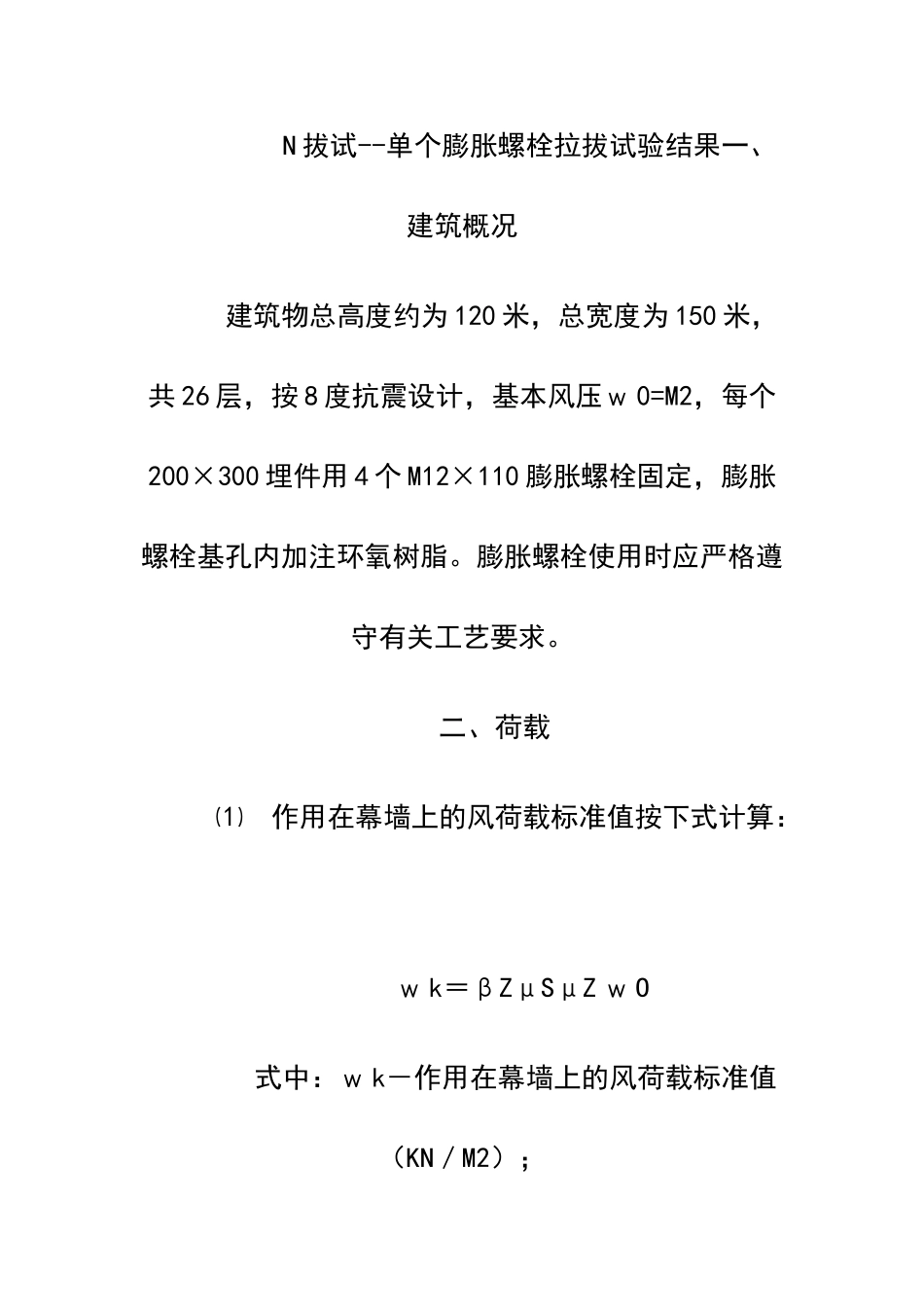

膨胀螺栓如何计算工程 2024-07-24 21:25:08 阅读 1185 评论 1 字号:大中小 订阅 要对膨胀螺栓进行拉拔试验,可按下列公式验算: N 拔=[(N/2+M/Z)/n]*B≤N 拔试/ 式中:N 拔--单个膨胀螺栓承载能力设计值 N--拉力 M--弯矩 Z--上下两排螺栓中距 n--每排螺栓个数 B--调整系数,每处 4 个取、6 个取、8 个取 N 拔试--单个膨胀螺栓拉拔试验结果一、建筑概况 建筑物总高度约为 120 米,总宽度为 150 米,共 26 层,按 8 度抗震设计,基本风压w 0=M2,每个200×300 埋件用 4 个 M12×110 膨胀螺栓固定,膨胀螺栓基孔内加注环氧树脂。膨胀螺栓使用时应严格遵守有关工艺要求。 二、荷载 ⑴ 作用在幕墙上的风荷载标准值按下式计算: w k=βZμSμZ w O 式中:w k-作用在幕墙上的风荷载标准值(KN/M2); βZ-考虑瞬时风压的阵风系数,取; μS-风荷载体型系数,取; μZ-风压高度变化系数; w O-基本风压,取/M2。 故 w k=βZμSμZ w O ⑵ 地震作用按下式计算 QE=βEαmaxG 式中:QE 作用于幕墙平面外水平地震作用(KN); G 幕墙构件的重量(KN); αmax 水平地震影响系数最大值,8 度抗震设计取; βE 动力放大系数,取。 ⑶ 荷载分项系数和组合系数的确定 根据《建筑结构荷载法律规范》(GBJ9-87)及《玻璃幕墙工程技术法律规范》 之精神,结合本工程的地区地理环境,建筑特点以及幕墙的受力情况,各分项系数和组合系数选择如下: 分项系数 组合系数 重力荷载,γg 取 风荷载 ,γw 取 风荷载, ψw 取 地震作用,γE 取 地震作用,ψE 取 温度作用,γT 取 温度作用,ψT 取 荷载和作用效应按下式进行组合: S=γgSg+ψwγwSw+ψEγESE+ψTγTST 式中:S 荷载和作用效应组合后的设计值; Sg 重力荷载作为永久荷载产生的效应; Sw,SE,ST 分别为风荷载,地震作用和温度作用作为可变荷载和作用产生的效应; γg,γ_w,γE,γT 各效应的分项系数; ψw,ψE,ψT 分别为风荷载,地震作用和温度作用效应的组合系数。在这里,由于温度变化对膨胀螺栓的作用很微小,计算时不与考虑。 三.膨胀螺栓受力计算 在东裙楼主入口处 1)荷载计算 a. 风荷载标准值的计算 W k=βZμSμZ W O 式中:μZ 取 则 W k=×××× = KN/m2 b. y 轴方向(垂直于幕墙表面)的地震作用为 qey=βEαmaxG/A 式中:qey ...
